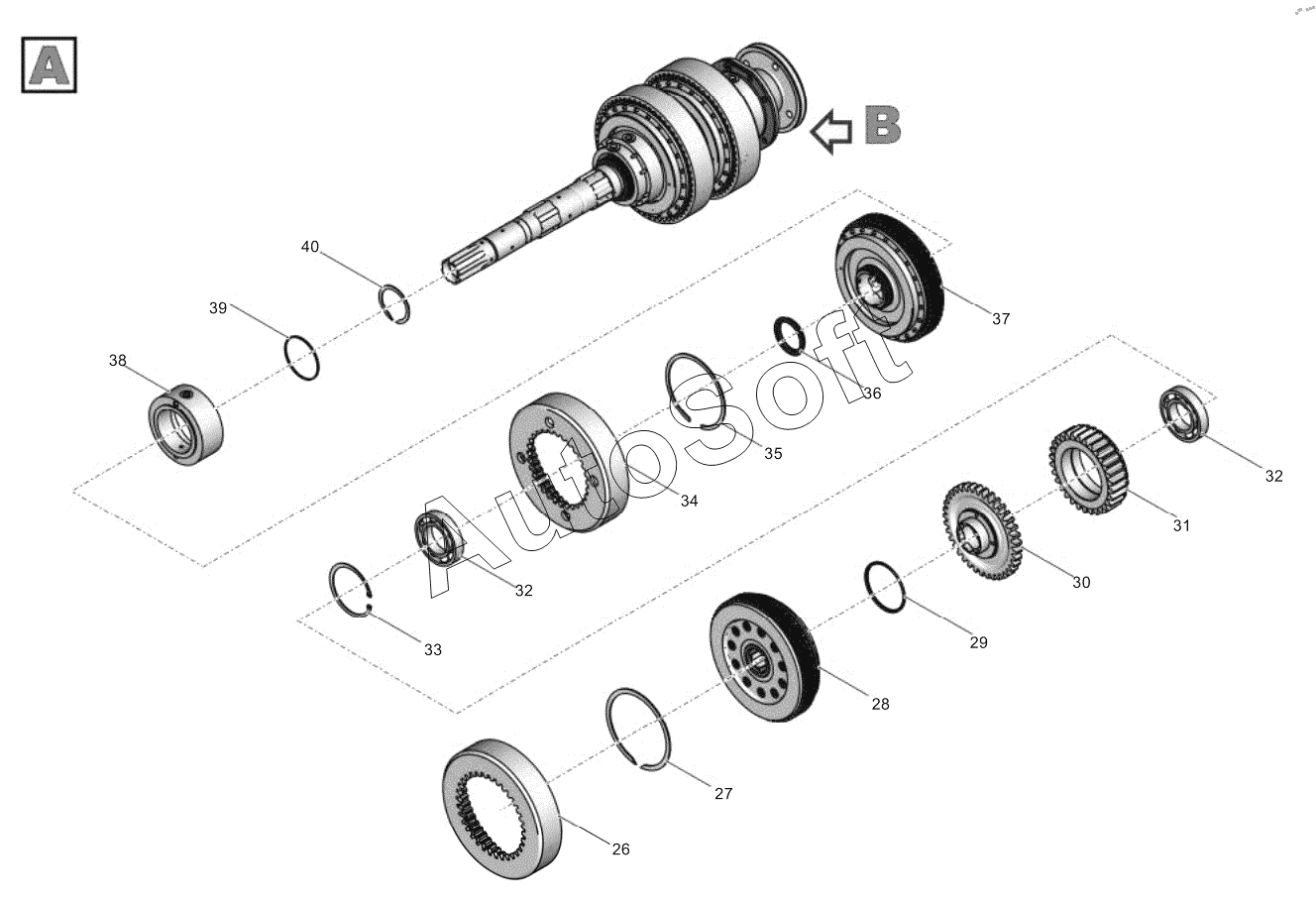

Каталог запасных частей к технике: ПТЗ К-7МСт (2022). 750-17.01.010 Вал ведущий
33
34
35
36
37
38
39
40
32
32
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Винт | |
| 2 | 7***1 | Гайка | |
| 3 | 7***9 | Фланец | |
| 4 | 7***9 | Кольцо уплотнительное | |
| 5 | 7***8 | Шайба | |
| 6 | 7***3 | Пружина | |
| 7 | Б***9 | Болт | |
| 8 | 7***0 | Обойма левая | |
| 9 | 7***1 | Прокладка | |
| 10 | Г***n | Гайка шестигранная нормальная | |
| 11 | 7***0 | Манжета 75x100x10 | |
| 12 | 7***1 | Кольцо уплотнительное | |
| 13 | 7***7 | Втулка | |
| 14 | 2***М | Подшипник | |
| 15 | 7***0 | Опора | |
| 16 | 7***5 | Втулка распорная | |
| 17 | 7***0 | Шестерня | |
| 18 | 7***7 | Кольцо уплотнительное | |
| 19 | 7***2 | Втулка | |
| 20 | 3***2 | Подшипник 36212 | |
| 21 | С***0 | Кольцо | |
| 22 | 7***9 | Кольцо промежуточное | |
| 23 | 7***8 | Кольцо распорное | |
| 24 | 7***1 | Маслопровод | |
| 25 | 7***7 | Кольцо уплотнительное | |
| 26 | 7***8 | Барабан | |
| 27 | С***0 | Кольцо С180 | |
| 28 | 7***0 | Фрикцион | |
| 29 | 7***2 | Манжета | |
| 30 | 7***3 | Шестерня | |
| 31 | 7***9 | Шестерня | |
| 32 | 2***А | Подшипник | |
| 33 | С***5 | Кольцо С125 | |
| 34 | 7***9 | Барабан | |
| 35 | 7***1 | Кольцо | |
| 36 | 7***3 | Втулка | |
| 37 | 7***0 | Фрикцион | |
| 38 | 7***0 | Опора средняя | |
| 39 | 7***1 | Кольцо уплотнительное | |
| 40 | С***0 | Кольцо | |
| 41 | 7***5 | Шестерня | |
| 42 | С***5 | Кольцо С125 | |
| 43 | 7***6 | Кольцо промежуточное | |
| 44 | 7***8 | Обойма | |
| 45 | 7***4 | Прокладка | |
| 46 | 7***8 | Прокладка | |
| 47 | 7***0 | Фланец | |
| 48 | 7***0 | Манжета 75х100х10 | |
| 49 | 7***9 | Фланец | |
| 50 | 7***8 | Кольцо | |
| 51 | 7***9 | Барабан | |
| 52 | 7***6 | Кольцо | |
| 53 | 7***1 | Шестерня | |
| 54 | 7***0 | Фрикцион | |
| 55 | С***0 | Кольцо С 130 | |
| 56 | 7***5 | Барабан | |
| 57 | 7***2 | Маслопровод | |
| 58 | 7***1 | Вал ведущий | |
| 59 | Б***9 | Болт | |
| 60 | 7***0 | Крышка | |
| 61 | 7***3 | Втулка | |
| 62 | 5***6 | Подшипник 53516 |
