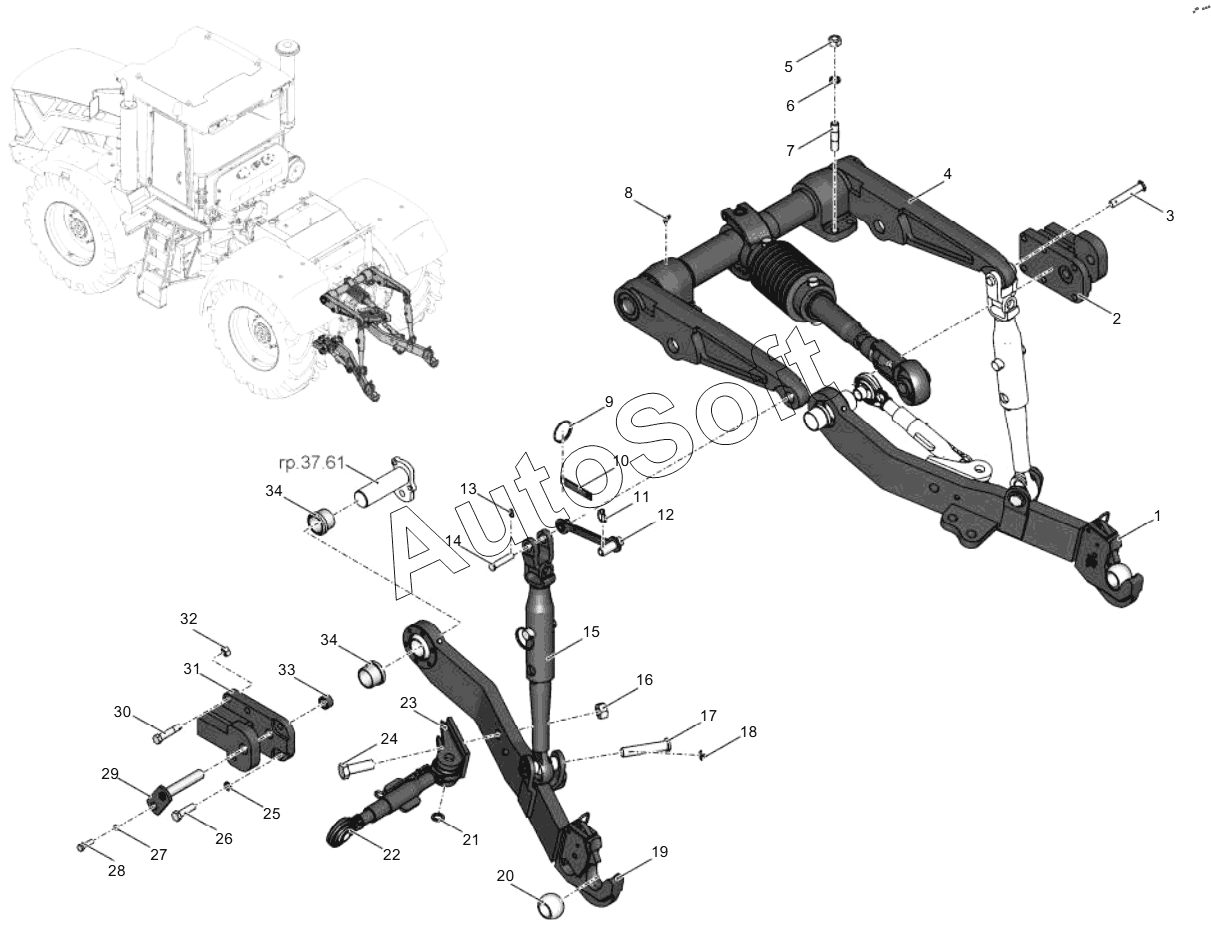

Каталог запасных частей к технике: ПТЗ К-7МСт1.А (2023). 735-46.28.000 Механизм навески
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Тяга нижняя правая | |
| 2 | 7***1 | Кронштейн | |
| 3 | 7***1 | Ось | |
| 4 | 7***0 | Вал рычагов | |
| 5 | Г***К | Гайка шестигранная самостопорящаяся | |
| 6 | Ш***9 | Шайба А.24.01.08кп.019 | |
| 7 | 7***2 | Шпилька | |
| 8 | М***6 | Маслёнка 1.3.Ц6 | |
| 9 | 7***1 | Кольцо | |
| 10 | 7***1 | Планка | |
| 11 | 1***3 | Шплинт с кольцом | |
| 12 | 7***2 | Поддержка | |
| 13 | 4***3 | Шплинт с кольцом | |
| 14 | 7***1 | Ось | |
| 15 | 7***0 | Раскос вертикальный | |
| 16 | Г***К | Гайка шестигранная нормальная самостопорящаяся | |
| 17 | 7***1 | Ось | |
| 18 | Ш***9 | Шплинт 6,3x45.019 | |
| 19 | 7***1 | Тяга нижняя левая | |
| 20 | Ш***C | Шар | |
| 21 | 3***1 | Кольцо стопорное наружное | |
| 22 | а***3 | Стабилизатор | |
| 23 | 7***0 | Проушина | |
| 24 | Г***К | Винт с шестигранной головкой | |
| 25 | Ш***9 | Шайба 20Т 65Г 019 | |
| 26 | Г***К | Винт с шестигранной головкой | |
| 27 | Ш***9 | Шайба А. 12.01.019 | |
| 28 | Г***К | Винт | |
| 29 | 7***2 | Палец | |
| 30 | Г***К | Болт | |
| 31 | 7***0 | Кронштейн | |
| 32 | Г***К | Гайка шестигранная нормальная самостопорящаяся | |
| 33 | 7***3 | Проставка | |
| 34 | 7***1 | Втулка |
