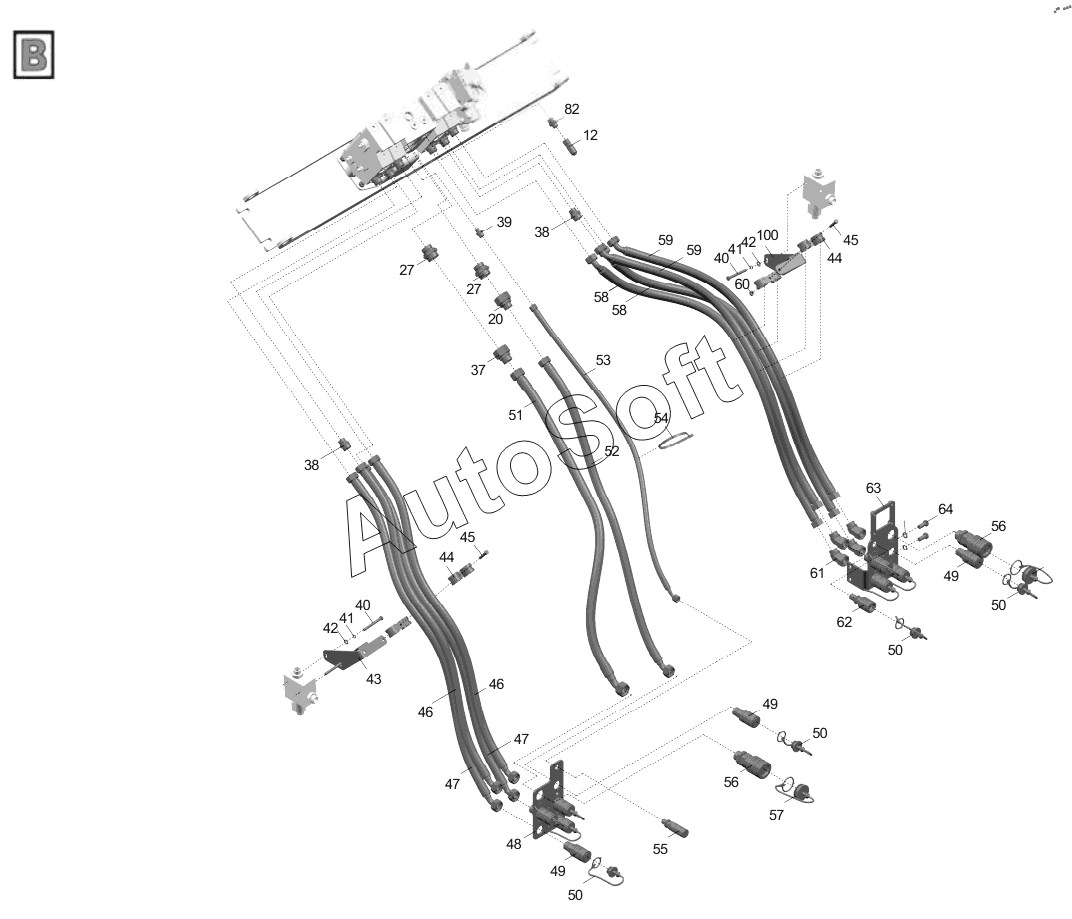

Каталог запасных частей к технике: ПТЗ К-7МСт1.А (2023). 742Б-46.02.000-1 Гидросистема рамы грузовой (с 01.09.2023)
12
20
27
27
37
38
38
39
40
40
41
41
42
42
43
44
44
45
45
46
46
47
47
48
49
49
49
50
50
50
50
51
52
53
54
55
56
56
57
58
58
59
59
60
61
62
63
64
82
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***З | Рукав армированный | |
| 2 | 2***З | Рукав армированный | |
| 3 | 1***З | Рукав армированный | |
| 4 | 1***З | Рукав армированный | |
| 5 | 1***З | Рукав армированный | |
| 6 | X***d | Прямое переборочное резьбовое соединение | |
| 7 | X***d | Прямой переборочный соединитель | |
| 8 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 9 | X***d | Прямой переборочный соединитель | |
| 10 | X***d | Прямой переборочный соединитель | |
| 11 | X***d | Прямой переборочный соединитель | |
| 12 | V***v | Точка контроля | |
| 13 | Б***9 | Болт M10-6gx20.88.019 | |
| 14 | Ш***9 | Шайба 10 65Г 019 | |
| 15 | Ш***9 | Шайба А.10.01.08КП.019 | |
| 16 | 7***2 | Кронштейн | |
| 17 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 18 | 1***З | Рукав армированный | |
| 19 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 20 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 21 | 2***З | Рукав армированный | |
| 22 | 4***З | Рукав армированный | |
| 23 | X***3 | Переходник | |
| 24 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 25 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 26 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 27 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 28 | Б***9 | Болт M10-6gx35.88.019 | |
| 29 | Б***9 | Болт M12-6gx45.88.019 | |
| 30 | Ш***9 | Шайба 12 65Г 019 | |
| 31 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 32 | Б***9 | Болт M10-6gx25.88.019 | |
| 33 | Г***К | Гайка шестигранная нормальная | |
| 34 | 5***0 | Кронштейн | |
| 35 | 7***2 | Кронштейн | |
| 36 | Р***0 | Распределитель | |
| 37 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 38 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 39 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 40 | Б***9 | Болт M8-6gx70.88.019 | |
| 41 | Ш***9 | Шайба 8 65Г 019 | |
| 42 | Ш***9 | Шайба С.8.01.019 | |
| 43 | 7***1 | Кронштейн | |
| 44 | D***M | Хомут | |
| 45 | Б***9 | Болт M8-6gx40.88.019 | |
| 46 | 2***З | Рукав армированный | |
| 47 | 2***З | Рукав армированный | |
| 48 | 7***6 | Кронштейн | |
| 49 | C***А | Муфта | |
| 50 | Т***R | Пылезащитная заглушка | |
| 51 | 2***З | Рукав армированный | |
| 52 | 1***З | Рукав армированный | |
| 53 | 2***З | Рукав армированный | |
| 54 | С***0 | Стяжка кабельная КСС 8x350 | |
| 55 | F***8 | Муфта | |
| 56 | C***А | Муфта | |
| 57 | Т***R | Пылезащитная заглушка | |
| 58 | 2***З | Рукав армированный | |
| 59 | 2***З | Рукав армированный | |
| 60 | Г***К | Гайка шестигранная нормальная | |
| 61 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 62 | C***А | Муфта | |
| 63 | 7***0 | Кронштейн | |
| 64 | Б***9 | Болт M12-6gx25.88.019 | |
| 65 | X***d | Переходник | |
| 66 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 67 | 2***З | Рукав армированный | |
| 68 | 2***З | Рукав армированный | |
| 69 | X***3 | Прямое резьбовое штуцерное соединение | |
| 70 | а***4 | Блок клапанный контроля направоения | |
| 71 | 2***З | Рукав армированный | |
| 72 | 7***1 | Кронштейн | |
| 73 | 2***2 | Палец гидроцилиндра | |
| 74 | М***6 | Масленка 1.3.Ц6 | |
| 75 | 7***0 | Труба | |
| 76 | Ц***3 | Гидроцилиндр | |
| 77 | 7***1 | Ось | |
| 78 | Ш***9 | Шайба 36 65Г 019 | |
| 79 | Г***К | Гайка шестигранная нормальная | |
| 80 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 81 | 2***З | Рукав армированный | |
| 82 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 83 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 84 | 1***З | Рукав армированный | |
| 85 | 7***1 | Труба | |
| 86 | Х***M | Хомут DIN 3016-1-D1-18x20-W1-3-EPDM | |
| 87 | Б***9 | Болт М8-6дх12.88.019 | |
| 88 | 2***З | Рукав армированный | |
| 89 | K***5 | Тройник | |
| 90 | 7***8 | Скоба | |
| 91 | 7***2 | Втулка | |
| 92 | 7***9 | Втулка | |
| 93 | 7***0 | Труба | |
| 94 | 7***1 | Кронштейн | |
| 95 | Б***9 | Болт M8-6gx20.88.019 | |
| 96 | 1***З | Рукав армированный | |
| 97 | 1***З | Рукав армированный | |
| 98 | D***M | Хомут | |
| 99 | D***M | Хомут | |
| 100 | 7***1 | Кронштейн |
