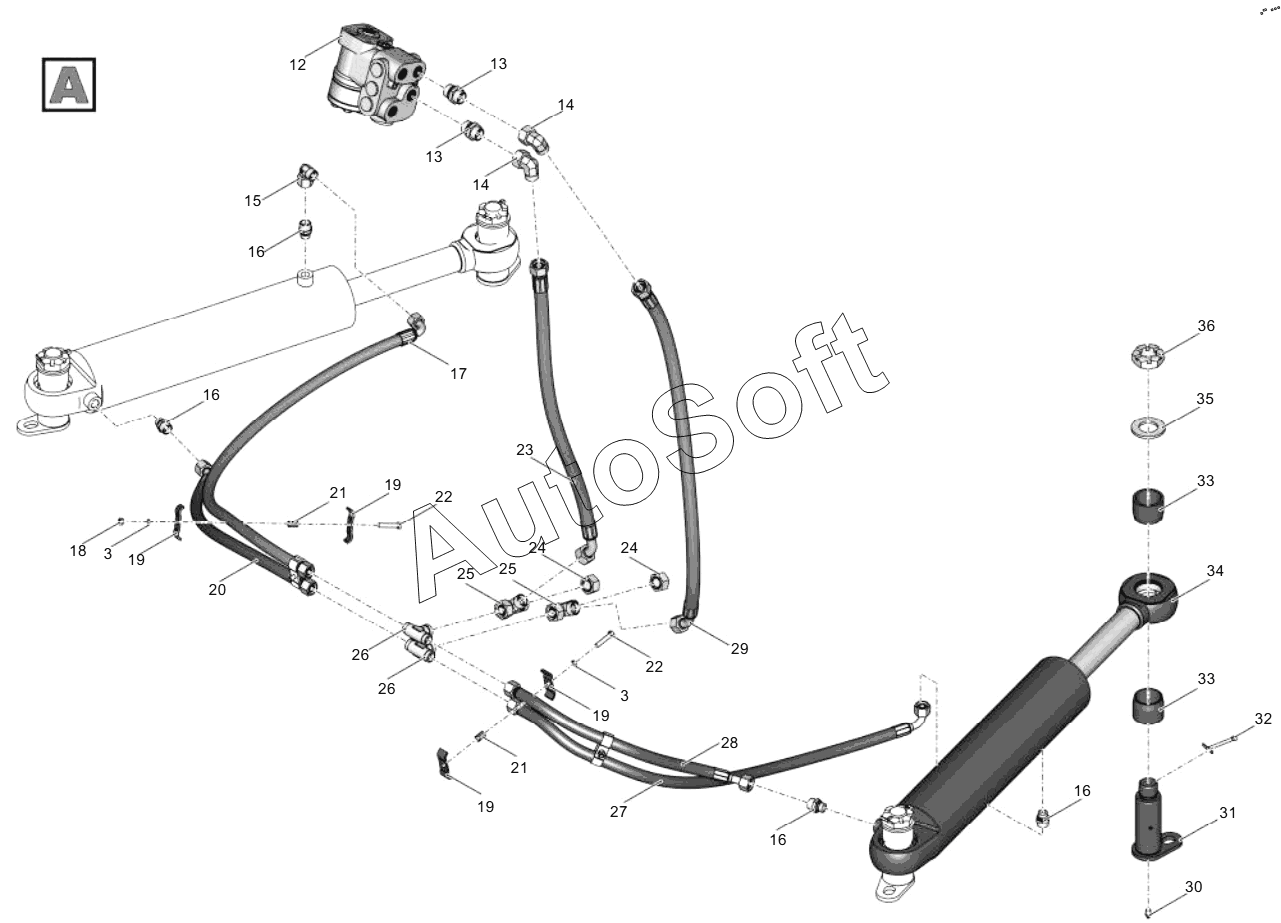

Каталог запасных частей к технике: ПТЗ К-7МСт1.А (2023). 739ВВ-34.00.000 Гидросистема управления поворотом
3
3
12
13
13
14
14
15
16
16
16
16
17
18
19
19
19
19
20
21
21
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Стяжка кабельная | |
| 2 | Б***9 | Болт М8-6дх16.88.019 | |
| 3 | Ш***9 | Шайба 8 65Г 019 | |
| 4 | R***6 | Хомут с резиновым профилем | |
| 5 | 7***1 | Труба | |
| 6 | Б***9 | Болт М8-6дх20.88.019 | |
| 7 | 7***0 | Опора | |
| 8 | 1***З | Рукав | |
| 9 | 1***З | Рукав | |
| 10 | 7***1 | Труба | |
| 11 | 7***0 | Стойка | |
| 12 | B***1 | Гидроруль | |
| 13 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 14 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 15 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 16 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 17 | 2***3 | Рукав | |
| 18 | Г***К | Гайка шестигранная нормальная | |
| 19 | 7***9 | Скоба | |
| 20 | 2***3 | Рукав | |
| 21 | 7***9 | Втулка | |
| 22 | Б***9 | Болт M8-6gx40.88.019 | |
| 23 | 2***3 | Рукав | |
| 24 | V***d | Заглушка запорного конуса с уплотнительным кольцом и гайкой | |
| 25 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 26 | K***5 | Тройник | |
| 27 | 2***З | Рукав армированный | |
| 28 | 2***З | Рукав армированный | |
| 29 | 2***З | Рукав армированный | |
| 30 | М***6 | Масленка 1.3.Ц6 | |
| 31 | 7***0 | Ось | |
| 32 | Ш***9 | Шплинт 6,3x71.019 | |
| 33 | 7***7 | Втулка | |
| 34 | Ц***3 | Гидроцилиндр | |
| 35 | Ш***9 | Шайба А.36.01.08кп.019 | |
| 36 | Г***9 | Гайка | |
| 37 | Б***9 | Болт M10-6gx25.88.019 | |
| 38 | Ш***9 | Шайба 10 65Г 019 | |
| 39 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 40 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 41 | 4***З | Рукав армированный | |
| 42 | 7***7 | Кронштейн | |
| 43 | X***d | Прямой переборочный соединитель | |
| 44 | 4***З | Рукав | |
| 45 | Ш***9 | Шайба А.10.01.08КП.019 | |
| 46 | 1***З | Рукав армированный | |
| 47 | G***d | Прямой соединитель | |
| 48 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 49 | 1***З | Рукав армированный | |
| 50 | 1***З | Рукав армированный | |
| 51 | X***d | Крестовина | |
| 52 | X***d | Т-образное резьбовое соединение | |
| 53 | 1***З | Рукав армированный | |
| 54 | R***6 | Хомут | |
| 55 | 1***З | Рукав армированный | |
| 56 | X***d | Прямое резьбовое соединение | |
| 57 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 58 | 1***З | Рукав армированный | |
| 59 | K***З | Клапан обратный | |
| 60 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 61 | 7***0 | Труба | |
| 62 | 7***7 | Втулка | |
| 63 | К***4 | Кольцо С54 | |
| 64 | 7***7 | Муфта | |
| 65 | 7***1 | Прокладка | |
| 66 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 67 | Ш***9 | Шайба 12 65Г 019 | |
| 68 | Г***К | Гайка шестигранная нормальная | |
| 69 | Ш***9 | Шпилька M12-6gx40.88.019 | |
| 70 | K***1 | Насос пластинчатый | |
| 71 | К***3 | Кольцо 052-056-25-1-3 | |
| 72 | К***" | Кольцо | |
| 73 | П***" | Полуфланец SAE FH 3003 1" | |
| 74 | Ш***K | Шайба 3/8"-UNC-A2K | |
| 75 | В***К | Винт 3/8"x1.1/2"-UNC-8-А2К | |
| 76 | S***F | Муфта измерительная | |
| 77 | V***d | Заглушка запорного конуса с уплотнительным кольцом и гайкой | |
| 78 | S***2 | Адаптер-фланец | |
| 79 | 7***1 | Фланец | |
| 80 | Ш***Z | Шайба 1/2"-Fst-Z | |
| 81 | В***К | Винт 1/2"x1.1/2"-UNC-8-А2К | |
| 82 | T***1 | Хомут червячный | |
| 83 | Р***6 | Рукав 50x61,5-1,6 | |
| 84 | 7***2 | Труба | |
| 85 | Р***6 | Рукав 50x61,5-1,6 | |
| 86 | Б***9 | Болт M12-6gx45.88.019 | |
| 87 | 7***7 | Шайба | |
| 88 | 7***8 | Кольцо | |
| 89 | 7***1 | Шайба | |
| 90 | 7***1 | Кронштейн | |
| 91 | 7***1 | Втулка | |
| 92 | R***6 | Хомут | |
| 93 | Б***9 | Болт M8-6gx25.88.019 | |
| 94 | R***6 | Хомут с резиновым профилем | |
| 95 | 7***5 | Подушка | |
| 96 | 7***8 | Прокладка | |
| 97 | T***1 | Хомут червячный | |
| 98 | Р***6 | Рукав 42x55-1,6 | |
| 99 | 7***3 | Гидробак | |
| 100 | 2***0 | Лента | |
| 101 | 2***1 | Опора | |
| 102 | 2***2 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
