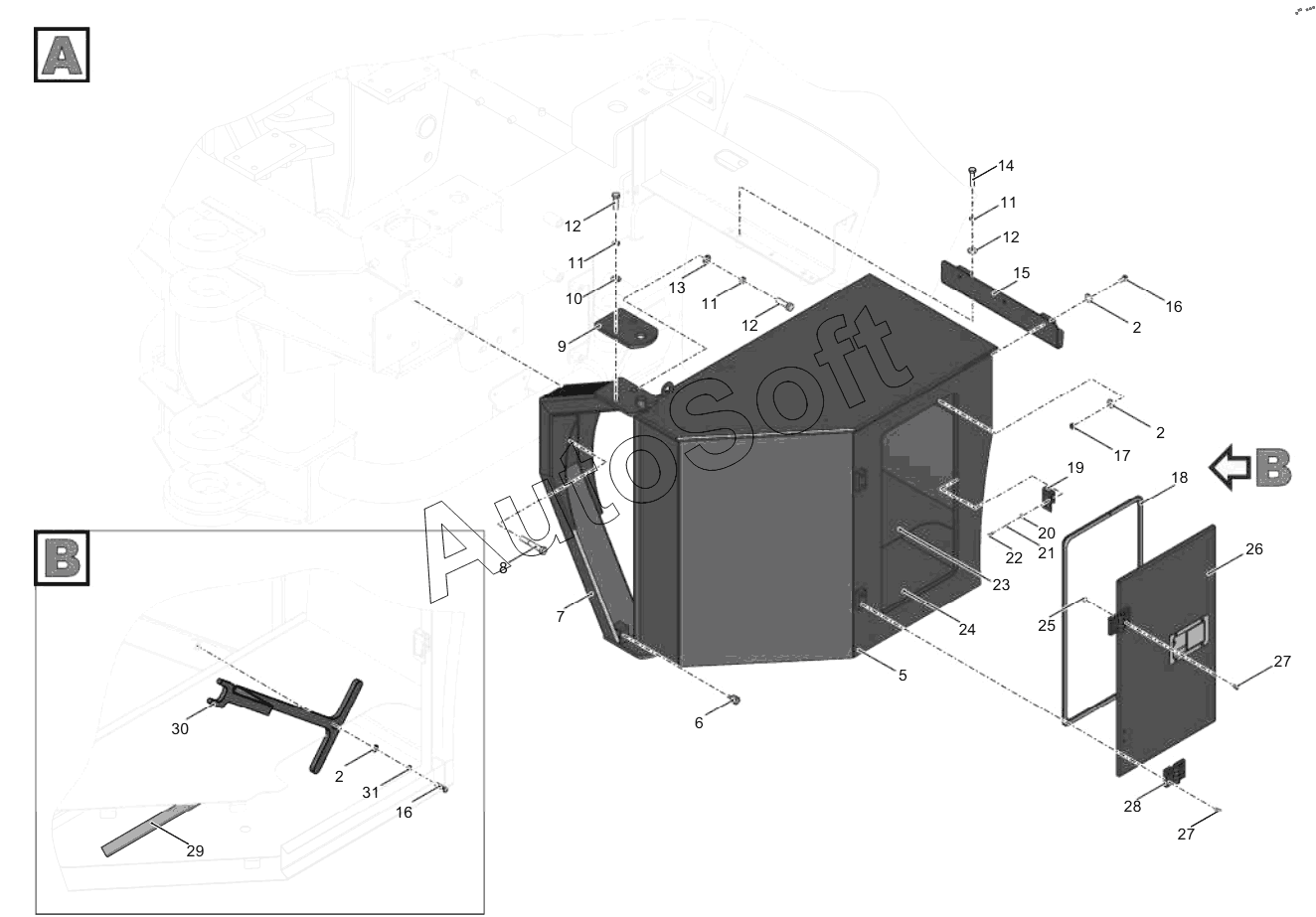

Каталог запасных частей к технике: ПТЗ К-7МСт1.А (2023). 735-39.02.000-2 Установка инструментальных ящиков
16
16
31
30
29
28
27
27
26
25
24
23
22
21
20
19
18
17
15
14
13
12
12
12
11
11
11
10
9
8
7
6
5
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт M8-6gx25.56.019 | |
| 2 | Ш***9 | Шайба 8.01.019 | |
| 3 | С***м | Сплэн-3002 (38±2) мм х (410±2) мм | |
| 4 | 7***0 | Ящик | |
| 5 | 7***1 | Корпус контейнера | |
| 6 | D***5 | Демпфер | |
| 7 | 7***2 | Кронштейн в сборе | |
| 8 | Г***К | Винт с шестигранной голокой | |
| 9 | 7***1 | Стопор | |
| 10 | Ш***9 | Шайба 12.01.019 | |
| 11 | Ш***5 | Шайба 12 65Г 05 | |
| 12 | Г***К | Винт | |
| 13 | Ш***9 | Шайба С.12.01.08кп.019 | |
| 14 | Г***К | Винт | |
| 15 | 7***1 | Кронштейн сварной | |
| 16 | Г***К | Винт с шестигранной голокой | |
| 17 | Г***К | Гайка шестигранная нормальная | |
| 18 | У***5 | Профиль | |
| 19 | 7***1 | Уголок | |
| 20 | Ш***9 | Шайба 4.01.019 | |
| 21 | Ш***9 | Шайба 4 65Г 019 | |
| 22 | Г***K | Винт с потайной головкой | |
| 23 | 7***1 | Полка сварная | |
| 24 | 7***1 | Вкладыш | |
| 25 | М***1 | Гайка | |
| 26 | 7***1 | Крышка в сборе | |
| 27 | Г***К | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 28 | C***6 | Петля | |
| 29 | Р***0 | Кант безопасности | |
| 30 | 7***1 | Ключ ПВР-1 | |
| 31 | Ш***9 | Шайба 8 65Г 019 |
