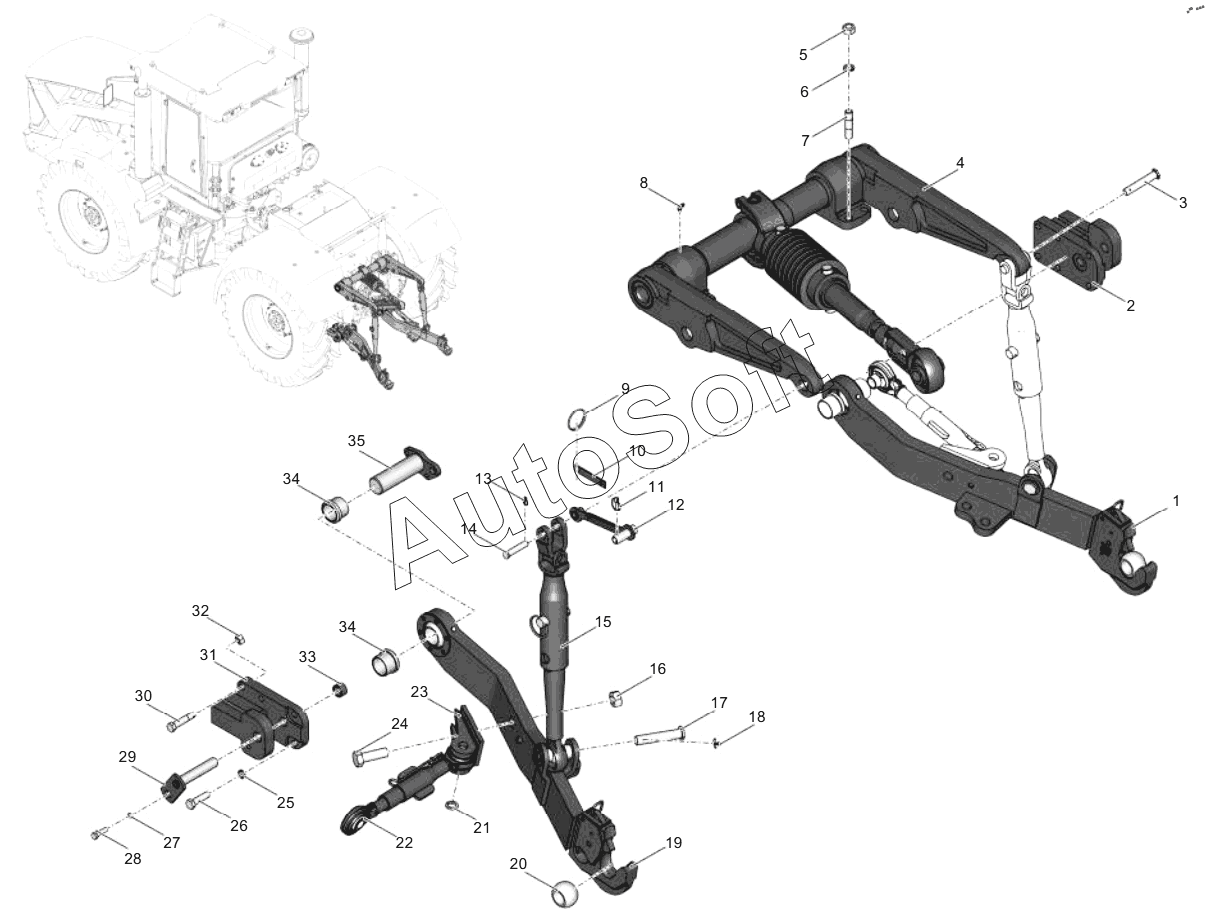

Каталог запасных частей к технике: ПТЗ К-7МСт1.А (2023). 35-46.28.000-01 Механизм навески (02.06.2023)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Тяга нижняя правая | |
| 2 | 7***1 | Кронштейн | |
| 3 | 7***1 | Ось | |
| 4 | 7***0 | Вал рычагов | |
| 5 | Г***К | Гайка шестигранная самостопорящаяся | |
| 6 | Ш***9 | Шайба А.24.01.08кп.019 | |
| 7 | 7***2 | Шпилька | |
| 8 | Г***4 | Маслёнка 1.3.Ц6 | |
| 9 | 7***1 | Кольцо | |
| 10 | 7***1 | Планка | |
| 11 | 1***3 | Шплинт с кольцом | |
| 12 | 7***2 | Поддержка | |
| 13 | 4***3 | Шплинт с кольцом | |
| 14 | 7***1 | Ось | |
| 15 | 7***0 | Раскос вертикальный | |
| 16 | Г***К | Гайка шестигранная нормальная самостопорящаяся | |
| 17 | 7***1 | Ось | |
| 18 | Ш***9 | Шплинт 6,3x45.019 | |
| 19 | 7***1 | Тяга нижняя левая | |
| 20 | C***C | Шар | |
| 21 | 3***1 | Кольцо стопорное наружное | |
| 22 | С***3 | Стабилизатор | |
| 23 | 7***0 | Проушина | |
| 24 | Г***К | Винт с шестигранной головкой | |
| 25 | Ш***9 | Шайба 20Т 65Г 019 | |
| 26 | Г***К | Винт с шестигранной головкой | |
| 27 | Ш***9 | Шайба | |
| 28 | Г***К | Винт | |
| 29 | 7***2 | Палец | |
| 30 | Г***К | Болт | |
| 31 | 7***0 | Кронштейн | |
| 32 | Г***я | Гайка | |
| 33 | 7***3 | Проставка | |
| 34 | 7***1 | Втулка | |
| 35 | 7***0 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
