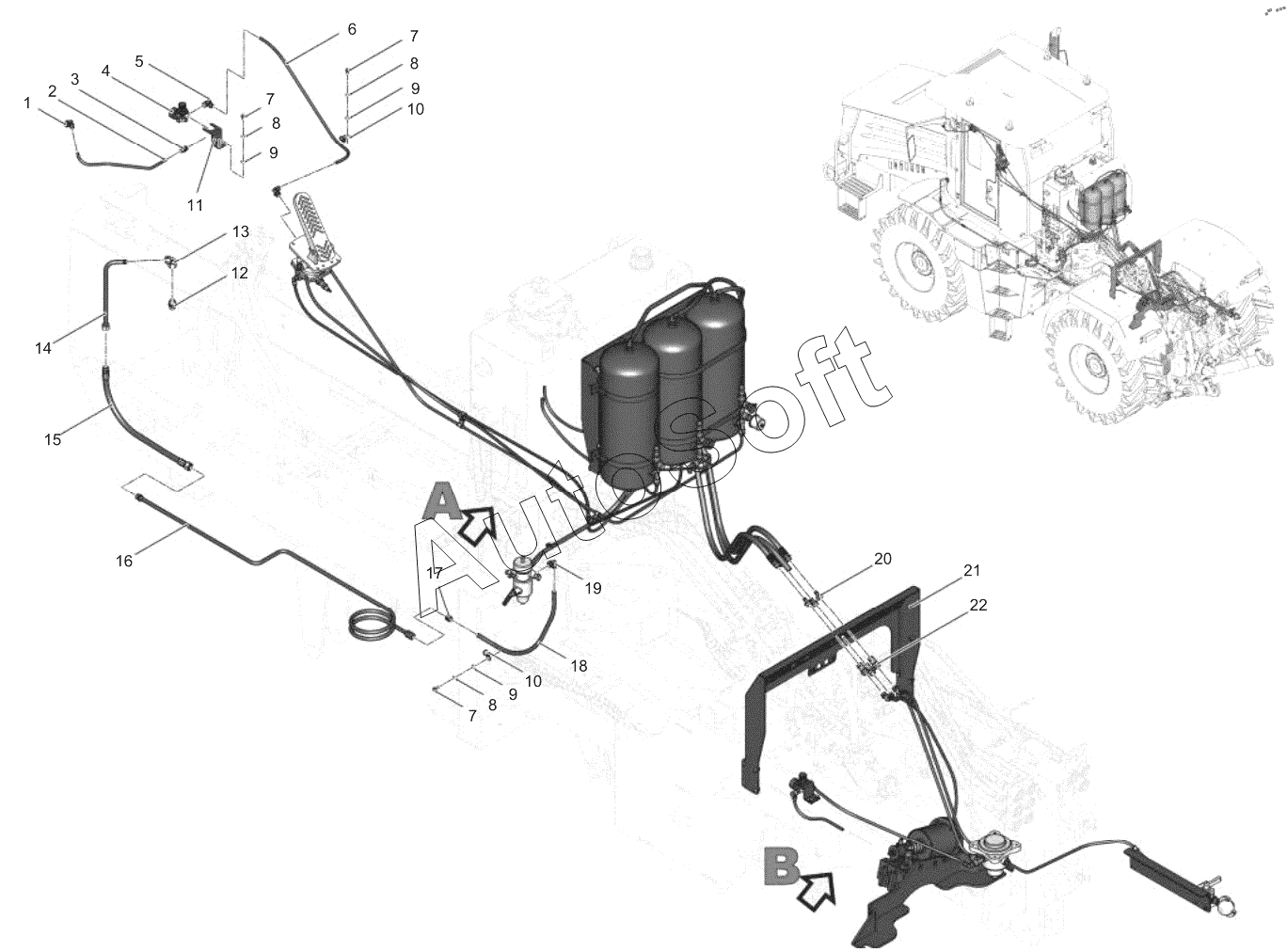

Каталог запасных частей к технике: ПТЗ К-424 (2019). 708.4-35 00 00-4 Тормоза до 01.01.19
11
21
20
19
18
17
16
15
14
13
12
22
10
10
9
9
9
8
8
8
7
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф***5 | Фитинг угловой | |
| 2 | Т***8 | Трубка | |
| 3 | Ф***8 | Фитинг прямой с накидной гайкой | |
| 4 | Р***6 | Регулятор давления | |
| 5 | Б***8 | Болт | |
| 6 | Т***8 | Трубка | |
| 7 | Б***9 | Болт | |
| 8 | Ш***5 | Шайба | |
| 9 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 10 | Х***1 | Хомут обрезиненный | |
| 11 | 7***2 | Кронштейн | |
| 12 | X***3 | Штуцер | |
| 13 | X***3 | Угольник | |
| 14 | 7***3 | Труба | |
| 15 | Р***м | Рукав | |
| 16 | 4***0 | Труба | |
| 17 | Ф***5 | Фитинг прямой | |
| 18 | Т***2 | Трубка | |
| 19 | Ф***5 | Фитинг угловой | |
| 20 | П***5 | Переходник | |
| 21 | 7***3 | Кронштейн | |
| 22 | П***5 | Переходник | |
| 23 | Т***2 | Трубка | |
| 24 | 7***1 | Кронштейн | |
| 25 | 3***1 | Регулятор давления | |
| 26 | Т***0 | Трубка гофрированная | |
| 27 | Ф***5 | Фитинг угловой | |
| 28 | Т***8 | Трубка | |
| 29 | Ф***5 | Фитинг прямой | |
| 30 | К***Э | Клапан электромагнитный пневматический | |
| 31 | Ф***5 | Фитинг угловой | |
| 32 | Г***9 | Гайка | |
| 33 | Т***5 | Тройник горизонтальный | |
| 34 | 7***1 | Переходник | |
| 35 | 6***9 | Датчик давления | |
| 36 | Б***9 | Болт | |
| 37 | 1***0 | Ресивер | |
| 38 | Т***8 | Трубка | |
| 39 | Т***5 | Тройник горизонтальный | |
| 40 | 7***1 | Лента | |
| 41 | К***S | Клапан контрольного вывода | |
| 42 | Б***9 | Болт | |
| 43 | 1***0 | Клапан защитный тройной | |
| 44 | Б***9 | Болт | |
| 45 | Ш***5 | Шайба | |
| 46 | Ш***9 | Шайба С.16.01.08кп.019 | |
| 47 | П***2 | Педаль газа | |
| 48 | К***S | Клапан контрольного вывода | |
| 49 | 2***1 | Прокладка 22М1 | |
| 50 | 2***1 | Штуцер | |
| 51 | 2***0 | Выключатель | |
| 52 | Т***8 | Трубка | |
| 53 | Т***8 | Трубка | |
| 54 | Т***5 | Тройник | |
| 55 | 7***2 | Лента | |
| 56 | К***S | Клапан контрольного вывода | |
| 57 | Т***5 | Тройник вертикальный | |
| 58 | 7***4 | Переходник | |
| 59 | 3***0 | Датчик давления | |
| 60 | 2***0 | Кольцо | |
| 61 | 1***0 | Клапан слива конденсата | |
| 62 | Т***8 | Трубка | |
| 63 | Т***8 | Трубка | |
| 64 | Т***8 | Трубка | |
| 65 | Т***8 | Трубка | |
| 66 | 7***3 | Лист | |
| 67 | Т***8 | Трубка | |
| 68 | Т***8 | Трубка | |
| 69 | Т***8 | Трубка | |
| 70 | Т***8 | Трубка | |
| 71 | Т***8 | Трубка | |
| 72 | 4***0 | Тормоз стояночный | |
| 73 | 4***1 | Кронштейн | |
| 74 | 4***0 | Кронштейн | |
| 75 | Б***9 | Болт | |
| 76 | Ш***5 | Шайба | |
| 77 | Ш***9 | Шайба | |
| 78 | Ф***8 | Фитинг угловой с накидной гайкой | |
| 79 | Т***5 | Тройник вертикальный | |
| 80 | Ф***5 | Фитинг прямой | |
| 81 | 1***0 | Клапан управления тормозами прицепа с одноповоротным приводом | |
| 82 | Т***8 | Трубка | |
| 83 | 7***3 | Кронштейн | |
| 84 | 1***0 | Клапан разобщительный | |
| 85 | 1***0 | Головка соединительная типа "А" |
