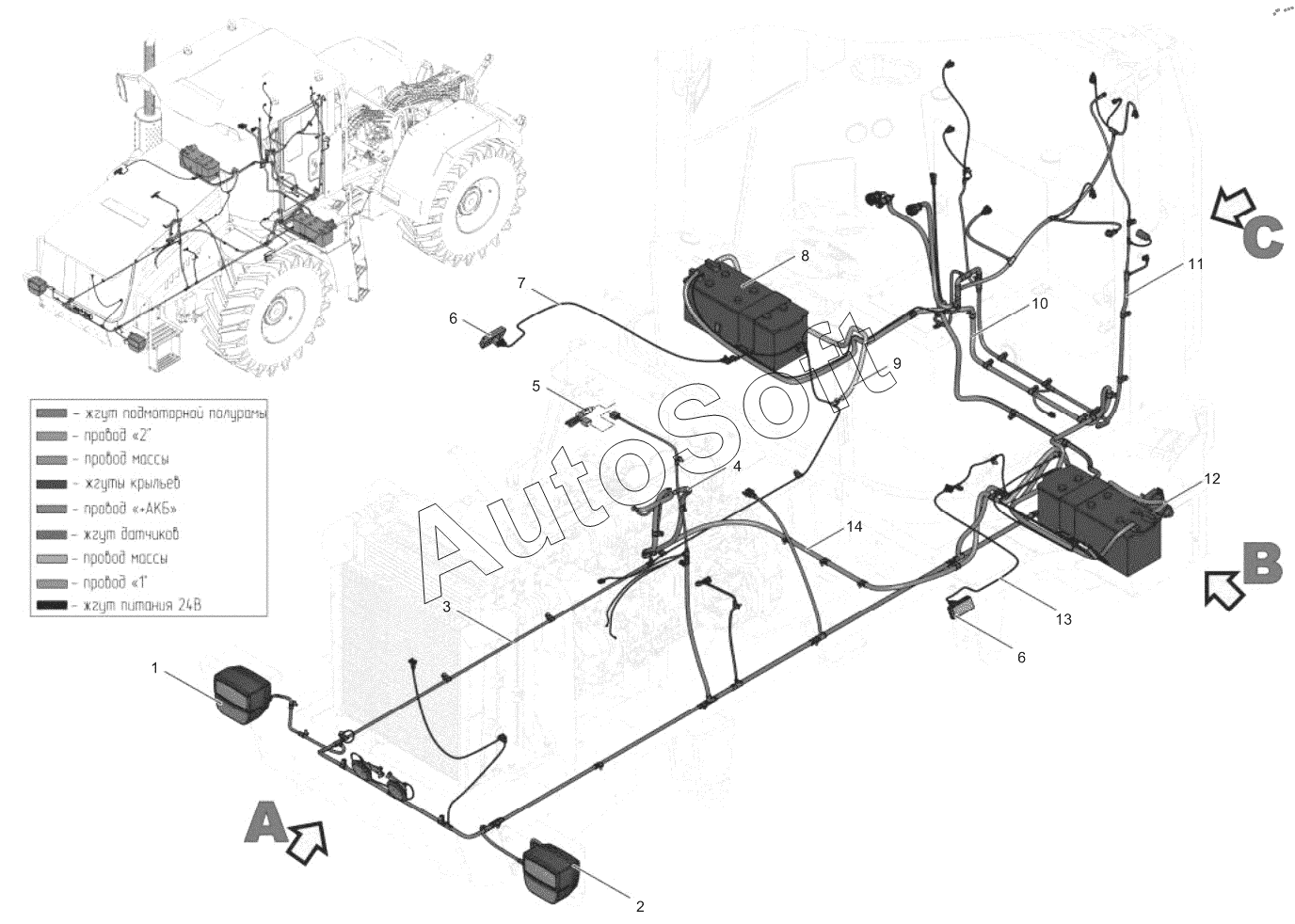

Каталог запасных частей к технике: ПТЗ К-424 (2019). 424-37 98 000 Электрооборудование передней полурамы
11
2
3
4
5
6
6
7
8
9
10
1
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***R | Блок-фара | |
| 2 | R***L | Блок-фара | |
| 3 | 4***0 | Жгут подмоторной полурамы | |
| 4 | 7***0 | Провод массы | |
| 5 | Д***В | Датчик уровня охлаждающей жидкости | |
| 6 | 7***D | Фонарь боковой | |
| 7 | 7***1 | Жгут крыла переднего правого | |
| 8 | T***L | АКБ | |
| 9 | 4***0 | Провод массы | |
| 10 | 4***0 | Провод "2" | |
| 11 | 4***2 | Жгут датчиков | |
| 12 | 4***1 | Провод "+АКБ" | |
| 13 | 7***1 | Жгут крыла переднего левого | |
| 14 | 4***0 | Провод "1" | |
| 15 | Х***4 | Хомут | |
| 16 | Ш***5 | Шайба | |
| 17 | Б***9 | Болт | |
| 18 | Б***9 | Болт | |
| 19 | Ш***9 | Шайба плоская | |
| 20 | Х***4 | Хомут | |
| 21 | С***3 | Сигналы звуковые безрупорные | |
| 22 | С***4 | Сигналы звуковые безрупорные | |
| 23 | Х***4 | Хомут | |
| 24 | Г***9 | Гайка | |
| 25 | Х***4 | Хомут | |
| 26 | 4***1 | Кронштейн | |
| 27 | Х***4 | Хомут | |
| 28 | 7***2 | Наконечник резиновый | |
| 29 | 1***7 | Выключатель | |
| 30 | Б***9 | Болт | |
| 31 | Ш***9 | Шайба плоская | |
| 32 | Ш***5 | Шайба | |
| 33 | Г***9 | Гайка М6-6Н.5.019 | |
| 34 | 4***0 | Жгут питания | |
| 35 | Б***7 | Блок предохранителей | |
| 36 | 7***7 | Наконечник резиновый | |
| 37 | Т***2 | Датчик сигнализатора температуры охлаждающей жидкости | |
| 38 | R***B | Датчик топлива |
