Каталог запасных частей к технике: ПТЗ К-424 (2019). 424-46.00.00-02 Рабочее оборудование от 01.05.19 по н.в
9
9
13
81
88
88
89
90
90
91
101
106
125
126
127
128
129
129
130
130
131
131
131
131
132
132
133
134
135
136
137
138
138
139
139
140
141
142
143
144
144
145
146
147
148
149

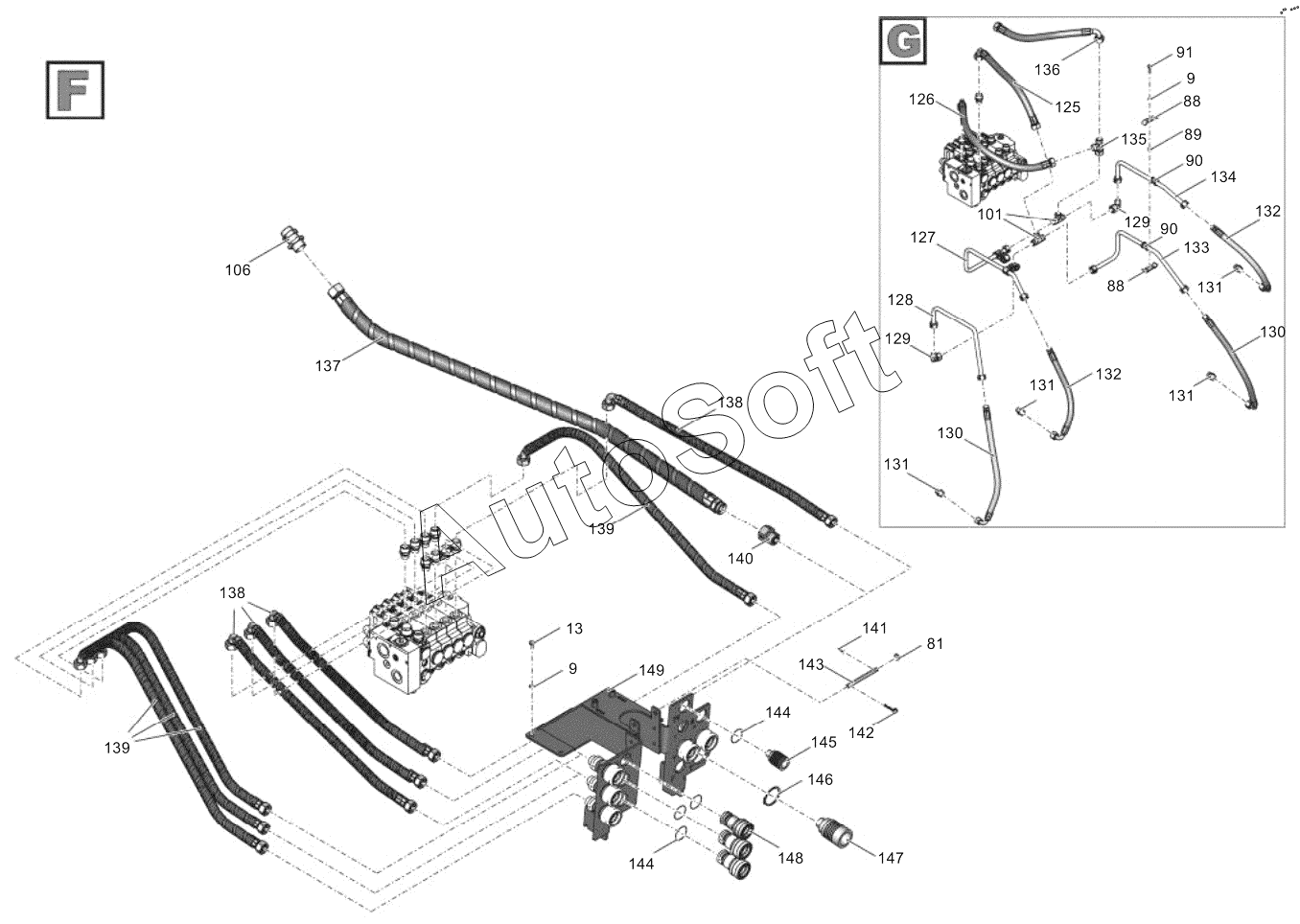

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Насос дозатор | |
| 2 | 4***1 | Бак гидравлический | |
| 3 | Р***е | Рукав | |
| 4 | Р***L | Рукав | |
| 5 | Р***L | Рукав | |
| 6 | 7***6 | Скоба | |
| 7 | 7***8 | Втулка | |
| 8 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 9 | Ш***9 | Шайба | |
| 10 | Б***9 | Болт | |
| 11 | 7***1 | Труба | |
| 12 | 7***1 | Труба | |
| 13 | Б***9 | Болт | |
| 14 | Х***0 | Хомут | |
| 15 | 7***1 | Кронштейн | |
| 16 | Г***9 | Гайка | |
| 17 | Х***3 | Тройник | |
| 18 | X***3 | Переходник | |
| 19 | Р***е | Рукав | |
| 20 | X***3 | Штуцер | |
| 21 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 22 | Х***3 | Тройник | |
| 23 | X***3 | Переходник | |
| 24 | 7***1 | Труба | |
| 25 | X***3 | Штуцер переборочный | |
| 26 | X***3 | Регулируемое угловое соединение | |
| 27 | X***3 | Тройник | |
| 28 | X***3 | Угольник | |
| 29 | Р***е | Рукав | |
| 30 | X***3 | Угольник | |
| 31 | X***3 | Переходник | |
| 32 | Х***0 | Хомут | |
| 33 | Х***0 | Хомут | |
| 34 | Р***L | Рукав | |
| 35 | Р***е | Рукав | |
| 36 | X***3 | Штуцер | |
| 37 | Р***L | Рукав | |
| 38 | X***3 | Прямое резьбовое штуцерное соединение | |
| 39 | Р***е | Рукав | |
| 40 | Б***9 | Болт | |
| 41 | Ш***9 | Шайба | |
| 42 | Ш***9 | Шайба | |
| 43 | Г***9 | Гайка | |
| 44 | Р***L | Рукав | |
| 45 | X***3 | Прямое переборочное штуцерное соединение | |
| 46 | X***3 | Штуцер | |
| 47 | Б***9 | Болт | |
| 48 | Ш***9 | Шайба | |
| 49 | 2***1 | Шайба | |
| 50 | 4***1 | Труба | |
| 51 | Х***0 | Хомут стальной червячный | |
| 52 | Р***6 | Рукав | |
| 53 | 7***1 | Труба | |
| 54 | 7***5 | Прокладка | |
| 55 | Б***9 | Болт | |
| 56 | К***" | Кольцо | |
| 57 | R***5 | Насос аксиально-поршневой | |
| 58 | В***Z | Винт | |
| 59 | Ш***9 | Шайба | |
| 60 | П***" | Полуфланец | |
| 61 | Р***" | Рукав | |
| 62 | К***" | Кольцо | |
| 63 | F***" | Полуфланец | |
| 64 | Р***L | Рукав | |
| 65 | В***Z | Винт | |
| 66 | Р***L | Рукав | |
| 67 | Р***е | Рукав | |
| 68 | X***3 | Штуцер переборочный | |
| 69 | X***3 | Угольник | |
| 70 | Р***L | Рукав | |
| 71 | X***3 | Штуцер | |
| 72 | 1***2 | Приоритетный клапан | |
| 73 | Б***9 | Болт | |
| 74 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 75 | G***3 | Прямое соединение | |
| 76 | X***3 | Штуцер | |
| 77 | V***1 | Клапан предохранительный | |
| 78 | Б***9 | Болт | |
| 79 | 7***3 | Кронштейн | |
| 80 | Б***9 | Болт | |
| 81 | Ш***9 | Шайба С.10.01.08кп.019 | |
| 82 | X***3 | Штуцер | |
| 83 | Р***L | Рукав | |
| 84 | Р***L | Рукав | |
| 85 | X***3 | Угольник | |
| 86 | 7***1 | Труба | |
| 87 | 7***1 | Труба | |
| 88 | 7***9 | Скоба | |
| 89 | 7***9 | Втулка | |
| 90 | 7***2 | Втулка | |
| 91 | Б***9 | Болт | |
| 92 | R***0 | Хомут | |
| 93 | Р***е | Рукав | |
| 94 | Б***3 | Фитинг | |
| 95 | 7***0 | Труба | |
| 96 | Р***е | Рукав | |
| 97 | Р***е | Рукав | |
| 98 | 7***1 | Хомут | |
| 99 | 7***1 | Труба | |
| 100 | 7***1 | Труба | |
| 101 | X***d | Тройник | |
| 102 | Р***" | Рукав | |
| 103 | В***Z | Винт | |
| 104 | Ш***9 | Шайба | |
| 105 | F***" | Полуфланец | |
| 106 | X***3 | Штуцер переборочный | |
| 107 | Р***е | Рукав | |
| 108 | Р***е | Рукав | |
| 109 | Р***е | Рукав | |
| 110 | Р***е | Рукав | |
| 111 | X***3 | Тройник | |
| 112 | Р***L | Рукав | |
| 113 | X***3 | Переходник | |
| 114 | Р***е | Рукав | |
| 115 | X***3 | Тройник | |
| 116 | X***3 | Переходник | |
| 117 | 7***3 | Кронштейн | |
| 118 | Б***9 | Болт | |
| 119 | Ш***9 | Шайба | |
| 120 | Б***9 | Болт | |
| 121 | Б***9 | Болт | |
| 122 | Р***L | Рукав | |
| 123 | 4***1 | Кронштейн | |
| 124 | 0***H | Блок гидрораспределителей | |
| 125 | Р***L | Рукав | |
| 126 | Р***L | Рукав | |
| 127 | 4***0 | Труба | |
| 128 | 4***0 | Труба | |
| 129 | X***3 | Регулируемое угловое соединение | |
| 130 | Р***0 | Рукав | |
| 131 | X***3 | Штуцер | |
| 132 | Р***0 | Рукав | |
| 133 | 7***0 | Труба | |
| 134 | 4***0 | Труба | |
| 135 | X***3 | Регулируемое L-образное угловое соединение | |
| 136 | Р***L | Рукав | |
| 137 | Р***е | Рукав | |
| 138 | Р***е | Рукав | |
| 139 | Р***е | Рукав | |
| 140 | G***d | Переходник | |
| 141 | Ш***6 | Шплинт | |
| 142 | Ш***2 | Шплинт пружинный | |
| 143 | 7***3 | Ось | |
| 144 | 7***9 | Кольцо | |
| 145 | C***F | Муфта | |
| 146 | А***4 | Кольцо | |
| 147 | C***F | Муфта | |
| 148 | C***F | Муфта | |
| 149 | 4***0 | Кронштейн |
