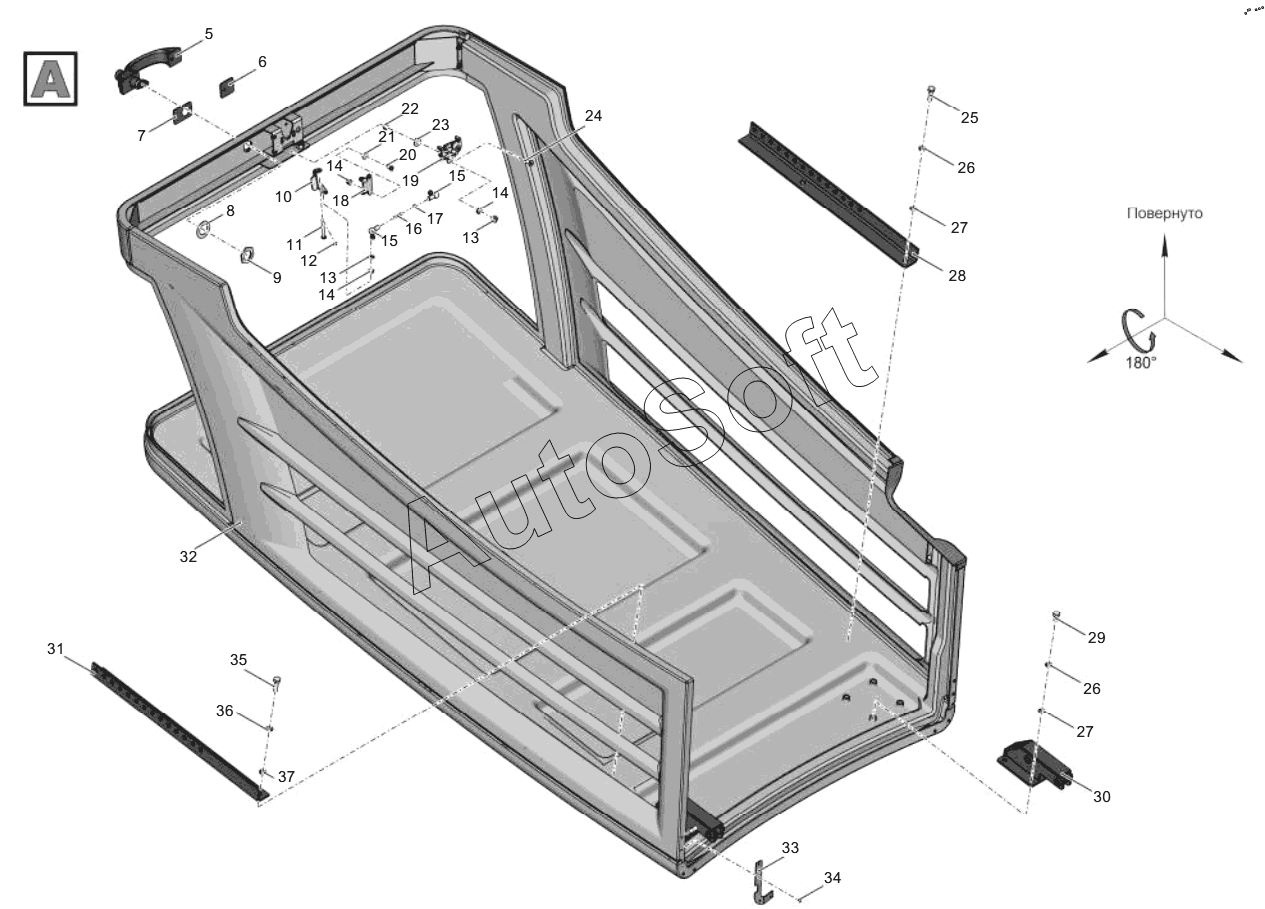

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424-84.00.110-2-01 Капот в сборе (25.09.2023)
27
27
19
20
21
22
23
24
25
26
26
18
28
29
30
31
32
33
34
10
5
6
7
8
9
11
12
13
13
14
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***K | Заклепка "слепая" | |
| 2 | 4***1 | Сетка | |
| 3 | 4***5 | Уплотнитель | |
| 4 | 7***2 | Сетка | |
| 5 | 2***1 | Ручка левая | |
| 6 | 2***3 | Прокладка | |
| 7 | 2***8 | Прокладка | |
| 8 | 2***6 | Шайба | |
| 9 | 2***7 | Гайка | |
| 10 | 4***6 | Кронштейн | |
| 11 | О***9 | Ось 6-6п11х55.40Х.200...300.Ц9 | |
| 12 | Ш***9 | Шплинт | |
| 13 | Ш***9 | Шайба С.6.01.08КП.019 | |
| 14 | Г***К | Гайка | |
| 15 | D***K | Шарнир угловой шаровый | |
| 16 | Ш***9 | Шпилька | |
| 17 | Г***К | Гайка шестигранная нормальная | |
| 18 | 7***1 | Кронштейн | |
| 19 | R***0 | Замок | |
| 20 | Г***К | Винт с полукруглой головкой и шестигранным углублением | |
| 21 | Ш***9 | Шайба 6 65Г 019 | |
| 22 | Г***К | Гайка | |
| 23 | Ш***9 | Шайба 8.01.08кп.019 | |
| 24 | В***К | Винт DIN 912 - М8х35-8.8-А2К | |
| 25 | Г***К | Винт с шестигранной головкой | |
| 26 | Ш***9 | Шайба 10 65Г 019 | |
| 27 | Ш***9 | Шайба С.10.01.08КП.019 | |
| 28 | 7***1 | Уголок | |
| 29 | Г***К | Винт с шестигранной головкой | |
| 30 | 4***1 | Кронштейн | |
| 31 | 7***1 | Уголок | |
| 32 | 4***1 | Капот | |
| 33 | 4***1 | Накладка | |
| 34 | Г***2 | Заклепка "слепая" |
