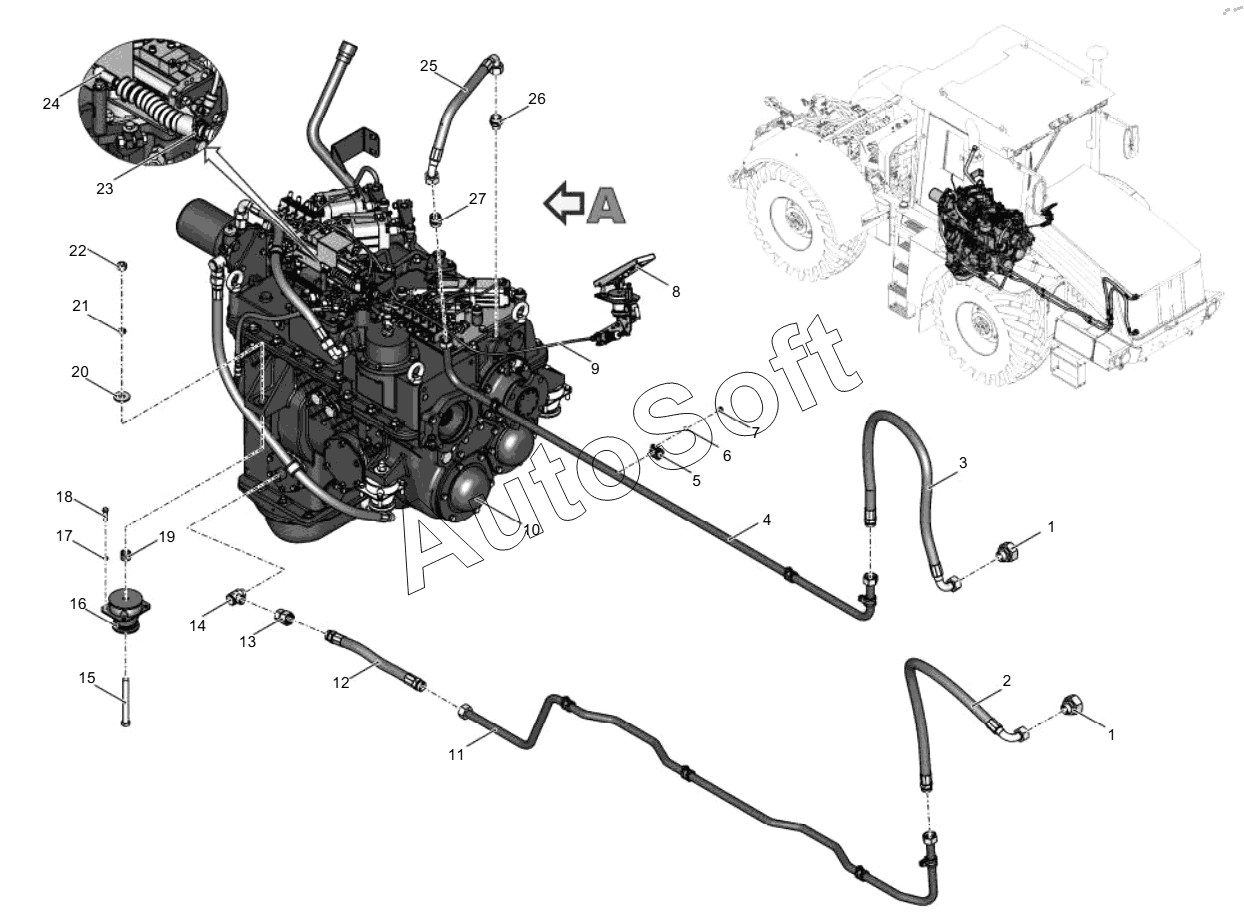

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424-00.17.000-20-03 Установка коробки передач (30.08.2023)
20
21
22
23
24
25
26
27
19
10
2
3
4
5
6
7
8
9
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 2 | 1***2 | Рукав армированный | |
| 3 | 1***2 | Рукав армированный | |
| 4 | 4***0 | Трубопровод | |
| 5 | Х***0 | Хомут | |
| 6 | Ш***9 | Шайба 8 65Г 019 | |
| 7 | Б***9 | Болт | |
| 8 | 2***3 | Педаль | |
| 9 | 1***1 | Трос дистанционного управления | |
| 10 | 5***1 | Коробка передач в сборе | |
| 11 | 4***0 | Трубопровод | |
| 12 | 1***2 | Рукав армированный | |
| 13 | G***d | Муфта прямая переходная | |
| 14 | X***d | Соединительное колено типа "банджо" | |
| 15 | Б***9 | Болт | |
| 16 | О***0 | Опора коническая 38 Sh60 | |
| 17 | Ш***9 | Шайба 10 65Г 019 | |
| 18 | Б***9 | Болт | |
| 19 | 4***1 | Втулка | |
| 20 | 4***2 | Шайба | |
| 21 | Ш***9 | Шайба 16 65Г 019 | |
| 22 | Г***n | Гайка | |
| 23 | С***0 | Стяжка кабельная КСС 4x200 | |
| 24 | D***P | Шарнир угловой шаровый | |
| 25 | 1***2 | Рукав армированный | |
| 26 | X***d | Штуцер | |
| 27 | X***d | Соединение прямое резьбовое | |
| 28 | К***8 | Колпачок защитный для пресс-маслёнки 9x5x8 | |
| 29 | 3***9 | Хомут червячный | |
| 30 | 4***1 | Патрубок | |
| 31 | 7***6 | Колпачок | |
| 32 | 7***5 | Прокладка | |
| 33 | Б***9 | Болт | |
| 34 | Ш***9 | Шайба С.8.01.08КП.019 | |
| 35 | 4***3 | Горловина маслозаливная | |
| 36 | Т***X | Трубка |
