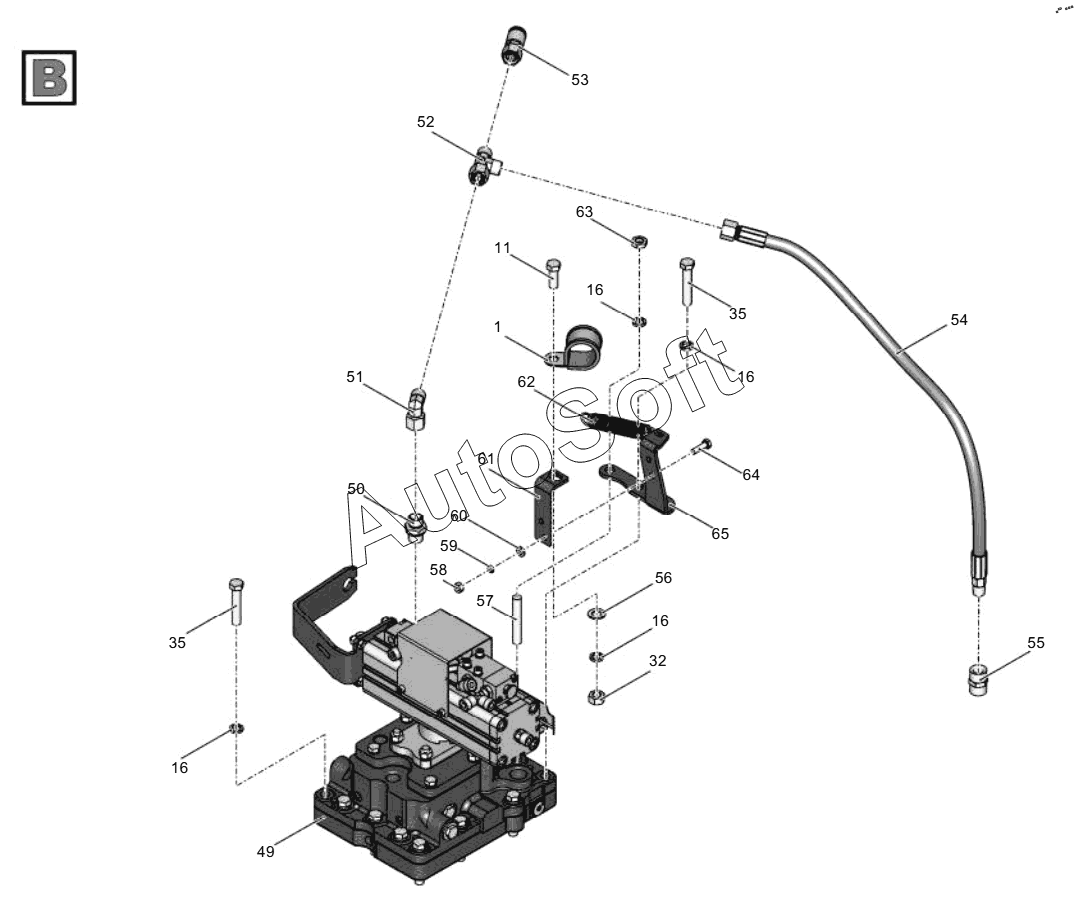

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 525-17.00.000-01 Коробка передач в сборе
1
11
16
16
16
16
32
35
35
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Хомут | |
| 2 | 2***2 | Рукав армированный | |
| 3 | G***d | Муфта прямая переходная | |
| 4 | X***d | Соединительное колено типа "банджо" | |
| 5 | 2***1 | Фильтр коробки передач | |
| 6 | 7***1 | Прокладка | |
| 7 | 4***1 | Штуцер | |
| 8 | 2***2 | Рукав армированный | |
| 9 | X***d | Штуцер | |
| 10 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 11 | Б***9 | Болт M10-6gx25.56.019 | |
| 12 | 2***1 | Прокладка | |
| 13 | 2***2 | Гидроаккумулятор | |
| 14 | X***d | Банджо | |
| 15 | 2***3 | Трубопровод | |
| 16 | Ш***9 | Шайба 10 65Г 019 | |
| 17 | 7***0 | Сапун | |
| 18 | 7***5 | Прокладка | |
| 19 | 7***9 | Валик | |
| 20 | 7***1 | Прокладка | |
| 21 | 7***6 | Крышка | |
| 22 | Б***9 | Болт M10-6gx20.56.019 | |
| 23 | 4***3 | Насос в сборе | |
| 24 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 25 | 7***1 | Планка | |
| 26 | Б***9 | Болт | |
| 27 | 7***2 | Болт | |
| 28 | 7***7 | Втулка | |
| 29 | 7***8 | Валик | |
| 30 | К***0 | Кольцо С20 | |
| 31 | 7***9 | Втулка | |
| 32 | Г***n | Гайка | |
| 33 | 2***1 | Прокладка | |
| 34 | 7***1 | Кронштейн | |
| 35 | Б***9 | Болт | |
| 36 | 7***1 | Прокладка | |
| 37 | X***d | Соединение L -образное резьбовое с уплотнительным кольцом | |
| 38 | X***d | Соединение переходное резьбовое | |
| 39 | 2***d | Соединение прямое с углом конуса | |
| 40 | X***d | Соединение переходное навинчиваемое | |
| 41 | 2***4 | Трубопровод | |
| 42 | 2***1 | Трубопровод | |
| 43 | X***d | Соединение Т-образное | |
| 44 | 4***0 | Крышка | |
| 45 | 7***1 | Прокладка | |
| 46 | F***1 | Индикатор уровня масла | |
| 47 | Б***9 | Болт | |
| 48 | Ш***9 | Шайба 12 65Г 019 | |
| 49 | 7***0 | Механизм переключения передач | |
| 50 | X***d | Штуцер | |
| 51 | X***d | Соединение угловое резьбовое регулируемое | |
| 52 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 53 | М***v | Контрольная точка с резьбовым соединением | |
| 54 | 7***0 | Рукав | |
| 55 | D***4 | Соеденительная муфта | |
| 56 | Ш***9 | Шайба С.10.01.08КП.019 | |
| 57 | Ш***9 | Шпилька M10-6gx50.56.019 | |
| 58 | Г***n | Гайка | |
| 59 | Ш***9 | Шайба 6 65Г 019 | |
| 60 | Ш***9 | Шайба | |
| 61 | 4***2 | Кронштейн | |
| 62 | 7***9 | Пружина | |
| 63 | Г***n | Гайка | |
| 64 | В***Р | Винт с шестигранной головкой | |
| 65 | 7***3 | Кронштейн | |
| 66 | 4***0 | Коробка передач | |
| 67 | Б***9 | Болт | |
| 68 | Ш***9 | Шайба 14 65Г 019 | |
| 69 | Г***n | Гайка | |
| 70 | 7***1 | Прокладка | |
| 71 | 7***9 | Прокладка | |
| 72 | Б***9 | Болт M12-6gx25.56.019 | |
| 73 | Б***9 | Болт M12-6gx30.56.019 | |
| 74 | Ш***9 | Шайба С.12.01.08кп.019 | |
| 75 | Б***9 | Болт | |
| 76 | Р***4 | Рым-Гайка | |
| 77 | T***X | Трубка | |
| 78 | Б***9 | Болт | |
| 79 | Ш***9 | Шайба 8 65Г 019 | |
| 80 | 7***2 | Шпилька | |
| 81 | 7***1 | Рычаг | |
| 82 | 7***7 | Втулка | |
| 83 | 7***0 | Кронштейн | |
| 84 | 7***2 | Рычаг | |
| 85 | 4***1 | Пневмоцилиндр | |
| 86 | Б***9 | Болт | |
| 87 | 4***1 | Пневмоцилиндр | |
| 88 | Г***Р | Винт с шестигранной головкой | |
| 89 | 7***0 | Кронштейн | |
| 90 | S***2 | Блок электропневматических клапанов | |
| 91 | T***X | Трубка TRN 6/4-NX | |
| 92 | 7***0 | Кронштейн | |
| 93 | 7***7 | Втулка | |
| 94 | 7***6 | Втулка | |
| 95 | 7***2 | Рычаг | |
| 96 | 7***1 | Кольцо | |
| 97 | 7***1 | Втулка | |
| 98 | Б***9 | Болт | |
| 99 | 4***1 | Пневмоцилиндр | |
| 100 | 4***1 | Пневмоцилиндр | |
| 101 | 7***3 | Рычаг | |
| 102 | 7***2 | Кольцо | |
| 103 | 7***0 | Кронштейн | |
| 104 | S***1 | Блок электропневматических клапанов |
