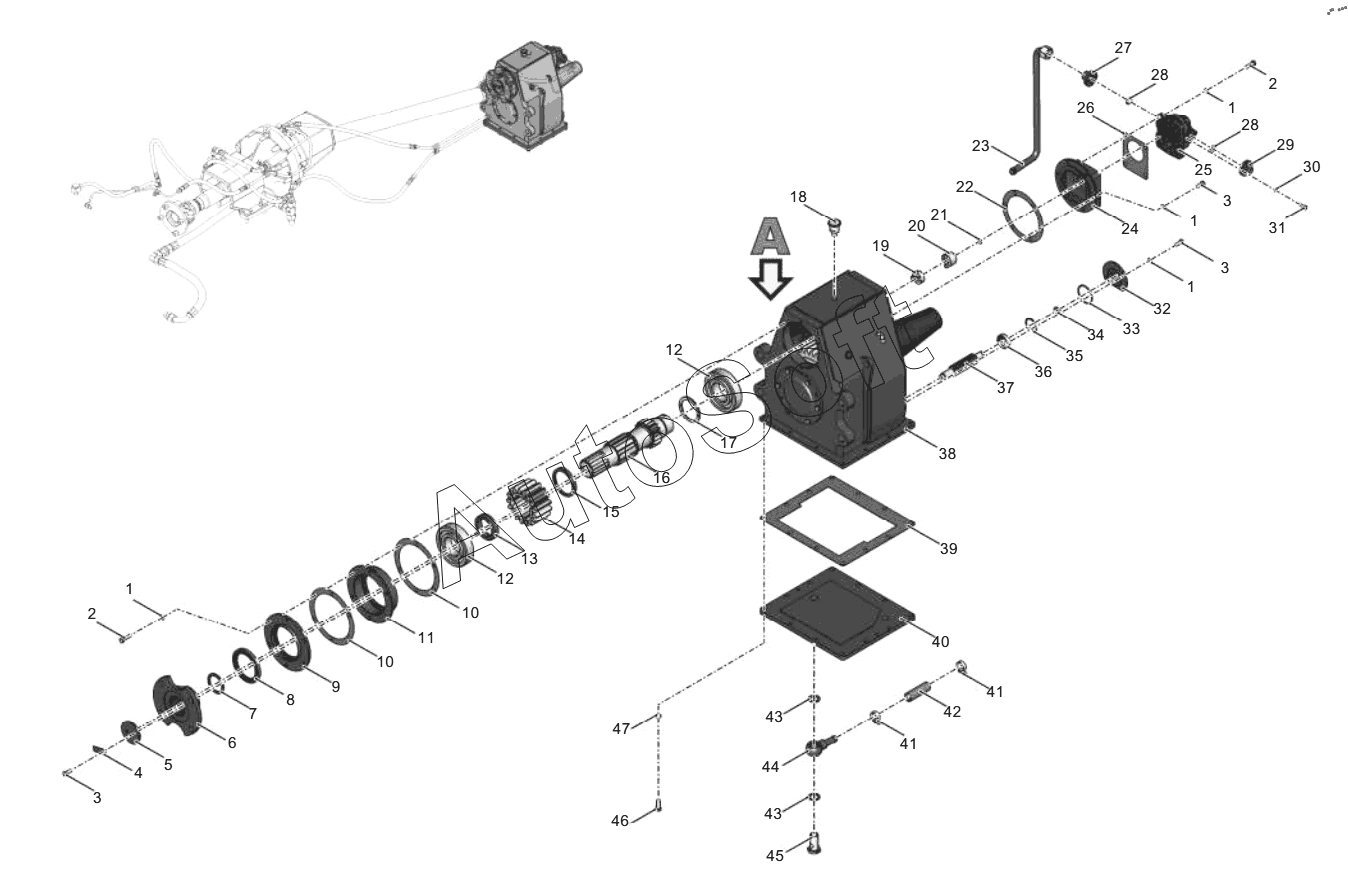

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424-42.02.000-1 Редуктор двухсторонний (09.08.2023)
1
1
1
1
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба 8 65Г 019 | |
| 2 | Г***Р | Винт с шестигранной головкой | |
| 3 | Г***Р | Винт с шестигранной головкой | |
| 4 | 7***7 | Планка стопорная | |
| 5 | 7***6 | Шайба | |
| 6 | 7***1 | Фланец | |
| 7 | 7***7 | Прокладка | |
| 8 | 7***0 | Манжета | |
| 9 | 7***1 | Крышка | |
| 10 | 7***1 | Прокладка | |
| 11 | 7***1 | Стакан | |
| 12 | П***1 | Подшипник 311 | |
| 13 | 7***2 | Втулка | |
| 14 | 4***1 | Шестерня | |
| 15 | 7***1 | Кольцо | |
| 16 | 4***1 | Вал-шестерня | |
| 17 | 7***3 | Полукольцо | |
| 18 | 7***0 | Сапун | |
| 19 | 2***2 | Муфта | |
| 20 | 7***5 | Муфта | |
| 21 | 2***6 | Кольцо | |
| 22 | 7***1 | Прокладка | |
| 23 | 7***0 | Труба | |
| 24 | 2***7 | Кронштейн | |
| 25 | Н***3 | Насос | |
| 26 | 2***3 | Прокладка | |
| 27 | 7***1 | Фланец | |
| 28 | К***3 | Кольцо 016-020-25-1-3 | |
| 29 | 7***4 | Фланец | |
| 30 | Ш***9 | Шайба 6 65Г 019 | |
| 31 | Г***Р | Винт с шестигранной головкой | |
| 32 | 7***4 | Крышка | |
| 33 | К***3 | Кольцо 050-055-30-1-3 | |
| 34 | 7***9 | Шайба | |
| 35 | К***6 | Кольцо С40 | |
| 36 | П***5 | Подшипник 203 | |
| 37 | 7***1 | Винт | |
| 38 | 7***1 | Картер | |
| 39 | 7***6 | Прокладка | |
| 40 | 7***1 | Крышка | |
| 41 | Х***7 | Хомут | |
| 42 | Р***6 | Рукав 16x25-1,6 | |
| 43 | У***6 | Уплотнительное кольцо М22 USIT236 | |
| 44 | 2***0 | Трубопровод | |
| 45 | 7***2 | Болт зажимной | |
| 46 | Г***Р | Винт с шестигранной головкой | |
| 47 | Ш***9 | Шайба 10 65Г 019 | |
| 48 | 7***2 | Крышка | |
| 49 | 7***3 | Прокладка | |
| 50 | П***5 | Подшипник 215 | |
| 51 | 7***1 | Крышка | |
| 52 | К***5 | Кольцо В75 | |
| 53 | 7***5 | Кольцо | |
| 54 | П***5 | Подшипник 12215 | |
| 55 | 4***8 | Шестерня | |
| 56 | К***0 | Кольцо В130 | |
| 57 | 7***7 | Кольцо | |
| 58 | 4***1 | Шестерня | |
| 59 | 7***0 | Вилка | |
| 60 | 7***8 | Сухарь | |
| 61 | 7***1 | Вал | |
| 62 | 7***4 | Гайка | |
| 63 | 7***1 | Прокладка | |
| 64 | 7***2 | Прокладка | |
| 65 | 7***1 | Крышка | |
| 66 | 5***0 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
