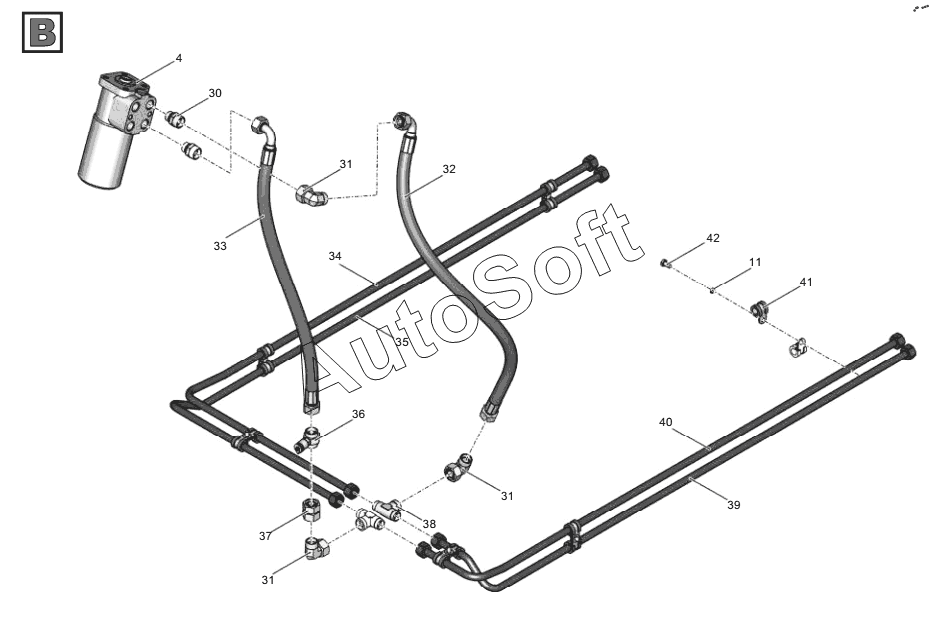

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 525-34.00.000-1 Гидросистема управления поворотом
4
11
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***К | Винт с шестигранной головкой | |
| 2 | Ш***9 | Шайба 10 65Г 019 | |
| 3 | Ш***9 | Шайба С.10.01.08КП.019 | |
| 4 | Н***Е | Насос-дозатор | |
| 5 | С***0 | Стяжка кабельная КСС 8x350 | |
| 6 | Г***К | Винт с шестигранной головкой | |
| 7 | Ш***9 | Шайба С.8.01.08КП.019 | |
| 8 | R***1 | Хомут с резиновым профилем | |
| 9 | 1***З | Рукав армированный | |
| 10 | 1***З | Рукав армированный | |
| 11 | Ш***9 | Шайба 8 65Г 019 | |
| 12 | Г***К | Гайка | |
| 13 | 4***1 | Кронштейн | |
| 14 | Г***К | Винт с шестигранной головкой | |
| 15 | 4***1 | Труба | |
| 16 | 5***0 | Труба | |
| 17 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 18 | X***d | Прямое резьбовое соединение | |
| 19 | X***d | Т-образное резьбовое соединение | |
| 20 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 21 | Г***К | Винт с шестигранной головкой | |
| 22 | R***1 | Хомут | |
| 23 | 7***1 | Кронштейн | |
| 24 | 1***З | Рукав армированный | |
| 25 | 1***З | Рукав армированный | |
| 26 | 4***0 | Труба | |
| 27 | X***d | Прямой переборочный соединитель | |
| 28 | X***d | Прямой переборочный соединитель | |
| 29 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 30 | X***d | Штуцер | |
| 31 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 32 | 2***З | Рукав армированный | |
| 33 | 2***З | Рукав армированный | |
| 34 | 4***4 | Труба | |
| 35 | 4***4 | Труба | |
| 36 | S***3 | Муфта измерительная | |
| 37 | G***d | Прямой соединитель | |
| 38 | K***5 | Тройник | |
| 39 | 4***4 | Труба | |
| 40 | 4***4 | Труба | |
| 41 | R***1 | Хомут с резиновым профилем | |
| 42 | Г***К | Винт с шестигранной головкой | |
| 43 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 44 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 45 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 46 | 2***З | Рукав армированный | |
| 47 | X***d | Соединение угловое резьбовое регулируемое | |
| 48 | 2***З | Рукав армированный | |
| 49 | 1***З | Рукав армированный | |
| 50 | 1***З | Рукав армированный | |
| 51 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 52 | X***d | Штуцер | |
| 53 | D***B | Клапан приоритетный | |
| 54 | G***d | Прямой соединитель | |
| 55 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 56 | V***1 | Клапан предохранительный | |
| 57 | 1***З | Рукав армированный | |
| 58 | R***1 | Хомут | |
| 59 | D***M | Хомут | |
| 60 | K***З | Клапан обратный | |
| 61 | 1***З | Рукав армированный | |
| 62 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 63 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 64 | 5***1 | Кронштейн | |
| 65 | Г***К | Винт с шестигранной головкой | |
| 66 | Г***К | Винт с шестигранной головкой | |
| 67 | V***v | Точка контроля | |
| 68 | 5***2 | Кронштейн | |
| 69 | 5***1 | Кронштейн | |
| 70 | Г***К | Гайка | |
| 71 | 7***7 | Втулка | |
| 72 | К***4 | Кольцо С54 | |
| 73 | 7***7 | Муфта | |
| 74 | Ш***9 | Шпилька M12-6gx40.88.019 | |
| 75 | 7***1 | Прокладка | |
| 76 | T***1 | Насос шиберный | |
| 77 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 78 | Ш***9 | Шайба 12 65Г 019 | |
| 79 | Г***К | Гайка | |
| 80 | 1***1 | Шайба | |
| 81 | В***3 | Винт 1/2"-UNCx1 1/2"-Gr.8-Zn ASME B18.3 | |
| 82 | К***1 | Кольцо SAE O-Ring 1 | |
| 83 | S***" | Полуфланец | |
| 84 | S***2 | Адаптер-фланец | |
| 85 | К***3 | Кольцо 052-056-25-1-3 | |
| 86 | 5***0 | Фланец | |
| 87 | 3***6 | Хомут червячный | |
| 88 | Р***6 | Рукав 50x61,5-1,6 | |
| 89 | В***3 | Винт 3/8"-UNCx1 1/4"-Gr.8-Zn ASME B18.3 | |
| 90 | 3***1 | Шайба | |
| 91 | 2***З | Рукав армированный | |
| 92 | 2***З | Рукав армированный | |
| 93 | 2***З | Рукав армированный | |
| 94 | X***d | Соединительное колено типа "банджо" | |
| 95 | 2***З | Рукав армированный | |
| 96 | 7***0 | Труба | |
| 97 | 7***1 | Хомут | |
| 98 | Г***К | Винт с шестигранной головкой | |
| 99 | Ш***9 | Шплинт 6,3x71.019 | |
| 100 | Г***9 | Гайка | |
| 101 | Ш***9 | Шайба | |
| 102 | 7***7 | Втулка | |
| 103 | Ц***2 | Гидроцилиндр | |
| 104 | 7***5 | Палец | |
| 105 | М***6 | Маслёнка 1.3.Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
