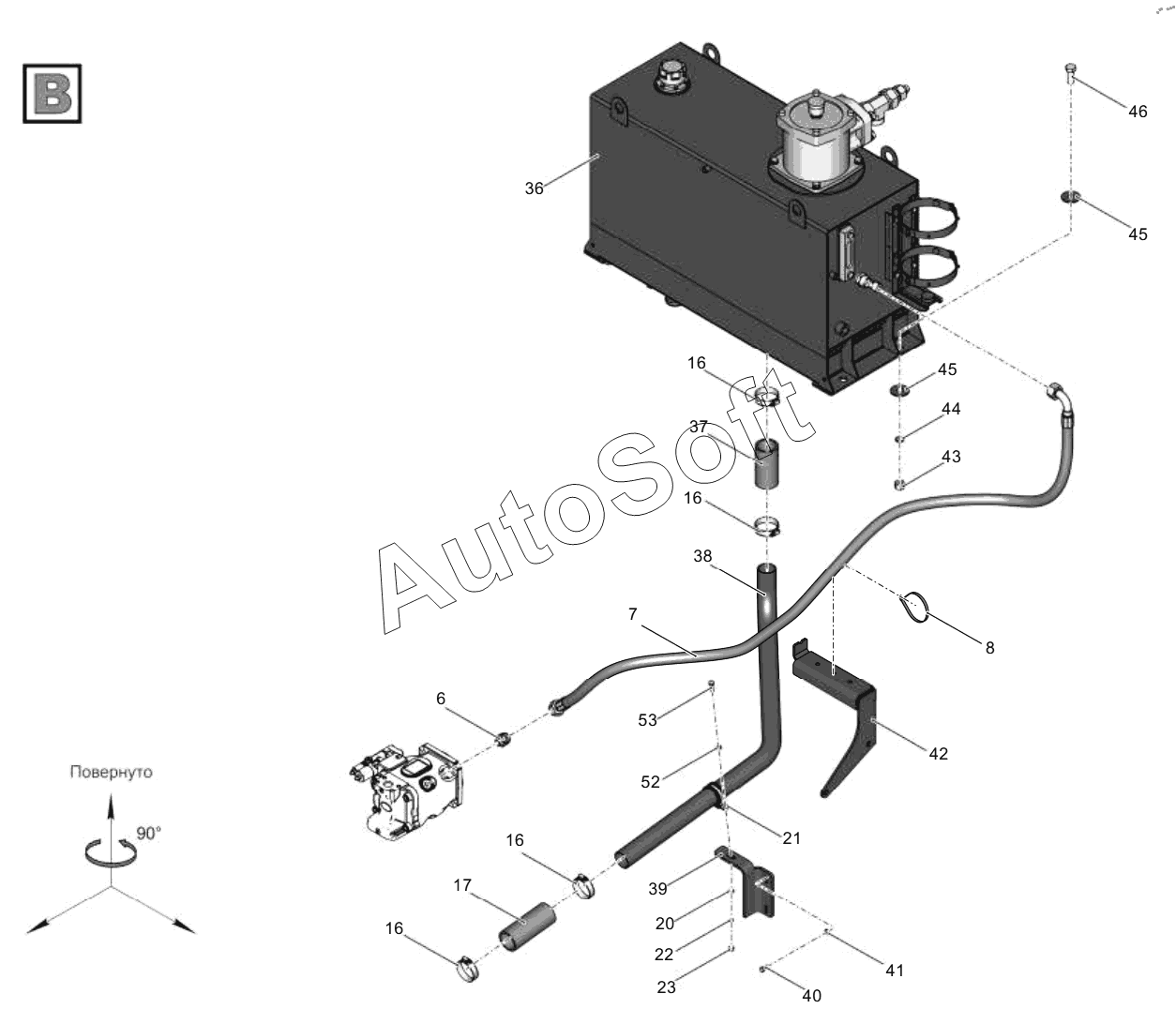

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 525-46.01.000-1 Гидросистема рамы подмоторной
36
37
38
39
40
41
42
43
44
45
45
46
6
7
8
16
16
16
16
17
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***К | Винт 3/8"x1.1/4"-UNC-8-А2К | |
| 2 | Ш***K | Шайба 3/8"-UNC-A2K | |
| 3 | 4***З | Рукав армированный | |
| 4 | S***" | Полуфланец | |
| 5 | S***" | Кольцо | |
| 6 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 7 | 1***З | Рукав армированный | |
| 8 | С***0 | Стяжка кабельная КСС 8x350 | |
| 9 | Г***К | Гайка | |
| 10 | Ш***9 | Шайба 14 65Г 019 | |
| 11 | 7***5 | Шайба | |
| 12 | Ш***9 | Шпилька M14-6gx40.88.019 | |
| 13 | К***" | Кольцо | |
| 14 | П***" | Полуфланец SAE FH 3003 2" | |
| 15 | P***0 | Пресс-ниппель | |
| 16 | W***l | Хомут | |
| 17 | Р***6 | Рукав 50x61,5-1,6 | |
| 18 | 5***2 | Труба | |
| 19 | Г***К | Винт с шестигранной головкой | |
| 20 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 21 | R***6 | Хомут с резиновым профилем | |
| 22 | Ш***9 | Шайба 8 65Г 019 | |
| 23 | Г***К | Гайка | |
| 24 | В***К | Винт 1/2"x1.1/2"-UNC-8-А2К | |
| 25 | Ш***Z | Шайба | |
| 26 | 4***6 | Втулка | |
| 27 | 7***4 | Кольцо | |
| 28 | 4***3 | Муфта | |
| 29 | К***0 | Кольцо С40 | |
| 30 | К***3 | Кольцо 130-135-36-1-3 | |
| 31 | A***6 | Насос аксиально-поршневой | |
| 32 | X***d | Прямой переборочный соединитель | |
| 33 | X***d | Прямой переборочный соединитель | |
| 34 | X***3 | Прямой переборочный штуцерный соединитель с с наружной резьбой | |
| 35 | 2***З | Рукав армированный | |
| 36 | 5***1 | Бак гидравлический | |
| 37 | Р***6 | Рукав 50x61,5-1,6 | |
| 38 | 5***1 | Труба | |
| 39 | 5***6 | Кронштейн | |
| 40 | Г***К | Винт с шестигранной головкой | |
| 41 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 42 | 5***3 | Кронштейн | |
| 43 | Г***К | Гайка | |
| 44 | Ш***9 | Шайба 16 65Г 019 | |
| 45 | Ш***9 | Шайба С.16.01.08кп.019 | |
| 46 | Г***К | Винт с шестигранной головкой |
