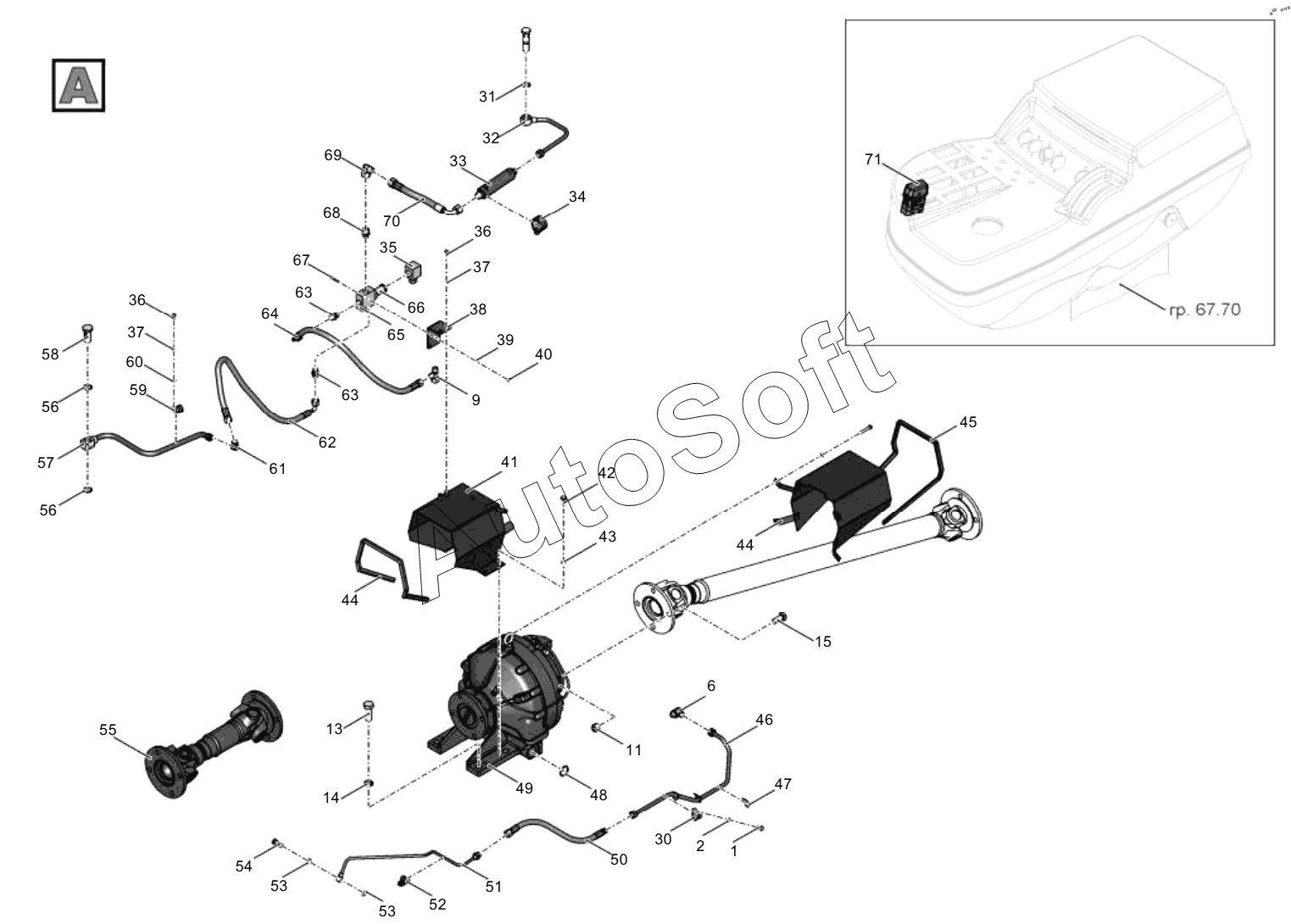

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424-42.00.000-21-01 Механизм отбора мощности
45
53
53
52
51
50
49
48
47
46
54
44
44
43
42
41
40
39
38
37
37
63
63
71
70
70
69
68
67
67
66
65
64
36
36
62
61
60
59
58
57
56
56
55
15
14
13
11
9
6
2
35
34
33
32
31
30
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***Р | Винт с шестигранной головкой | |
| 2 | Ш***9 | Шайба 8 65Г 019 | |
| 3 | D***M | Хомут | |
| 4 | 1***L | РВД армированный | |
| 5 | 4***1 | Редуктор двухскоростной | |
| 6 | X***d | Банджо | |
| 7 | 4***1 | Труба | |
| 8 | X***d | Переходник | |
| 9 | X***d | Соединение L -образное резьбовое с уплотнительным кольцом | |
| 10 | 1***L | РВД армированный | |
| 11 | D***Р | Гайка шестигранная | |
| 12 | 4***1 | Труба | |
| 13 | Г***Р | Винт с шестигранной головкой | |
| 14 | Ш***9 | Шайба 20 65Г 019 | |
| 15 | 7***3 | Болт | |
| 16 | 4***Д | Вал карданный | |
| 17 | 1***L | РВД армированный | |
| 18 | X***d | Переходник | |
| 19 | X***d | Регулируемое Т-образное угловое соединение | |
| 20 | 7***2 | Штуцер | |
| 21 | 1***L | РВД армированный | |
| 22 | X***d | Прямой переборочный соединитель | |
| 23 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 24 | 1***L | РВД армированный | |
| 25 | 7***3 | Штуцер | |
| 26 | U***0 | Кольцо уплотнительное | |
| 27 | X***d | Штуцер | |
| 28 | 1***L | РВД армированный | |
| 29 | 4***1 | Труба | |
| 30 | D***M | Хомут | |
| 31 | U***3 | Кольцо уплотнительное | |
| 32 | 7***2 | Труба | |
| 33 | 7***1 | Клапан плавности | |
| 34 | D***M | Хомут | |
| 35 | E***B | Клапан | |
| 36 | Г***Р | Винт с шестигранной головкой | |
| 37 | Ш***9 | Шайба 6 65Г 019 | |
| 38 | 7***3 | Кронштейн | |
| 39 | Ш***6 | Шайба 5 65Г 016 | |
| 40 | Г***Р | Гайка | |
| 41 | 7***9 | Кожух | |
| 42 | Г***Р | Винт с шестигранной головкой | |
| 43 | Ш***9 | Шайба 10 65Г 019 | |
| 44 | 7***1 | Кожух | |
| 45 | Р***0 | Кант безопасности | |
| 46 | 7***1 | Труба | |
| 47 | С***0 | Стяжка кабельная | |
| 48 | 7***2 | Кольцо уплотнительное | |
| 49 | 7***0 | Муфта соединительная | |
| 50 | 1***L | РВД армированный | |
| 51 | 7***0 | Труба | |
| 52 | D***M | Хомут | |
| 53 | U***3 | Кольцо уплотнительное | |
| 54 | 7***9 | Болт зажимной | |
| 55 | 4***Д | Вал карданный | |
| 56 | U***6 | Кольцо уплотнительное | |
| 57 | 7***3 | Труба | |
| 58 | 7***2 | Болт зажимной | |
| 59 | D***M | Хомут | |
| 60 | Ш***9 | Шайба С.6.01.019 | |
| 61 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 62 | 1***0 | РВД армированный | |
| 63 | X***d | Штуцер | |
| 64 | Т***е | РВД армированный | |
| 65 | 3***1 | Корпус | |
| 66 | B***C | Катушка | |
| 67 | Г***Р | Винт с шестигранной головкой | |
| 68 | X***d | Штуцер | |
| 69 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 70 | 1***L | РВД армированный | |
| 71 | Ф***3 | Переключатель клавишный |
