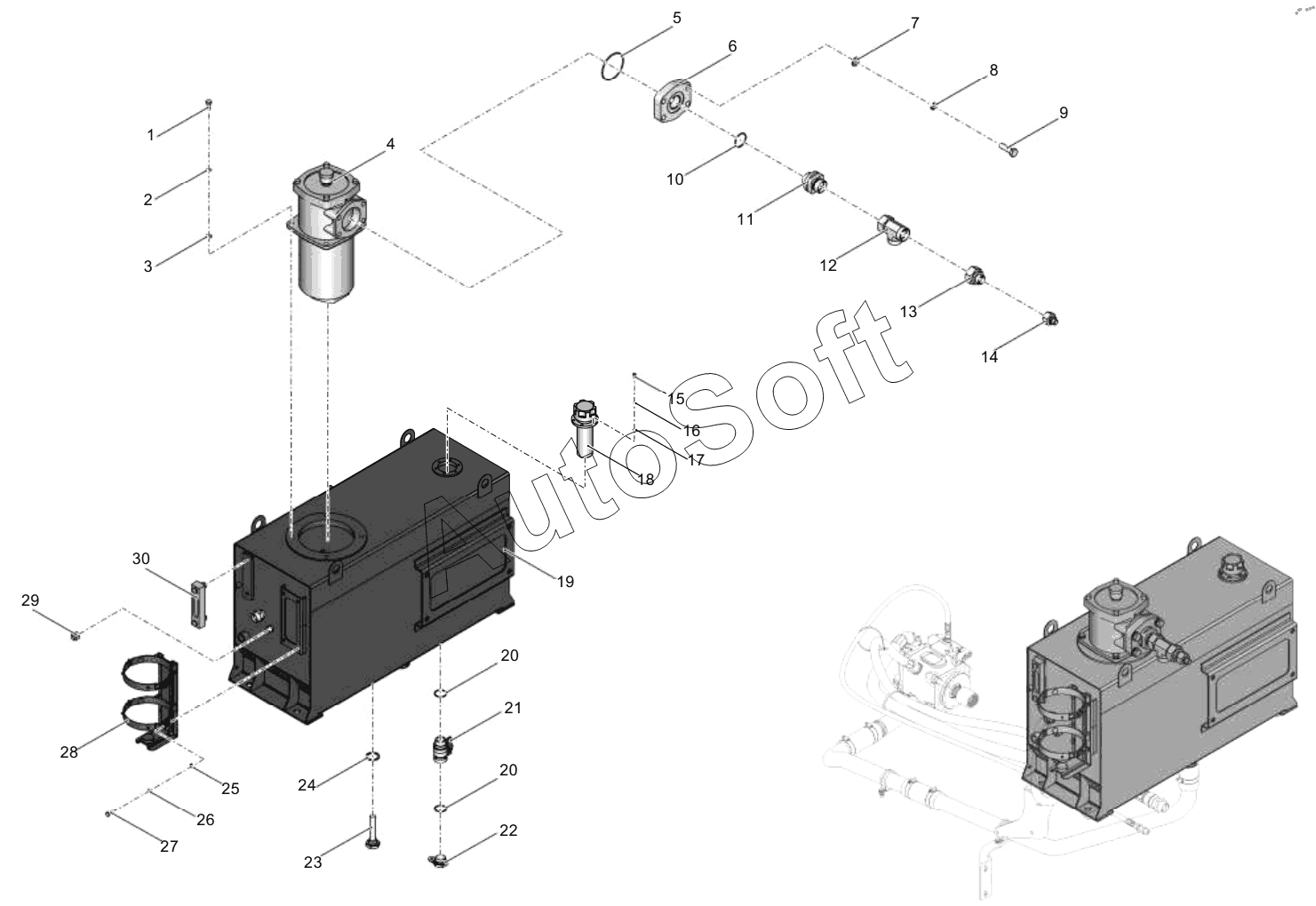

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 525-46.14.000-1 Бак гидравлический
16
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***К | Винт с шестигранной головкой | |
| 2 | Ш***9 | Шайба 10 65Г 019 | |
| 3 | Ш***9 | Шайба А.10.01.08кп.019 | |
| 4 | R***Y | Фильтр сливной | |
| 5 | К***6 | Кольцо 090-096-36 | |
| 6 | 5***3 | Фланец | |
| 7 | Ш***9 | Шайба С.16.01.08кп.019 | |
| 8 | Ш***9 | Шайба 16 65Г 019 | |
| 9 | Г***К | Винт с шестигранной головкой | |
| 10 | К***6 | Кольцо 044-050-36 | |
| 11 | 5***4 | Штуцер | |
| 12 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 13 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 14 | X***d | Переходное соединение с уплотнительным конусом | |
| 15 | Г***К | Винт с шестигранной головкой | |
| 16 | Ш***9 | Шайба 5 65Г 019 | |
| 17 | Ш***9 | Шайба | |
| 18 | T***0 | Горловина заливная | |
| 19 | 5***0 | Бак гидравлический сварной | |
| 20 | П***1 | Прокладка G1 М1 | |
| 21 | К***а | Кран шаровой 1" вн.-нар. бабочка | |
| 22 | 7***0 | Пробка | |
| 23 | F***G | Пробка сливная магнитная | |
| 24 | U***1 | Прокладка | |
| 25 | Ш***9 | Шайба А.8.01.08кп.019 | |
| 26 | Ш***9 | Шайба 8 65Г 019 | |
| 27 | Г***К | Винт с шестигранной головкой | |
| 28 | К***4 | Кронштейн транспортный | |
| 29 | V***d | Заглушка запорного конуса с уплотнительным кольцом и гайкой | |
| 30 | H***В | Указатель уровня |
