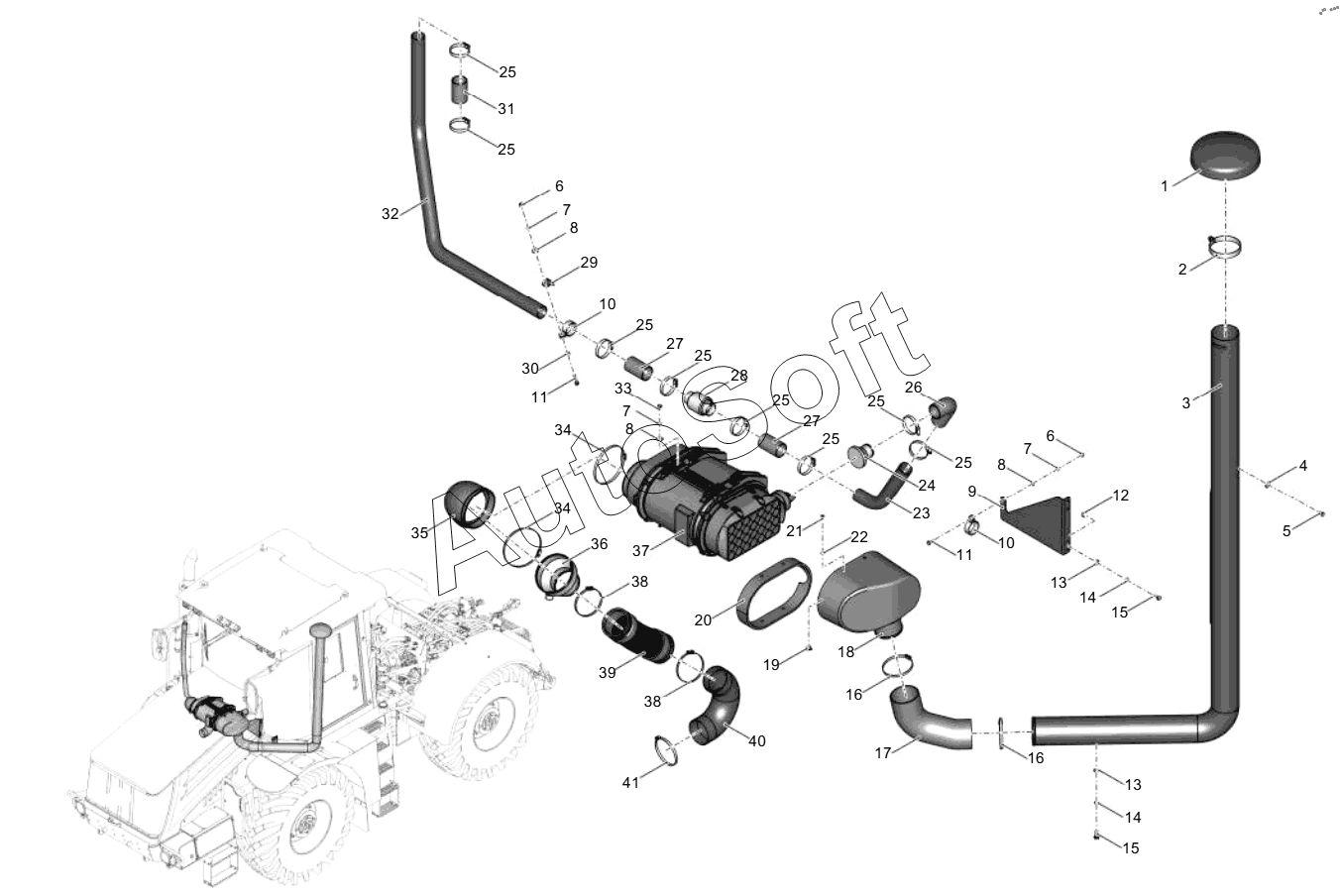

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424М-19.00.000 Система очистки воздуха
32
22
23
24
25
25
25
25
25
25
25
25
26
27
27
28
29
30
31
21
33
34
34
35
36
37
38
38
39
40
41
11
11
2
3
4
5
6
6
7
7
7
8
8
8
9
10
10
1
12
13
13
14
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Воздухозаборник | |
| 2 | Х***5 | Хомут | |
| 3 | 4***0 | Труба | |
| 4 | Ш***9 | Шайба А.10.01.08КП.019 | |
| 5 | В***К | Винт с шестигранной головкой | |
| 6 | Г***К | Гайка | |
| 7 | Ш***9 | Шайба 8 65Г 019 | |
| 8 | Ш***9 | Шайба А.8.01.08кп.019 | |
| 9 | 4***7 | Кронштейн | |
| 10 | 7***5 | Хомут | |
| 11 | В***К | Винт с шестигранной головкой | |
| 12 | Г***К | Гайка | |
| 13 | Ш***9 | Шайба А.10.01.08кп.019 | |
| 14 | Ш***9 | Шайба 10 65Г 019 | |
| 15 | В***К | Винт с шестигранной головкой | |
| 16 | Х***0 | Хомут | |
| 17 | Ш***й | Шланг полиуретановый абразивостойкий | |
| 18 | 4***4 | Переходник | |
| 19 | Г***n | Гайка клетевая U-образная | |
| 20 | 4***3 | Уплотнение | |
| 21 | В***К | Винт с шестигранной головкой | |
| 22 | Ш***9 | Шайба А.6.01.08кп.019 | |
| 23 | 4***3 | Труба | |
| 24 | Р***8 | Переходник | |
| 25 | Х***1 | Хомут червячный TORRO 50-70/12/W1 | |
| 26 | П***° | Патрубок угловой | |
| 27 | Р***6 | Рукав 50x61,5-1,6 | |
| 28 | Р***3 | Клапан | |
| 29 | 4***8 | Уголок | |
| 30 | Ш***9 | Шайба А.8.01.08кп.019 | |
| 31 | Р***6 | Рукав 50x61,5-1,6 | |
| 32 | 4***0 | Труба | |
| 33 | В***К | Винт с шестигранной головкой | |
| 34 | Х***1 | Хомут | |
| 35 | 1***9 | Колено | |
| 36 | 7***2 | Переходник | |
| 37 | P***1 | Воздухоочиститель | |
| 38 | Х***1 | Хомут | |
| 39 | 3***0 | Шланг спирально-складочный | |
| 40 | 4***4 | Труба | |
| 41 | T***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
