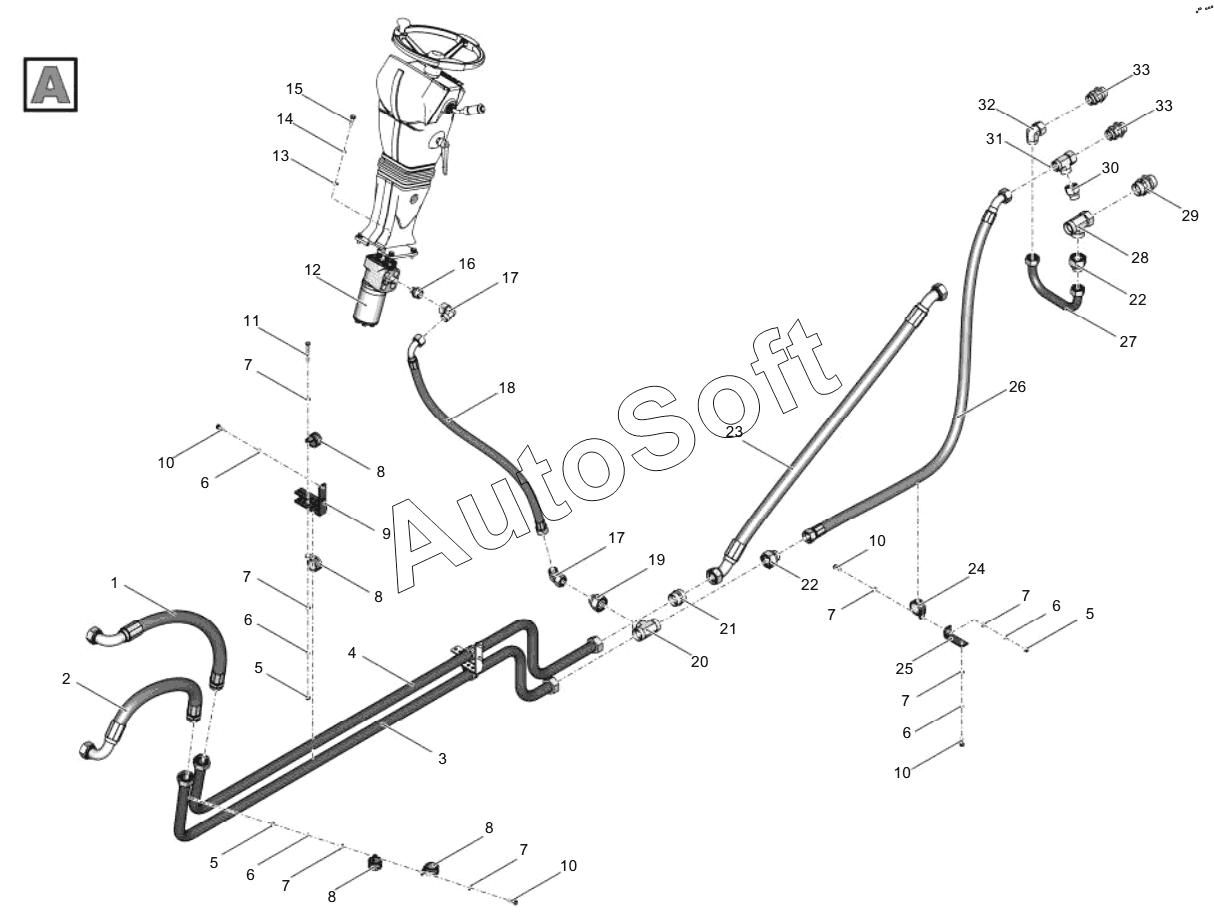

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424М-34.00.000 Гидросистема управления поворотом (10.05.2023)
11
21
20
19
18
17
17
16
15
14
13
12
22
22
10
10
10
10
9
8
8
8
8
7
7
7
7
7
7
7
6
6
6
6
6
5
5
5
4
3
2
32
33
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***L | Рукав армированный | |
| 2 | 1***L | Рукав армированный | |
| 3 | 4***1 | Труба | |
| 4 | 4***1 | Труба | |
| 5 | Г***К | Гайка | |
| 6 | Ш***9 | Шайба 8 65Г 019 | |
| 7 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 8 | R***6 | Хомут | |
| 9 | 4***1 | Кронштейн | |
| 10 | В***К | Винт с шестигранной головкой | |
| 11 | В***К | Винт с шестигранной головкой | |
| 12 | O***4 | Насос-дозатор | |
| 13 | Ш***9 | Шайба С.10.01.08КП.019 | |
| 14 | Ш***9 | Шайба 10 65Г 019 | |
| 15 | В***К | Винт с шестигранной головкой | |
| 16 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 17 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 18 | 1***L | Рукав армированный | |
| 19 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 20 | X***d | Т-образное резьбовое соединение | |
| 21 | X***d | Прямое резьбовое соединение | |
| 22 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 23 | 1***° | Рукав армированный | |
| 24 | R***1 | Хомут | |
| 25 | 7***1 | Кронштейн | |
| 26 | 1***L | Рукав армированный | |
| 27 | 4***0 | Труба | |
| 28 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 29 | X***d | Прямой переборочный соединитель | |
| 30 | X***d | Переходное резьбовое соединение с уплотнительным конусом | |
| 31 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 32 | X***d | Регулируемое L-образное резьбовое соединение с уплотнительным конусом | |
| 33 | X***d | Прямой переборочный соединитель | |
| 34 | X***d | Штуцер | |
| 35 | 2***L | Рукав армированный ТУ 22.19.30-029-39448337-2018 в пластиковой защите | |
| 36 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 37 | 2***L | Рукав армированный | |
| 38 | С***0 | Стяжка кабельная КСС 8x350 | |
| 39 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 40 | 2***L | Рукав армированный | |
| 41 | 4***4 | Труба | |
| 42 | 4***4 | Труба | |
| 43 | 2***L | Рукав армированный | |
| 44 | K***5 | Тройник | |
| 45 | 4***4 | Труба | |
| 46 | 4***4 | Труба | |
| 47 | Ш***9 | Шайба С.8.01.08кп.019 | |
| 48 | В***К | Винт с шестигранной головкой | |
| 49 | R***1 | Хомут с резиновым профилем | |
| 50 | В***К | Винт с шестигранной головкой | |
| 51 | В***К | Винт с шестигранной головкой | |
| 52 | К***0 | Клапан приоритетный | |
| 53 | X***d | Штуцер | |
| 54 | G***d | Прямой соединитель | |
| 55 | X***d | Прямой штуцерный соединитель с наружной резьбой | |
| 56 | К***1 | Клапан предохранительный VMPP 1 | |
| 57 | R***1 | Хомут | |
| 58 | 1***L | Рукав армированный | |
| 59 | 1***L | Рукав армированный | |
| 60 | 4***0 | Труба | |
| 61 | В***К | Винт с шестигранной головкой | |
| 62 | В***К | Винт с шестигранной головкой | |
| 63 | Г***К | Гайка | |
| 64 | 5***2 | Кронштейн | |
| 65 | 5***1 | Кронштейн | |
| 66 | 4***0 | Кронштейн | |
| 67 | X***d | Соединение угловое резьбовое регулируемое | |
| 68 | К***" | Кольцо | |
| 69 | П***" | Полуфланец SAE FH 3003 1" | |
| 70 | 2***L | Рукав армированный | |
| 71 | Г***К | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 72 | 2***L | Рукав армированный | |
| 73 | 2***L | Рукав армированный | |
| 74 | X***d | Соединительное колено типа "банджо" | |
| 75 | 7***0 | Труба | |
| 76 | 7***1 | Хомут | |
| 77 | Ш***9 | Шплинт 6,3x71.019 | |
| 78 | Г***9 | Гайка | |
| 79 | Ш***9 | Шайба | |
| 80 | 7***7 | Втулка | |
| 81 | Ц***2 | Гидроцилиндр | |
| 82 | 7***5 | Палец | |
| 83 | М***6 | Маслёнка 1.3.Ц6 |
