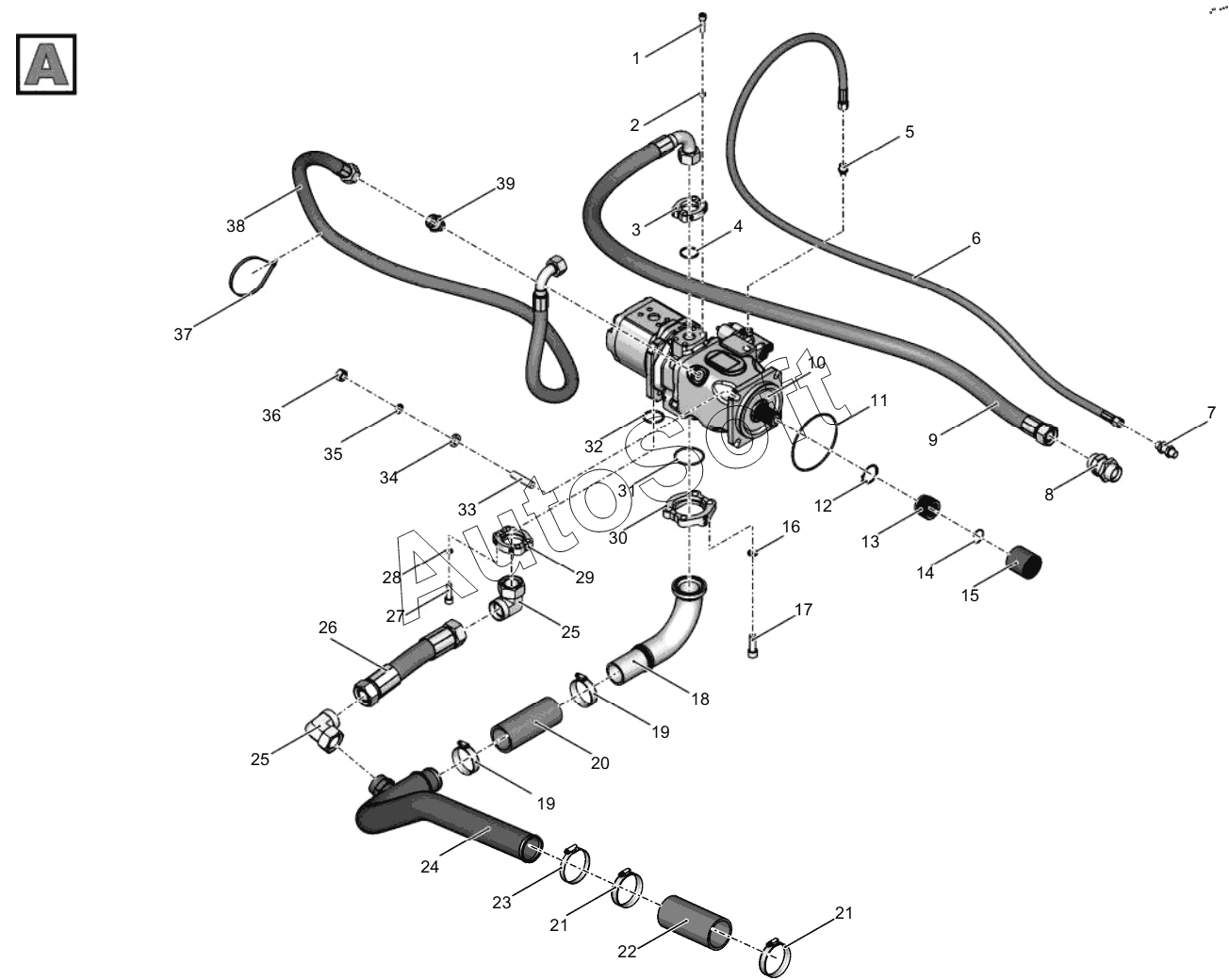

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424М-46.01.000 Гидросистема рамы подмоторной
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***К | Винт 3/8"x1.1/4"-UNC-8-А2К | |
| 2 | Ш***K | Шайба 3/8" - UNC-A2K | |
| 3 | П***" | Полуфланец SAE FH 3003 1" | |
| 4 | К***" | Кольцо | |
| 5 | X***3 | Прямое переборочное штуцерное соединение | |
| 6 | 2***L | Рукав армированный | |
| 7 | X***d | Прямой переборочный соединитель | |
| 8 | X***d | Прямой переборочный соединитель | |
| 9 | 4***L | Рукав армированный | |
| 10 | L***O | Насос аксиально-поршневой арт. RA88982420 | |
| 11 | К***3 | Кольцо 130-135-36-1-3 | |
| 12 | К***0 | Кольцо С40 | |
| 13 | 4***3 | Муфта | |
| 14 | 7***4 | Кольцо | |
| 15 | 4***6 | Втулка | |
| 16 | Ш***Z | Шайба 1/2" - FSt-Z | |
| 17 | В***К | Винт 1/2"x1.1/2"-UNC-8-А2К | |
| 18 | П***0 | Пресс-ниппель | |
| 19 | W***6 | Хомут червячный | |
| 20 | Р***6 | Рукав 50x61,5-1,6 | |
| 21 | Х***4 | Хомут | |
| 22 | Р***9 | Рукав | |
| 23 | Х***1 | Хомут | |
| 24 | 4***0 | Труба | |
| 25 | X***d | Регулируемое угловое резьбовое соединение с уплотнительным конусом | |
| 26 | N***L | Рукав армированный | |
| 27 | Г***К | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 28 | Ш***9 | Шайба 10 65Г 019 | |
| 29 | П***" | Полуфланец SAE FH 3004 1.1/4" | |
| 30 | П***" | Полуфланец SAE FH 3006 2" | |
| 31 | К***" | Кольцо | |
| 32 | К***" | Кольцо SAE O-RING 1 1/4" | |
| 33 | Ш***9 | Шпилька M14-6gx40.88.019 | |
| 34 | 7***5 | Шайба | |
| 35 | Ш***9 | Шайба 14 65Г 019 | |
| 36 | Г***К | Гайка | |
| 37 | С***0 | Стяжка кабельная КСС 8x350 | |
| 38 | 1***L | Рукав армированный | |
| 39 | X***3 | Прямой штуцерный соединитель с наружной резьбой | |
| 40 | 4***1 | Бак гидравлический | |
| 41 | Р***9 | Рукав | |
| 42 | V***d | Заглушка коническая | |
| 43 | 4***1 | Труба | |
| 44 | 4***К | Винт с шестигранной головкой | |
| 45 | Ш***9 | Шайба 8 65Г 019 | |
| 46 | Ш***9 | Шайба С.8.01.08КП.019 | |
| 47 | 4***1 | Кронштейн | |
| 48 | 5***3 | Кронштейн | |
| 49 | Г***К | Гайка | |
| 50 | Ш***9 | Шайба 16 65Г 019 | |
| 51 | Ш***9 | Шайба С.16.01.08КП.019 | |
| 52 | Г***К | Винт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
