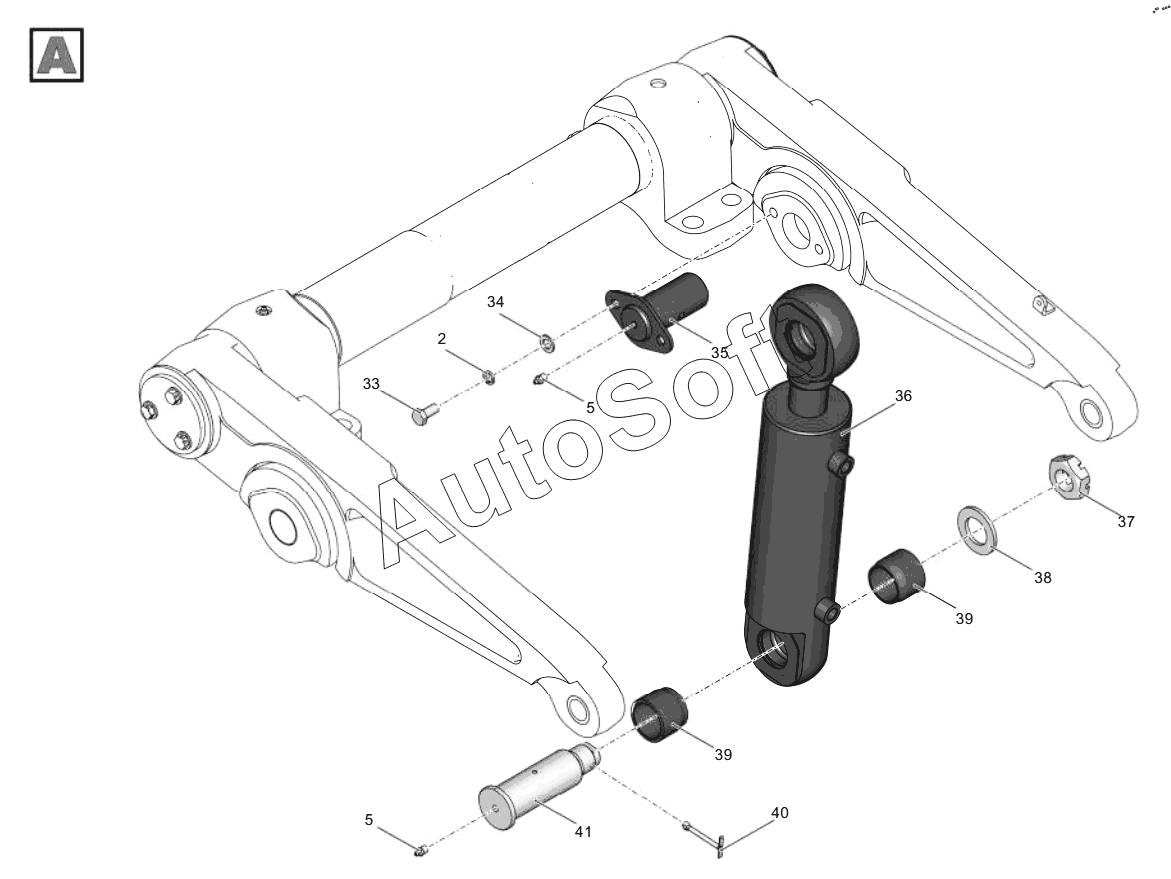

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424-46.28.000-20 Устройство навесное заднее
2
5
5
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***К | Винт с шестигранной головкой | |
| 2 | Ш***9 | Шайба 12 65Г 019 | |
| 3 | Ш***9 | Шайба | |
| 4 | 7***2 | Палец | |
| 5 | М***4 | Масленка 1.3 Ц6 | |
| 6 | Г***К | Винт с шестигранной головкой | |
| 7 | Ш***0 | Шайба | |
| 8 | Ш***8 | Шайба | |
| 9 | 4***0 | Проставка | |
| 10 | 3***1 | Кольцо стопорное наружное | |
| 11 | а***8 | Стабилизатор | |
| 12 | 4***1 | Кронштейн | |
| 13 | 4***1 | Проставка | |
| 14 | 4***2 | Втулка | |
| 15 | 4***2 | Втулка | |
| 16 | G***S | Подшипник | |
| 17 | 4***1 | Тяга | |
| 18 | Ш***C | Шар Cat. 3 D64 В37-56 ZN10C | |
| 19 | 4***1 | Тяга | |
| 20 | 4***1 | Кронштейн | |
| 21 | Ш***9 | Шплинт 6,3x45.019 | |
| 22 | 7***1 | Ось | |
| 23 | 4***1 | Раскос вертикальный | |
| 24 | 7***1 | Ось | |
| 25 | 4***0 | Вал рычагов | |
| 26 | 7***2 | Шпилька | |
| 27 | Ш***9 | Шайба А.24.01.08кп.019 | |
| 28 | Г***К | Гайка шестигранная самостопорящаяся | |
| 29 | 4***1 | Фиксатор | |
| 30 | 4***2 | Втулка | |
| 31 | 4***1 | Втулка | |
| 32 | К***2 | Кольцо стопорное 75x2,5 DIN 472 | |
| 33 | Г***К | Винт с шестигранной головкой | |
| 34 | Ш***9 | Шайба С.12.01.08кп.019 | |
| 35 | 2***2 | Палец гидроцилиндра | |
| 36 | Ц***3 | Гидроцилиндр | |
| 37 | Г***9 | Гайка | |
| 38 | Ш***9 | Шайба | |
| 39 | 7***7 | Втулка | |
| 40 | Ш***9 | Шплинт 6,3x71.019 | |
| 41 | 4***5 | Палец | |
| 42 | 4***0 | Тяга | |
| 43 | 4***0 | Ось | |
| 44 | Ш***4 | Шплинт 3,0x60 Form Е DIN 11024 | |
| 45 | 4***2 | Втулка | |
| 46 | 4***3 | Палец | |
| 47 | Г***К | Гайка | |
| 48 | Ш***9 | Шайба 10 65Г 019 | |
| 49 | Ш***9 | Шайба С.10.01.08КП.019 | |
| 50 | 4***0 | Поддержка | |
| 51 | Г***К | Винт с шестигранной головкой |
