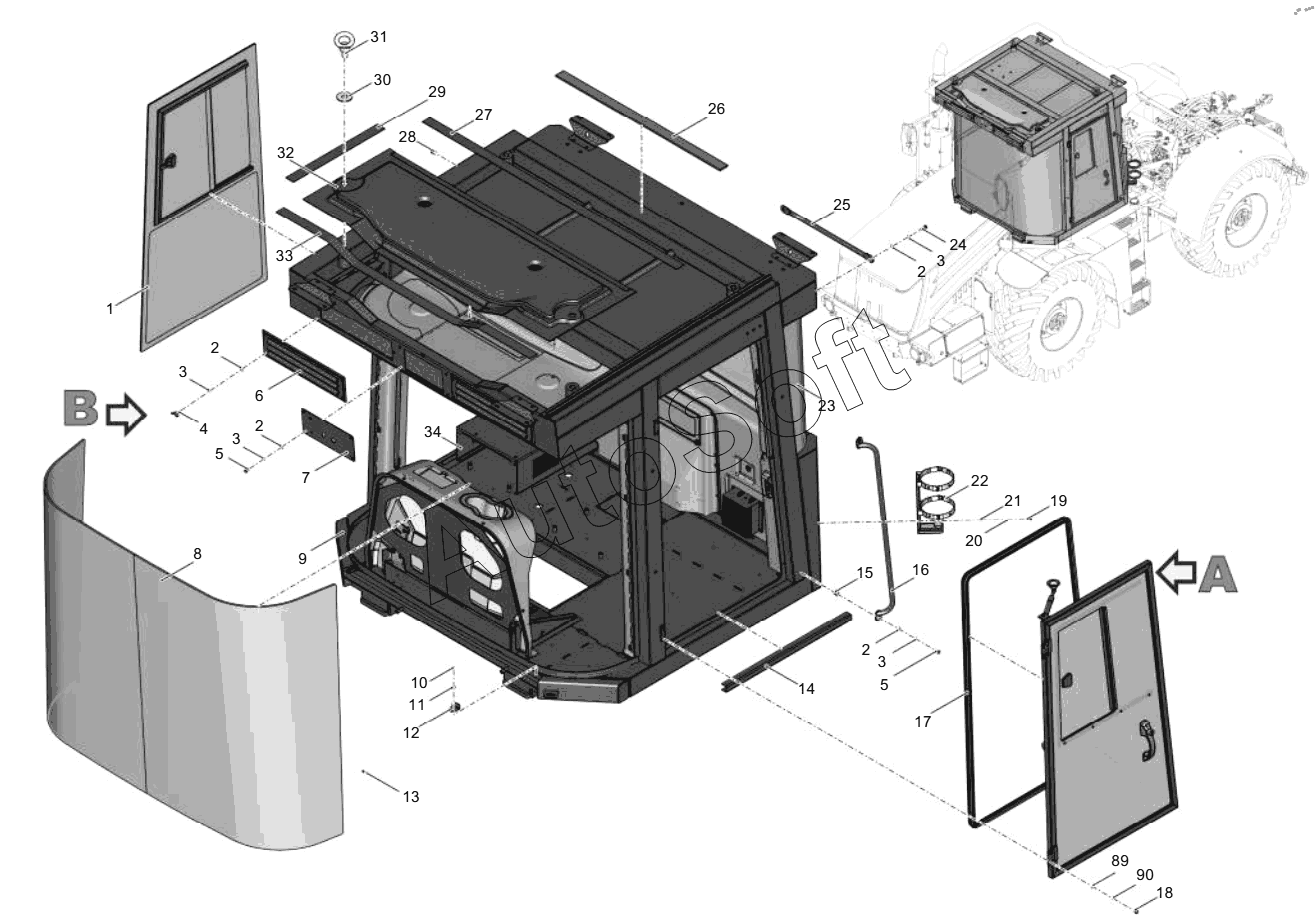

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424М-67.00.000-04 Кабина в сборе
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
5
4
3
3
3
3
2
2
2
2
32
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Стекло | |
| 2 | Ш***9 | Шайба А.8.01.08кп.019 | |
| 3 | Ш***6 | Шайба | |
| 4 | В***К | Винт барашковый DIN 316 - М8х25-А2К | |
| 5 | Г***К | Винт с шестигранной головкой | |
| 6 | 7***5 | Жалюзи | |
| 7 | 7***2 | Планка | |
| 8 | 4***1 | Стекло лобовое | |
| 9 | 4***0 | Кабина сварная | |
| 10 | Г***K | Заклёпка слепая | |
| 11 | Ш***9 | Шайба | |
| 12 | 7***4 | Уголок | |
| 13 | а***3 | Демпфер силиконовый 10x3.00 мм арт. AMR-BP-1003 | |
| 14 | 7***1 | Порог | |
| 15 | 2***0 | Гайка | |
| 16 | 7***1 | Поручень | |
| 17 | У***2 | Профиль | |
| 18 | Г***К | Винт с шестигранной головкой | |
| 19 | Г***К | Винт со скругленной головкой | |
| 20 | Ш***6 | Шайба | |
| 21 | Ш***9 | Шайба А.6.01.08кп.019 | |
| 22 | К***3 | Кронштейн транспортный КТХ-4 арт. 121-83 | |
| 23 | 7***7 | Стекло заднее | |
| 24 | Г***К | Винт с шестигранной головкой | |
| 25 | 7***0 | Поручень | |
| 26 | 7***8 | Накладка | |
| 27 | Л***м | Лента для герметизации 44 11В 50 мм | |
| 28 | 2***5 | Гайка | |
| 29 | Л***м | Лента для герметизации 44 11В 50 мм | |
| 30 | 7***8 | Прокладка | |
| 31 | Р***9 | Рым-болт | |
| 32 | 7***0 | Крышка | |
| 33 | Л***м | Лента для герметизации 44 11В 50 мм | |
| 34 | 7***2 | Кронштейн | |
| 35 | Г***К | Гайка | |
| 36 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 37 | 7***1 | Скоба | |
| 38 | 7***1 | Палец | |
| 39 | 7***1 | Петля кабины | |
| 40 | 7***7 | Ось | |
| 41 | П***2 | Пружина газовая | |
| 42 | 7***1 | Колпачок | |
| 43 | 7***0 | Дверь в сборе | |
| 44 | Г***К | Гайка | |
| 45 | Г***К | Винт со скругленной головкой | |
| 46 | М***n | Гайка | |
| 47 | 7***0 | Потолок | |
| 48 | 7***0 | Зеркало в сборе | |
| 49 | 7***2 | Кронштейн | |
| 50 | Г***К | Болт | |
| 51 | Ш***9 | Шайба С.6.01.08КП.019 | |
| 52 | а***4 | Крючок | |
| 53 | D***n | Шайба | |
| 54 | 7***0 | Накладка стойки задняя правая | |
| 55 | Г***К | Винт с шестигранной головкой | |
| 56 | 7***0 | Накладка стойки передняя правая | |
| 57 | 7***5 | Втулка | |
| 58 | 7***1 | Кронштейн | |
| 59 | а***7 | Профиль уплотнительный | |
| 60 | 7***3 | Кронштейн | |
| 61 | Г***К | Винт с полукруглой головкой и шестигранным углублением | |
| 62 | 7***1 | Заглушка | |
| 63 | Г***К | Винт с шестигранной головкой | |
| 64 | 7***0 | Накладка стойки передняя левая | |
| 65 | Г***К | Винт со скругленной головкой | |
| 66 | 7***1 | Крышка | |
| 67 | а***0 | Винт | |
| 68 | а***0 | Гайка | |
| 69 | а***2 | Фиксатор | |
| 70 | 7***7 | Изоляция | |
| 71 | D***К | Винт барашковый | |
| 72 | 7***0 | Лючок | |
| 73 | 7***1 | Лючок накладки задней | |
| 74 | 7***2 | Крышка | |
| 75 | Г***К | Болт | |
| 76 | 7***0 | Стенка задняя в сборе | |
| 77 | 7***0 | Накладка стойки задняя левая | |
| 78 | 7***2 | Кронштейн | |
| 79 | Г***9 | Гайка | |
| 80 | 7***4 | Кронштейн | |
| 81 | 7***0 | Панель | |
| 82 | 7***1 | Кожух | |
| 83 | 7***5 | Площадка | |
| 84 | Г***К | Винт с потайной головкой | |
| 85 | Б***9 | Болт |
