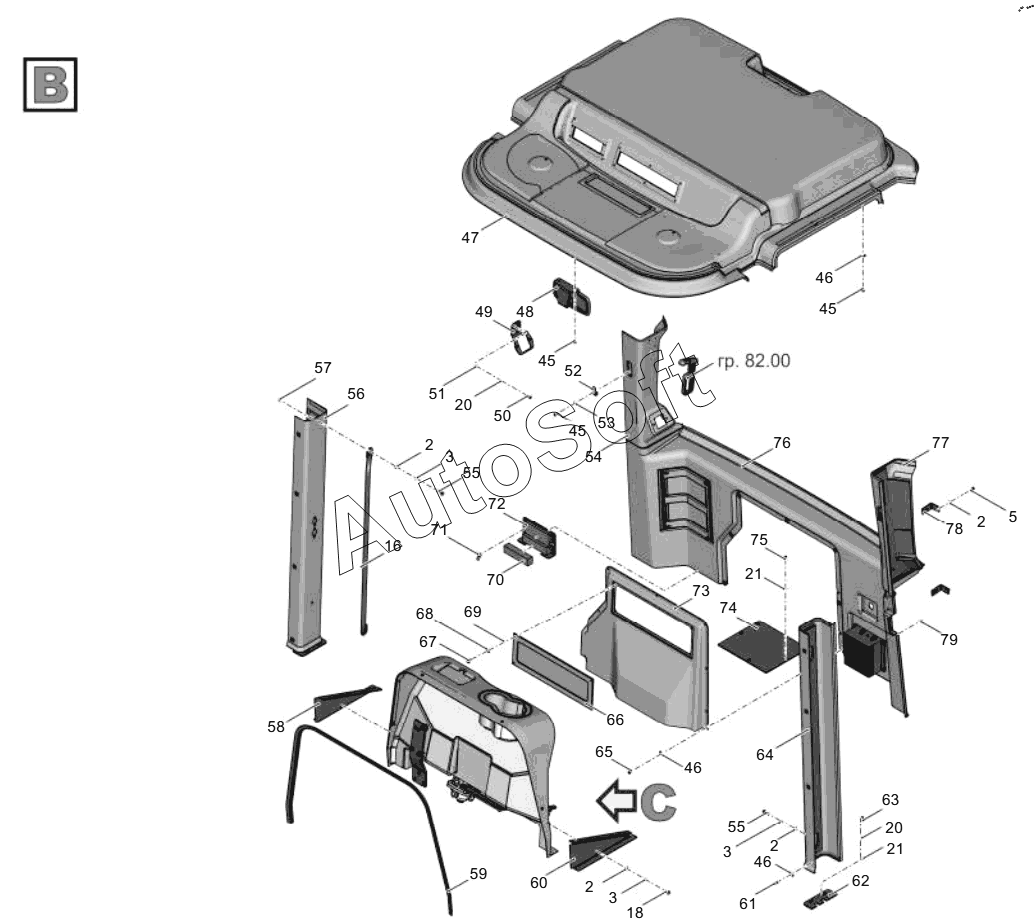

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 424М-67.00.000-04 Кабина в сборе
54
64
63
62
61
60
59
58
57
56
55
55
65
53
52
51
50
49
48
47
46
46
46
45
45
45
75
79
78
77
76
74
73
72
71
70
69
68
67
66
21
21
20
20
18
16
5
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Стекло | |
| 2 | Ш***9 | Шайба А.8.01.08кп.019 | |
| 3 | Ш***6 | Шайба | |
| 4 | В***К | Винт барашковый DIN 316 - М8х25-А2К | |
| 5 | Г***К | Винт с шестигранной головкой | |
| 6 | 7***5 | Жалюзи | |
| 7 | 7***2 | Планка | |
| 8 | 4***1 | Стекло лобовое | |
| 9 | 4***0 | Кабина сварная | |
| 10 | Г***K | Заклёпка слепая | |
| 11 | Ш***9 | Шайба | |
| 12 | 7***4 | Уголок | |
| 13 | а***3 | Демпфер силиконовый 10x3.00 мм арт. AMR-BP-1003 | |
| 14 | 7***1 | Порог | |
| 15 | 2***0 | Гайка | |
| 16 | 7***1 | Поручень | |
| 17 | У***2 | Профиль | |
| 18 | Г***К | Винт с шестигранной головкой | |
| 19 | Г***К | Винт со скругленной головкой | |
| 20 | Ш***6 | Шайба | |
| 21 | Ш***9 | Шайба А.6.01.08кп.019 | |
| 22 | К***3 | Кронштейн транспортный КТХ-4 арт. 121-83 | |
| 23 | 7***7 | Стекло заднее | |
| 24 | Г***К | Винт с шестигранной головкой | |
| 25 | 7***0 | Поручень | |
| 26 | 7***8 | Накладка | |
| 27 | Л***м | Лента для герметизации 44 11В 50 мм | |
| 28 | 2***5 | Гайка | |
| 29 | Л***м | Лента для герметизации 44 11В 50 мм | |
| 30 | 7***8 | Прокладка | |
| 31 | Р***9 | Рым-болт | |
| 32 | 7***0 | Крышка | |
| 33 | Л***м | Лента для герметизации 44 11В 50 мм | |
| 34 | 7***2 | Кронштейн | |
| 35 | Г***К | Гайка | |
| 36 | Ш***9 | Шайба А.12.01.08кп.019 | |
| 37 | 7***1 | Скоба | |
| 38 | 7***1 | Палец | |
| 39 | 7***1 | Петля кабины | |
| 40 | 7***7 | Ось | |
| 41 | П***2 | Пружина газовая | |
| 42 | 7***1 | Колпачок | |
| 43 | 7***0 | Дверь в сборе | |
| 44 | Г***К | Гайка | |
| 45 | Г***К | Винт со скругленной головкой | |
| 46 | М***n | Гайка | |
| 47 | 7***0 | Потолок | |
| 48 | 7***0 | Зеркало в сборе | |
| 49 | 7***2 | Кронштейн | |
| 50 | Г***К | Болт | |
| 51 | Ш***9 | Шайба С.6.01.08КП.019 | |
| 52 | а***4 | Крючок | |
| 53 | D***n | Шайба | |
| 54 | 7***0 | Накладка стойки задняя правая | |
| 55 | Г***К | Винт с шестигранной головкой | |
| 56 | 7***0 | Накладка стойки передняя правая | |
| 57 | 7***5 | Втулка | |
| 58 | 7***1 | Кронштейн | |
| 59 | а***7 | Профиль уплотнительный | |
| 60 | 7***3 | Кронштейн | |
| 61 | Г***К | Винт с полукруглой головкой и шестигранным углублением | |
| 62 | 7***1 | Заглушка | |
| 63 | Г***К | Винт с шестигранной головкой | |
| 64 | 7***0 | Накладка стойки передняя левая | |
| 65 | Г***К | Винт со скругленной головкой | |
| 66 | 7***1 | Крышка | |
| 67 | а***0 | Винт | |
| 68 | а***0 | Гайка | |
| 69 | а***2 | Фиксатор | |
| 70 | 7***7 | Изоляция | |
| 71 | D***К | Винт барашковый | |
| 72 | 7***0 | Лючок | |
| 73 | 7***1 | Лючок накладки задней | |
| 74 | 7***2 | Крышка | |
| 75 | Г***К | Болт | |
| 76 | 7***0 | Стенка задняя в сборе | |
| 77 | 7***0 | Накладка стойки задняя левая | |
| 78 | 7***2 | Кронштейн | |
| 79 | Г***9 | Гайка | |
| 80 | 7***4 | Кронштейн | |
| 81 | 7***0 | Панель | |
| 82 | 7***1 | Кожух | |
| 83 | 7***5 | Площадка | |
| 84 | Г***К | Винт с потайной головкой | |
| 85 | Б***9 | Болт |
