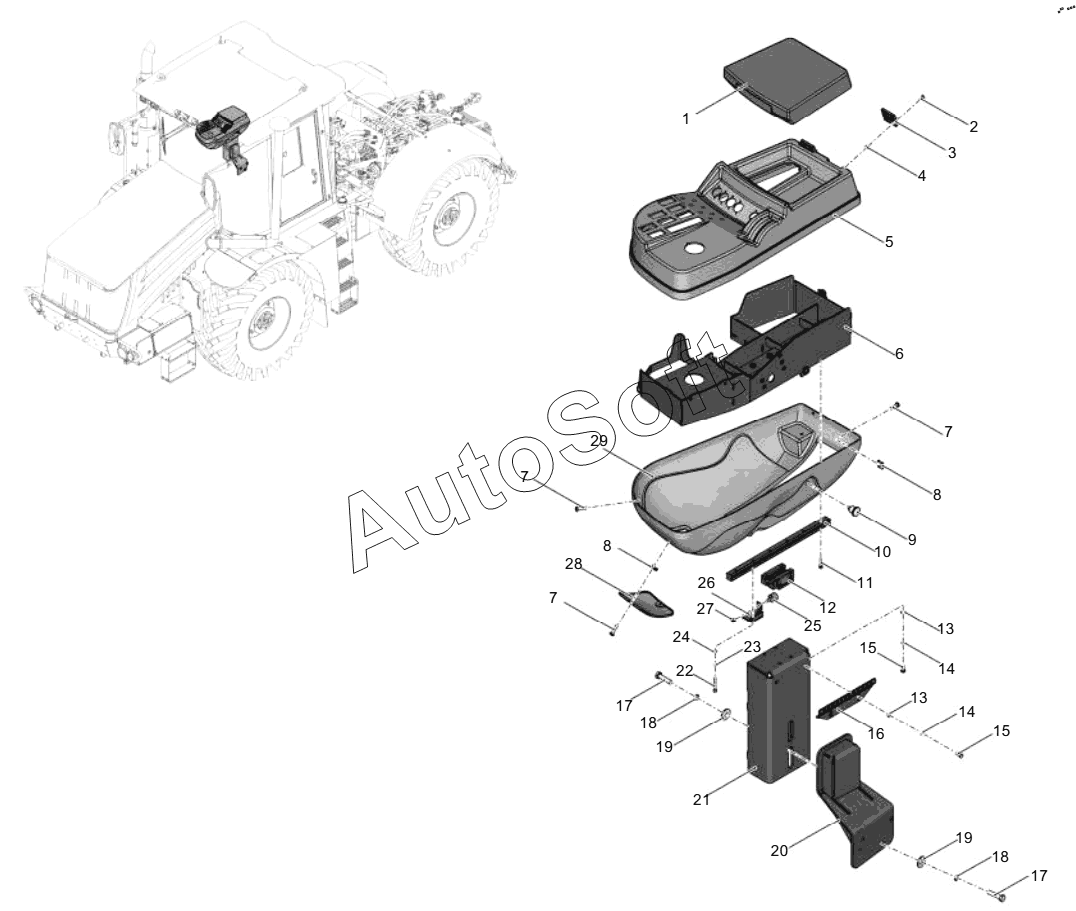

Каталог запасных частей к технике: ПТЗ К-525 Премиум (2023). 735-67.70.000-1-02 Подлокотник в сборе
15
15
29
28
27
26
25
24
23
22
21
20
19
19
18
18
17
17
16
1
14
14
13
13
12
11
10
9
8
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Подлокотник | |
| 2 | В***0 | Винт B2.M5-6gx16.48.016 | |
| 3 | G***W | Петля регулируемая | |
| 4 | М***К | Гайка | |
| 5 | 7***2 | Крышка блока | |
| 6 | 7***2 | Корпус | |
| 7 | Г***К | Винт со скруглённой головкой | |
| 8 | М***n | Гайка | |
| 9 | G***В | Штифт миниатюрный стопорный | |
| 10 | L***З | Направляющая рельсовая | |
| 11 | В***2 | Винт М5х10-8.8-А2К DIN 912 | |
| 12 | L***3 | Каретка рельсовая | |
| 13 | Ш***9 | Шайба А.6.01.08кп.019 | |
| 14 | Ш***9 | Шайба 6 65Г 019 | |
| 15 | Г***К | Болт с шестигранной головкой | |
| 16 | 7***1 | Гребёнка | |
| 17 | Г***К | Болт с шестигранной головкой | |
| 18 | Ш***9 | Шайба 10 65Г 019 | |
| 19 | Ш***9 | Шайба | |
| 20 | 7***2 | Кронштейн | |
| 21 | 7***0 | Стойка | |
| 22 | В***2 | Винт М6х10-8.8-А2К DIN 912 | |
| 23 | Ш***6 | Шайба 5 65Г 016 | |
| 24 | Ш***9 | Шайба | |
| 25 | D***6 | Демпфер | |
| 26 | 7***2 | Упор | |
| 27 | М***К | Гайка шестигранная низкая самостопорящаяся | |
| 28 | 7***3 | Лючок | |
| 29 | 7***1 | Кожух нижний |
