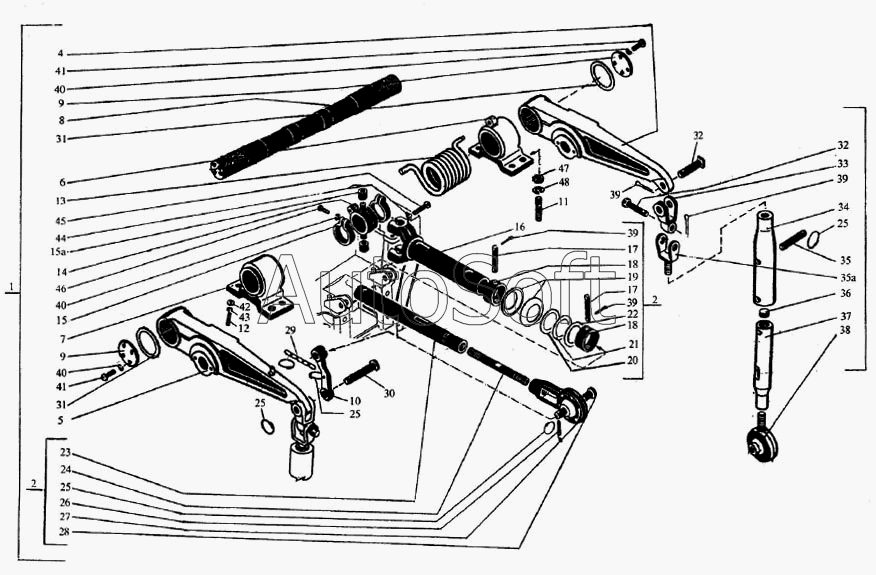

Каталог запасных частей к технике: ПТЗ К-744Р2. Механизм навески (верхняя часть) входит в 744-4628000
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
37
38
39
39
39
39
40
40
40
41
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Вал рычагов | |
| 2 | 7***2 | Тяга центральная | |
| 3 | 7***0 | Раскос вертикальный | |
| 4 | 2***0 | Рычаг главный | |
| 5 | 2***1 | Рычаг главный | |
| 6 | 2***0 | Опора правая | |
| 7 | 2***7 | Опора | |
| 8 | 2***1 | Вал рычагов | |
| 9 | 2***1 | Заглушка | |
| 10 | 2***9 | Кронштейн | |
| 11 | 2***9 | Шпилька | |
| 12 | 2***8 | Шпилька | |
| 13 | 7***7 | Пружина | |
| 14 | 7***7 | Цапфа | |
| 15 | 7***1 | Втулка {а} | |
| 15 | 7***1 | Хомут | |
| 16 | 7***0 | Вилка | |
| 17 | 7***1 | Палец | |
| 18 | 7***2 | Втулка | |
| 19 | 7***4 | Пружина | |
| 20 | 7***5 | Шайба | |
| 21 | 7***1 | Шайба | |
| 22 | 7***2 | Шайба | |
| 23 | 7***8 | Труба | |
| 24 | 7***1 | Винт | |
| 25 | 7***1 | Кольцо | |
| 26 | 7***3 | Чека | |
| 27 | 7***2 | Шарнир | |
| 28 | 7***1 | Палец | |
| 29 | 7***1 | Цепь | |
| 30 | 7***9 | Ось | |
| 31 | 7***4 | Шайба | |
| 32 | 7***8 | Ось | |
| 33 | 7***2 | Вилка | |
| 34 | 7***2 | Труба | |
| 35 | 7***3 | Винт {а} | |
| 35 | 7***1 | Палец | |
| 36 | 7***4 | Заглушка | |
| 37 | 7***8 | Труба | |
| 38 | 7***1 | Шарнир | |
| 39 | 6***5 | Шплинт | |
| 40 | 1***Г | Шайба | |
| 41 | М***5 | Болт | |
| 42 | М***4 | Гайка | |
| 43 | 2***Г | Шайба | |
| 44 | 2***1 | Шайба стопорная | |
| 45 | М***0 | Болт | |
| 46 | М***0 | Болт | |
| 47 | М***7 | Гайка | |
| 48 | 2***Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
