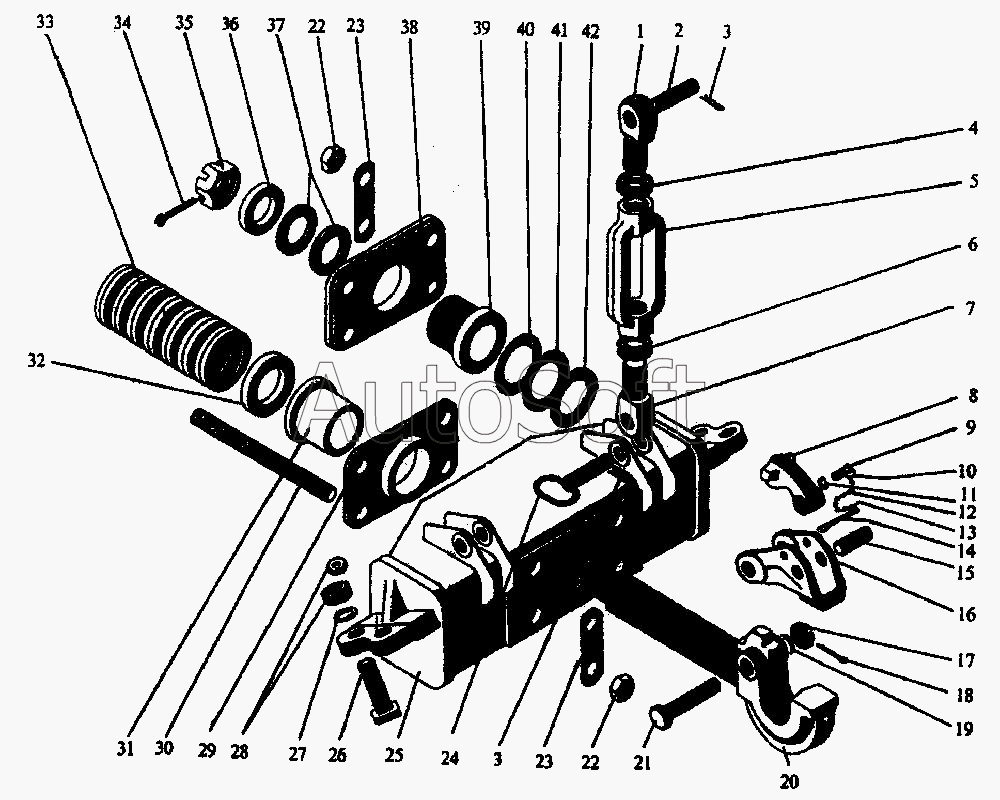

Каталог запасных частей к технике: ПТЗ K-744P1 (2001). Крюк гидрофицированный
33
23
23
24
25
26
27
28
29
30
31
32
22
22
34
35
36
37
38
39
40
41
42
12
2
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Винт стяжной | |
| 2 | 7***1 | Палец | |
| 3 | [***] | Шплинт 18 | |
| 4 | [***] | Гайка М36х3 | |
| 5 | 7***5 | Гайка | |
| 6 | [***] | Гайка М36х3 левая | |
| 7 | 7***2 | Винт стяжной | |
| 8 | 7***8 | Собачка защелки | |
| 9 | [***] | Болт 3М8х35 | |
| 10 | 7***2 | Скобка | |
| 11 | [***] | Шайба 8.65Г | |
| 12 | 7***3 | Звено цепочки | |
| 13 | 7***1 | Крючок | |
| 14 | 7***8 | Шплинт пружинный | |
| 15 | 7***9 | Ось собачки | |
| 16 | 7***1 | Защелка | |
| 17 | [***] | Гайка М24х2 | |
| 18 | [***] | Шплинт 5х45 | |
| 19 | [***] | Шайба 24.01 | |
| 20 | 7***1 | Крюк | |
| 21 | 7***1 | Палец защелки | |
| 22 | [***] | Гайка М20х1,5 | |
| 23 | 7***8 | Планка | |
| 24 | 7***1 | Палец в сборе | |
| 25 | 7***0 | Балка | |
| 26 | 7***3 | Палец | |
| 27 | [***] | Шайба 30.01 | |
| 28 | [***] | Гайка М30х2 | |
| 29 | 7***1 | Фланец | |
| 30 | 7***7 | Шпилька | |
| 31 | 7***1 | Втулка | |
| 32 | 7***2 | Шайба | |
| 33 | [***] | Пружина НС 100х60х7х2 | |
| 34 | [***] | Шплинт 8х90 | |
| 35 | 7***1 | Гайка | |
| 36 | [***] | Шайба 48.01 | |
| 37 | 7***9 | Прокладка | |
| 38 | 7***1 | Фланец | |
| 39 | 7***4 | Втулка | |
| 40 | 7***1 | Прокладка | |
| 41 | 7***2 | Прокладка | |
| 42 | 7***3 | Прокладка |
