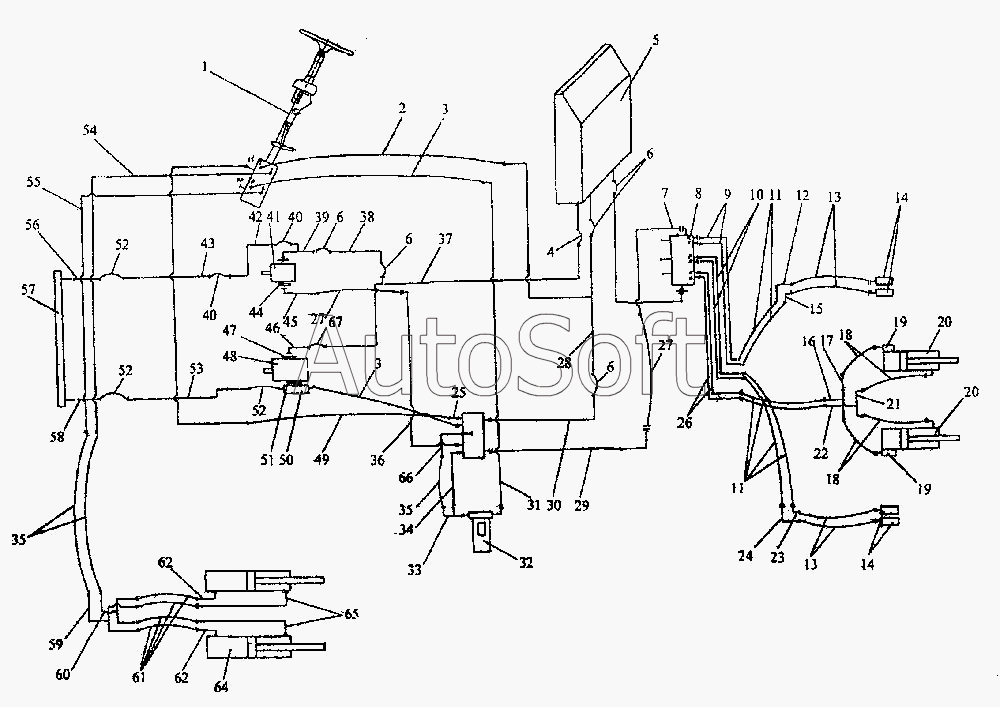

Каталог запасных частей к технике: ПТЗ K-744P1 (2001). Схема гидравлических систем управления поворотом и навесного оборудования
42
50
49
48
47
46
45
44
43
51
41
40
40
39
38
37
36
35
35
34
52
52
52
53
54
55
56
57
58
59
60
61
62
62
64
65
66
67
9
17
16
15
14
14
13
13
12
11
11
10
18
18
8
7
6
6
6
6
5
4
3
3
2
1
19
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Колонка рулевая | |
| 2 | 7***2 | Рукав | |
| 3 | 2***1 | Рукав | |
| 4 | 6***3 | Рукав ГОСТ 10362-76 | |
| 5 | 7***3 | Гидробак | |
| 6 | 4***6 | Рукав ГОСТ 10362-76 | |
| 7 | 7***0 | Труба | |
| 8 | Р***8 | Гидрораспределитель | |
| 9 | 7***0 | Труба | |
| 10 | 7***1 | Труба | |
| 11 | 9***1 | Рукав | |
| 12 | 7***0 | Труба | |
| 13 | 2***2 | Рукав | |
| 14 | N***S | Полумуфта быстрозапираемого устройства | |
| 15 | 7***1 | Труба | |
| 16 | 7***0 | Труба | |
| 17 | 7***4 | Труба | |
| 18 | 2***0 | Рукав | |
| 19 | 7***0 | Клапан гидромеханический | |
| 20 | 2***0 | Гидроцилиндр | |
| 21 | 7***5 | Труба | |
| 22 | 7***1 | Труба | |
| 23 | 7***3 | Труба | |
| 24 | 7***2 | Труба | |
| 25 | 7***0 | Переходник | |
| 26 | 7***0 | Труба | |
| 27 | 7***1 | Рукав | |
| 28 | 7***0 | Труба | |
| 29 | 7***1 | Труба | |
| 30 | 7***0 | Угольник | |
| 31 | 7***0 | Труба | |
| 32 | D***1 | Фильтр напорный | |
| 33 | 7***0 | Труба | |
| 34 | 7***3 | Труба | |
| 35 | 2***0 | Рукав | |
| 36 | 7***0 | Труба | |
| 37 | 7***0 | Труба | |
| 38 | 7***4 | Труба | |
| 39 | 7***0 | Фланец | |
| 40 | [***] | Рукав 20х29-1,6 ГОСТ 10362-76 | |
| 41 | [***] | Насос НШ50А-ЗЛ ОСТ 23.1.92-88 | |
| 42 | 7***3 | Труба | |
| 43 | 7***0 | Труба | |
| 44 | [***] | Кольцо 048-054-36-1-3 ГОСТ 9833-73 | |
| 45 | 7***0 | Фланец | |
| 46 | 7***1 | Патрубок | |
| 47 | 7***1 | Прокладка | |
| 48 | [***] | Насос Н100А-ЗЛ ОСТ 23.1.92-88 | |
| 49 | 9***3 | Рукав | |
| 50 | 7***0 | Регулятор расхода | |
| 51 | [***] | Кольцо 048-054-36-1-3 ГОСТ 9833-73 | |
| 52 | 7***0 | Рукав | |
| 53 | 7***1 | Труба | |
| 54 | 7***0 | Труба | |
| 55 | 7***1 | Труба | |
| 56 | 7***0 | Труба | |
| 57 | 7***0 | Радиатор масляный | |
| 58 | 7***1 | Труба | |
| 59 | 7***1 | Труба | |
| 60 | 7***0 | Труба | |
| 61 | 7***0 | Рукав | |
| 62 | 7***0 | Угольник | |
| 64 | Ц***3 | Цилиндр | |
| 65 | 7***0 | Труба | |
| 66 | 7***1 | Труба | |
| 67 | [***] | Рукав 65х77,5-03 ГОСТ 10362-76 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
