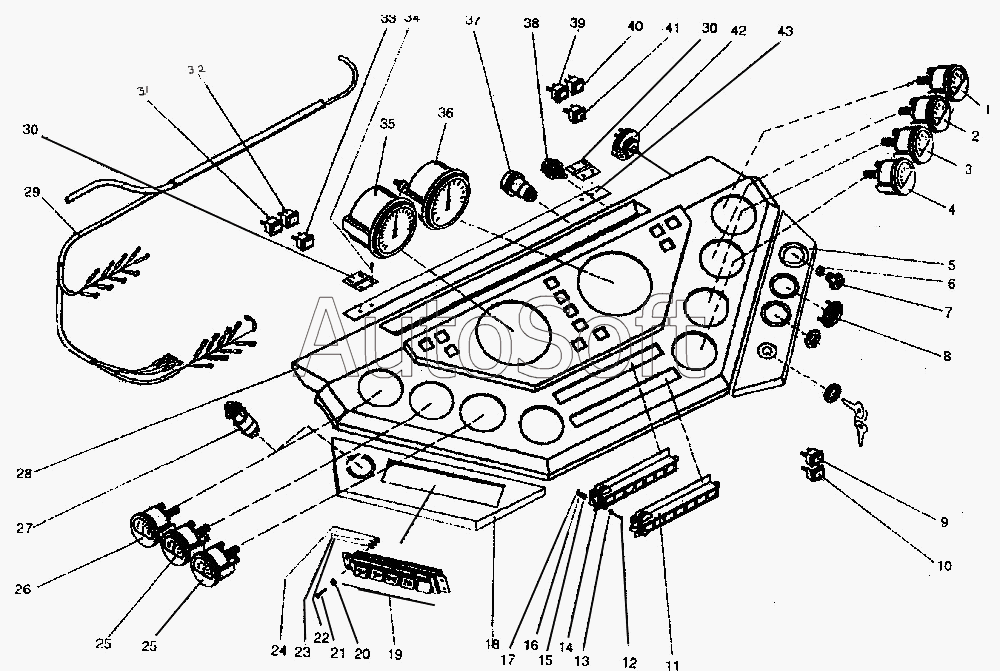

Каталог запасных частей к технике: ПТЗ K-744P1 (2001). Щиток приборов
33
23
24
25
25
26
27
28
29
30
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Приемник 14.3810 | |
| 2 | [***] | Приемник УБ-170-01-У-ХЛ | |
| 3 | [***] | Указатель напряжения 11.3812 | |
| 4 | [***] | Приемник УК170-01-У-ХЛ | |
| 5 | 7***8 | Панель | |
| 6 | 7***4 | Гайка | |
| 7 | 7***0 | Ручка | |
| 8 | 2***3 | Заглушка | |
| 9 | [***] | Контрольная лампа 2212.3803-07 | |
| 10 | [***] | Контрольная лампа 2212.3803-08 | |
| 11 | [***] | Блок контрольных ламп 2311.3803-06 | |
| 12 | [***] | Винт ВМЗ-6gх20.48.016 | |
| 13 | [***] | Банка М4х10х8 | |
| 14 | [***] | Блок контрольных ламп 2311.3803-08 | |
| 15 | [***] | Шайба 3.65Г.05 | |
| 16 | [***] | Шайба А3.01.019 | |
| 17 | [***] | Гайка М3-6Н.5.019 | |
| 18 | 7***7 | Панель | |
| 19 | [***] | Блок клавишных выключателей 53.3710-06.09 | |
| 20 | [***] | Гайка М5-6Н.5.019 | |
| 21 | [***] | Винт ВМ5-6gх20.48.019 | |
| 22 | [***] | Шайба 5.65Г.05 | |
| 23 | [***] | Шайба А5.01.019 | |
| 24 | [***] | Гайка М5-6Н.5.019 | |
| 25 | [***] | Приемник указателя температуры 01180695 | |
| 26 | [***] | Приемник указателя давления М173798 | |
| 27 | [***] | Выключатель аварийной сигнализации 32.3710 | |
| 28 | 7***6 | Панель приборная | |
| 29 | 7***1 | Жгут проводов щитка приборов | |
| 30 | 7***1 | Петля | |
| 31 | [***] | Контрольная лампа 2212.3803-01 | |
| 32 | [***] | Контрольная лампа 2212.3803-02 | |
| 33 | [***] | Контрольная лампа 2212.3803-28 | |
| 34 | [***] | Винт ВМ4-6gх12.48.019 | |
| 35 | [***] | Показывающий прибор 18.3813-У-ХЛ | |
| 36 | [***] | Показывающий прибор 18.3802-У-ХЛ | |
| 37 | [***] | Выключатель стартера и приборов ВК353У | |
| 38 | [***] | Выключатель кнопочный 11.3704 | |
| 39 | [***] | Контрольная лампа 2212.3803 | |
| 40 | [***] | Контрольная лампа 2212.3803-05 | |
| 41 | [***] | Контрольная лампа 2212.3803-37 | |
| 42 | [***] | Выключатель света с реостатом ВК416-Б-01 | |
| 43 | 7***1 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
