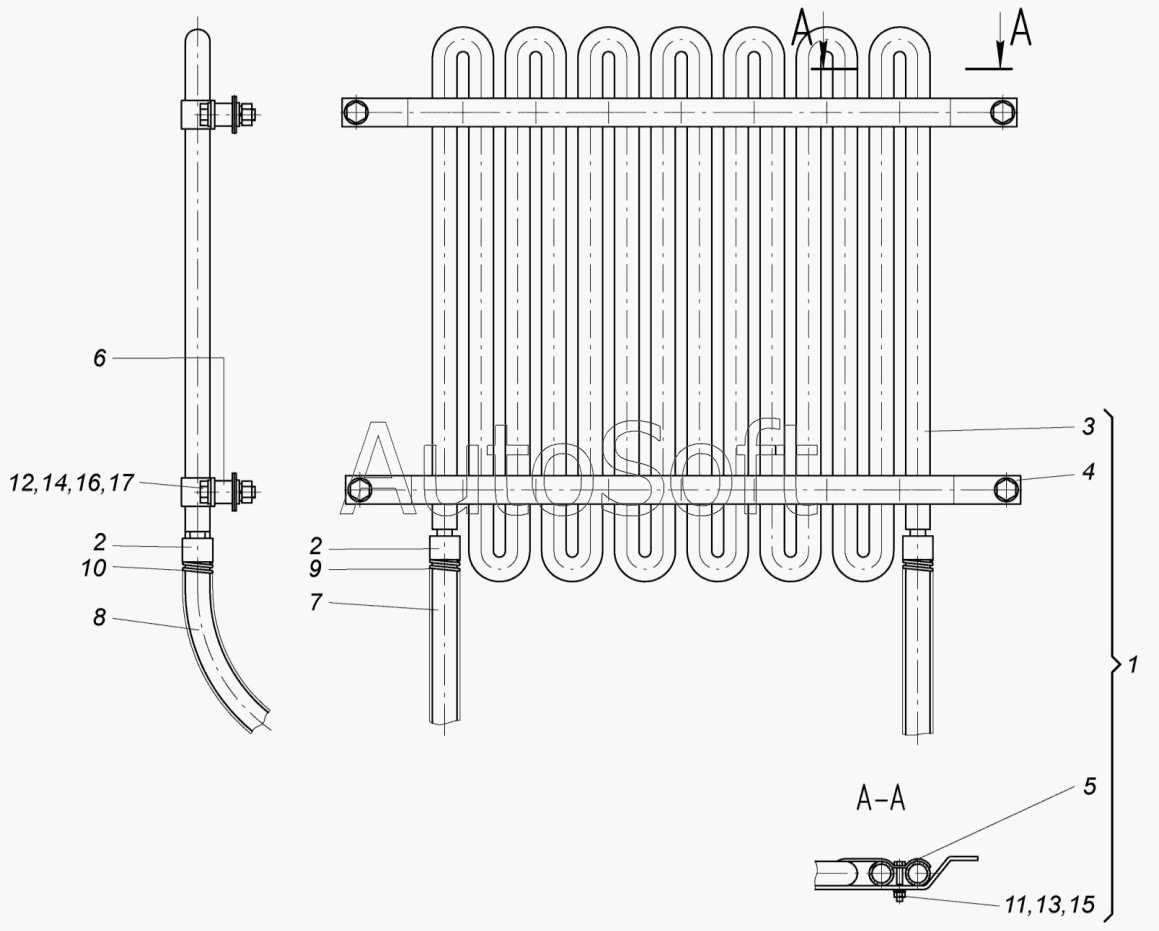

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Трубопроводы масляного радиатора
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Радиатор масляный | |
| 2 | Х***0 | Хомут | |
| 3 | 1***8 | Радиатор | |
| 4 | 1***9 | Планка | |
| 5 | 1***5 | Лента | |
| 6 | 1***2 | Бонка | |
| 7 | 1***2 | Шланг | |
| 8 | 1***3 | Шланг | |
| 9 | 1***2 | Оболочка | |
| 10 | 1***3 | Оболочка | |
| 11 | М***6 | Болт | |
| 12 | М***6 | Болт (d=8, l=40, L0=22, H=5, S=12) | |
| 13 | М***5 | Гайка | |
| 14 | М***5 | Гайка | |
| 15 | 6***2 | Шайба | |
| 16 | 8***2 | Шайба | |
| 17 | 8***1 | Шайба |
