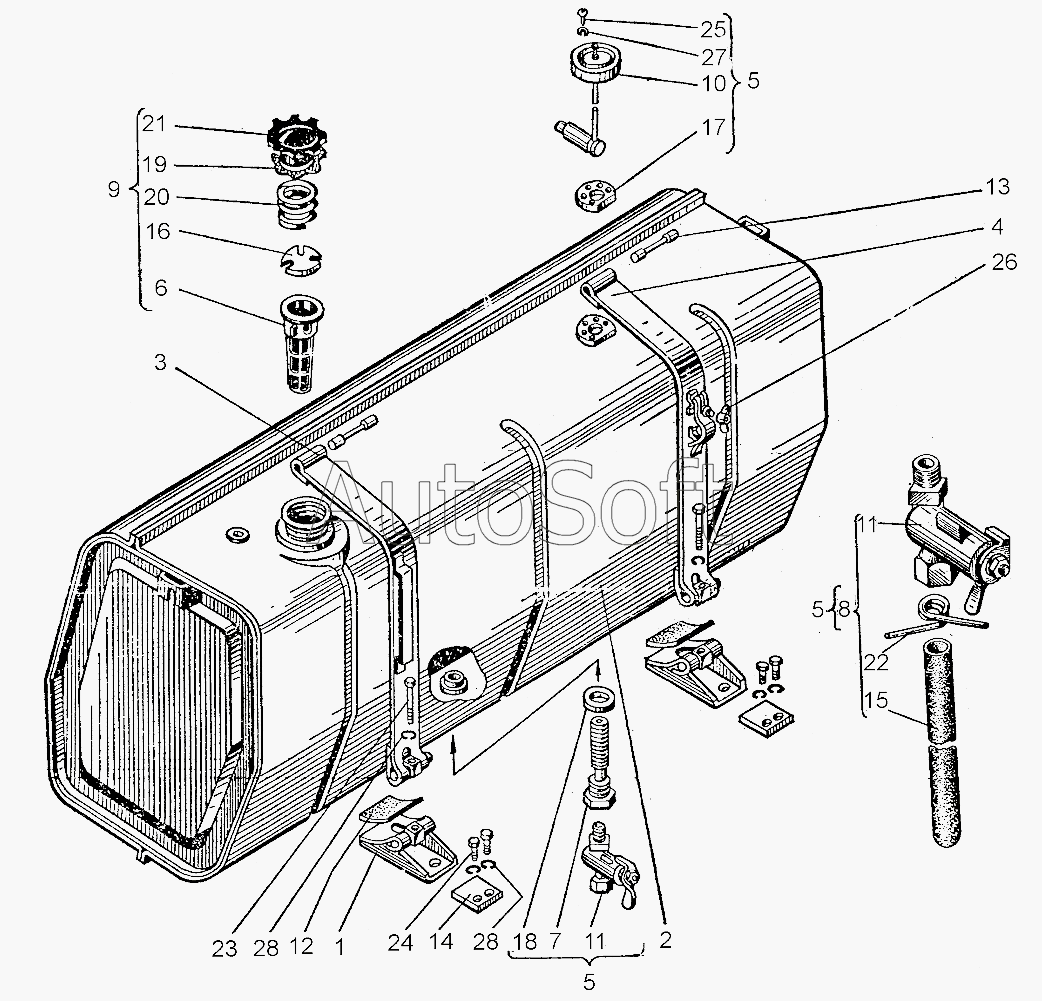

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Бак топливный
14
28
28
27
26
25
24
23
22
21
20
19
18
17
16
15
150М.50.001
13
12
11
11
10
9
8
7
7
6
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150М.50.001 | 1***1 | Бак топливный | |
| 1 | 1***1 | Постель бака | |
| 2 | 1***А | Бак топливный | |
| 3 | 1***3 | Лента бака левая | |
| 4 | 1***4 | Лента бака правая | |
| 5 | 1***5 | Бак топливный | |
| 6 | 1***6 | Фильтр 160Б ГОСТ 15870-84 | |
| 7 | 1***8 | Переходник | |
| 7 | 1***2 | Переходник | |
| 8 | 1***9 | Кран со шлангом | |
| 9 | 7***4 | Крышка в сборе | |
| 10 | Б***Д | Датчик указателя уровня топлива | |
| 11 | П***1 | Кран пробковый | |
| 12 | 1***А | Прокладка под бак | |
| 13 | 1***5 | Палец | |
| 14 | 1***8 | Пластина | |
| 15 | 1***8 | Шланг сливной | |
| 16 | 1***3 | Заслонка | |
| 17 | 1***Б | Прокладка | |
| 18 | 5***А | Прокладка краника | |
| 19 | 7***3 | Прокладка | |
| 20 | 7***6 | Пружина | |
| 21 | 7***2 | Облицовка | |
| 22 | П***0 | Проволока | |
| 23 | М***5 | Болт | |
| 24 | М***6 | Болт | |
| 25 | М***3 | Винт | |
| 26 | М***2 | Гайка | |
| 27 | 5***2 | Шайба | |
| 28 | 1***2 | Шайба |
