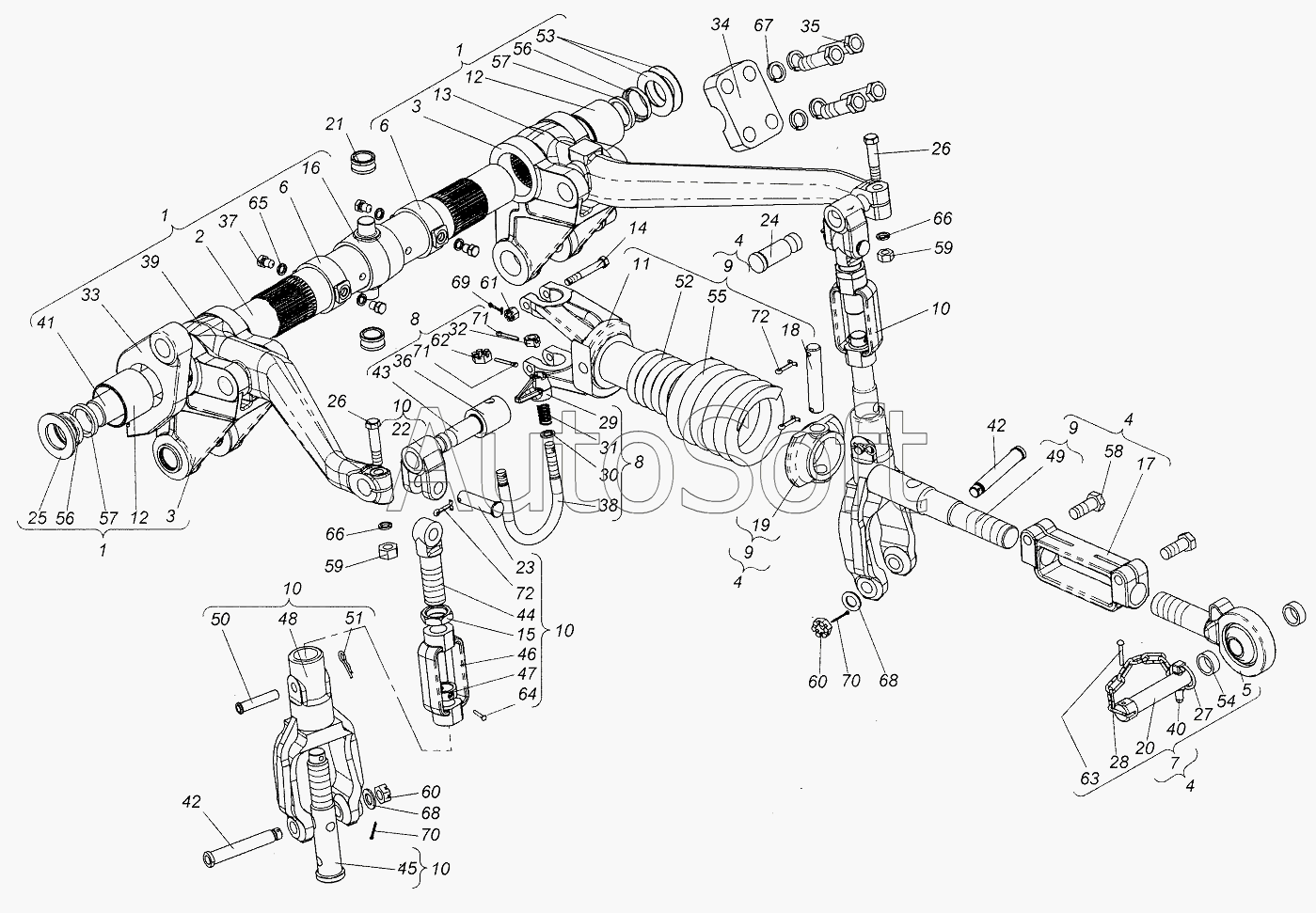

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Устройство навесное
45
54
53
52
51
50
49
48
47
46
55
44
43
42
42
41
40
39
38
37
64
72
72
71
71
70
70
69
68
68
67
66
66
65
36
63
62
61
60
60
59
59
58
57
57
56
56
8
8
17
16
15
14
13
12
12
11
10
10
10
10
10
9
9
9
18
7
6
6
5
4
4
4
4
3
3
2
1
1
1
151К.56.001-01
27
35
34
33
32
31
30
29
28
151К.56.001
26
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.56.001 | 1***1 | Устройство навесное | |
| 151К.56.001-01 | 1***1 | Устройство навесное | |
| 1 | 1***6 | Ось верхняя | |
| 2 | 1***8 | Вал рычагов | |
| 3 | 1***5 | Рычаг штока | |
| 4 | 1***В | Тяга верхняя | |
| 5 | 1***А | Головка | |
| 6 | 1***2 | Кольцо упорное в сборе | |
| 7 | 1***А | Головка с пальцем | |
| 8 | 1***1 | Фиксатор в сборе | |
| 9 | 1***А | Вилка | |
| 10 | 1***9 | Раскос в сборе | |
| 11 | 1***1 | Вилка | |
| 12 | 1***4 | Втулка | |
| 13 | 1***3 | Рычаг подъемный | |
| 14 | 7***6 | Гайка упорная | |
| 15 | 7***8 | Гайка М36 ГОСТ 2526-62 | |
| 16 | 7***9 | Траверса верхней тяги | |
| 17 | 7***А | Муфта верхней тяги | |
| 18 | 7***6 | Палец | |
| 19 | 7***7 | Шайба упорная | |
| 20 | 7***8 | Палец верхней тяги | |
| 21 | 7***1 | Втулка малая | |
| 22 | 7***А | Серьга раскоса | |
| 23 | 7***5 | Палец серьги раскоса | |
| 24 | 7***1 | Палец рычага малый | |
| 25 | 7***9 | Шайба | |
| 26 | 7***1 | Болт рычагов | |
| 27 | 7***5 | Кольцо чеки | |
| 28 | 7***1 | Цепочка | |
| 29 | 7***А | Упор поворотный | |
| 30 | 7***8 | Шайба фиксатора | |
| 31 | 7***9 | Пружина фиксатора | |
| 32 | 7***4 | Шайба фиксатора | |
| 33 | 1***3 | Рычаг упорный | |
| 34 | 1***2 | Крышка бугеля стойки | |
| 35 | 1***3 | Болт специальный | |
| 36 | 1***4 | Втулка фиксатора | |
| 37 | 1***9 | Винт установочный | |
| 38 | 1***1 | Фиксатор | |
| 39 | 1***А | Рычаг подъемный левый | |
| 40 | 1***3 | Чека | |
| 41 | 1***1 | Ось верхняя | |
| 42 | 1***1 | Палец рычагов нижний | |
| 43 | 1***2 | Палец рычага | |
| 44 | 1***5 | Винт раскоса верхний | |
| 45 | 1***6 | Винт раскоса | |
| 46 | 1***7 | Муфта раскоса | |
| 47 | 1***8 | Кольцо предохранительное | |
| 48 | 1***3 | Вилка раскоса | |
| 49 | 1***7 | Винт | |
| 50 | 1***2 | Ось | |
| 51 | 1***3 | Шплинт | |
| 52 | 1***3 | Пружина | |
| 53 | 1***6 | Шайба | |
| 54 | 1***7 | Втулка | |
| 55 | 1***3 | Пружина | |
| 56 | 1***1 | Колпак | |
| 57 | 1***2 | Кольцо СП-60-47-8 ГОСТ 6308-71 | |
| 58 | М***6 | Болт | |
| 59 | М***5 | Гайка | |
| 60 | М***5 | Гайка | |
| 61 | М***8 | Гайка | |
| 62 | М***9 | Гайка | |
| 63 | 6***9 | Заклепка | |
| 64 | 8***0 | Заклепка | |
| 65 | 1***2 | Шайба | |
| 66 | 1***2 | Шайба | |
| 67 | 2***2 | Шайба | |
| 68 | 2***1 | Шайба | |
| 69 | 3***7 | Шплинт | |
| 70 | 4***7 | Шплинт | |
| 71 | 5***7 | Шплинт | |
| 72 | 6***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
