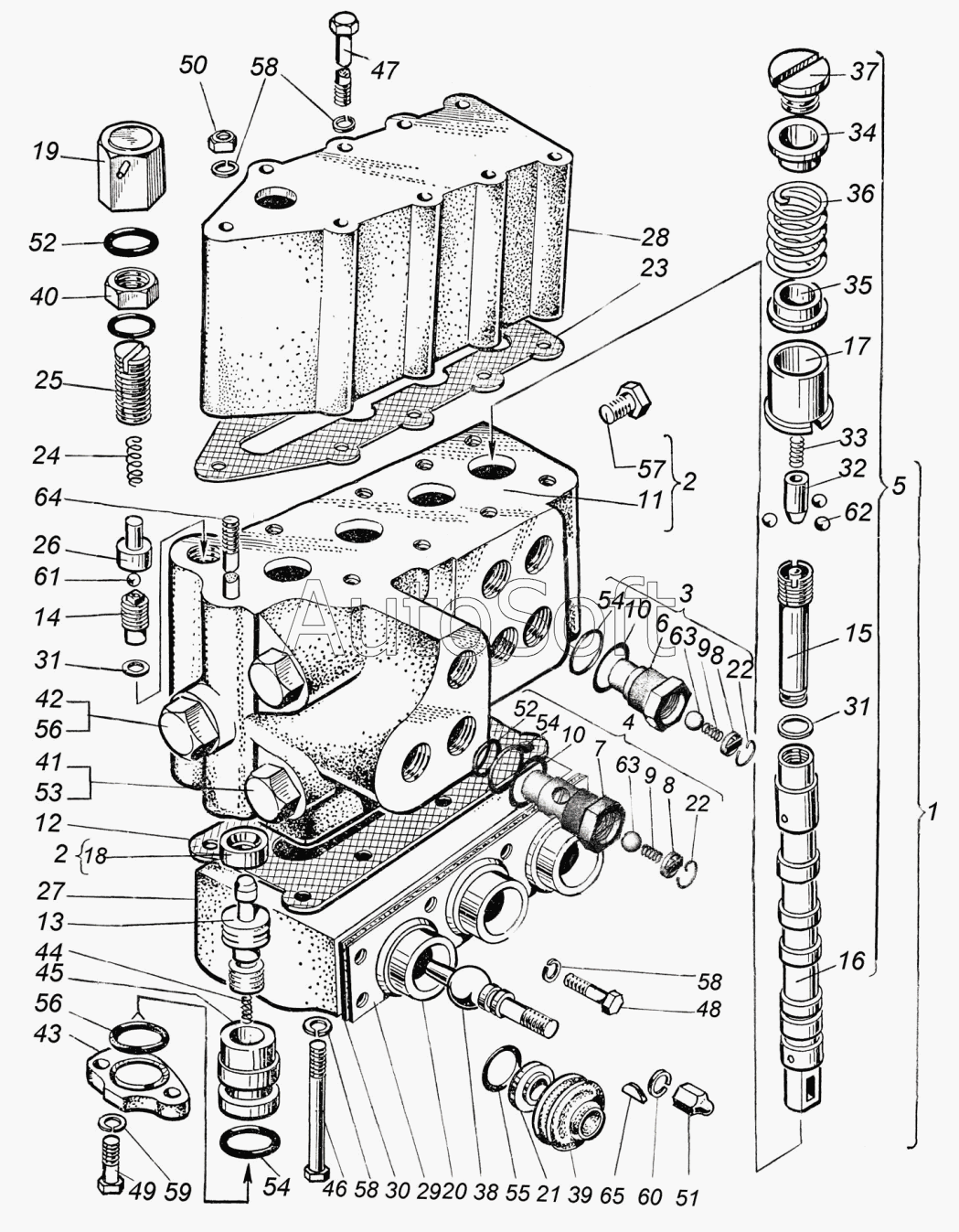

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Гидросистема навесного устройства
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
51
52
52
53
54
54
54
55
56
56
57
58
58
58
59
60
61
62
63
63
64
65
17
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
1
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Гидрораспределитель Р80-3/1-222Г | |
| 2 | Р***0 | Корпус распределителя | |
| 3 | Р***0 | Гидрозамок | |
| 4 | Р***1 | Гидрозамок | |
| 5 | Р***0 | Золотник | |
| 6 | Р***1 | Корпус | |
| 7 | Р***1 | Корпус | |
| 8 | Р***2 | Фиксатор | |
| 9 | Р***3 | Пружина | |
| 10 | Р***5 | Прокладка | |
| 11 | Р***0 | Корпус | |
| 12 | Р***8 | Прокладка | |
| 13 | Р***1 | Клапан перепускной | |
| 14 | Р***3 | Гнездо предохранительного клапана | |
| 15 | Р***0 | Гильза | |
| 16 | Р***4 | Золотник | |
| 17 | Р***1 | Обойма | |
| 18 | Р***0 | Гнездо | |
| 19 | Р***Б | Колпачок | |
| 20 | Р***4 | Кольцо | |
| 21 | Р***5 | Кольцо | |
| 22 | Н***2 | Кольцо | |
| 23 | Р***А | Прокладка нижняя | |
| 24 | Р***Б | Пружина | |
| 25 | Р***А | Винт | |
| 26 | Р***А | Направляющая | |
| 27 | Р***Б | Крышка | |
| 28 | Р***3 | Крышка нижняя | |
| 29 | Р***Б | Пластина | |
| 30 | Р***7 | Пластина колец | |
| 31 | Р***А | Прокладка | |
| 32 | Р***9 | Втулка фиксаторная | |
| 33 | Р***2 | Пружина фиксатора | |
| 34 | Р***3 | Стакан нижний | |
| 35 | Р***4 | Стакан верхний | |
| 36 | Р***5 | Пружина золотника | |
| 37 | Р***А | Пробка | |
| 38 | Р***А | Рычаг | |
| 39 | Р***М | Чехол | |
| 40 | Р***Б | Гайка | |
| 41 | Р***6 | Заглушка | |
| 42 | Р***7 | Заглушка | |
| 43 | Р***Г | Упор | |
| 44 | Р***2 | Пружина перепускного клапана | |
| 45 | Р***А | Направляющая | |
| 46 | М***5 | Болт | |
| 47 | М***5 | Болт | |
| 48 | М***6 | Болт | |
| 49 | 3***6 | Болт | |
| 50 | М***5 | Гайка | |
| 51 | М***0 | Гайка | |
| 52 | 0***3 | Кольцо | |
| 53 | 0***3 | Кольцо | |
| 54 | 0***3 | Кольцо | |
| 55 | 0***3 | Кольцо | |
| 56 | У***3 | Кольцо | |
| 57 | К***' | Пробка | |
| 58 | 8***2 | Шайба | |
| 59 | 1***2 | Шайба | |
| 60 | 1***2 | Шайба | |
| 61 | 5***2 | Шарик | |
| 62 | 6***2 | Шарик | |
| 63 | 1***2 | Шарик | |
| 64 | Ш***0 | Шпилька | |
| 65 | 3***1 | Шпонка |
