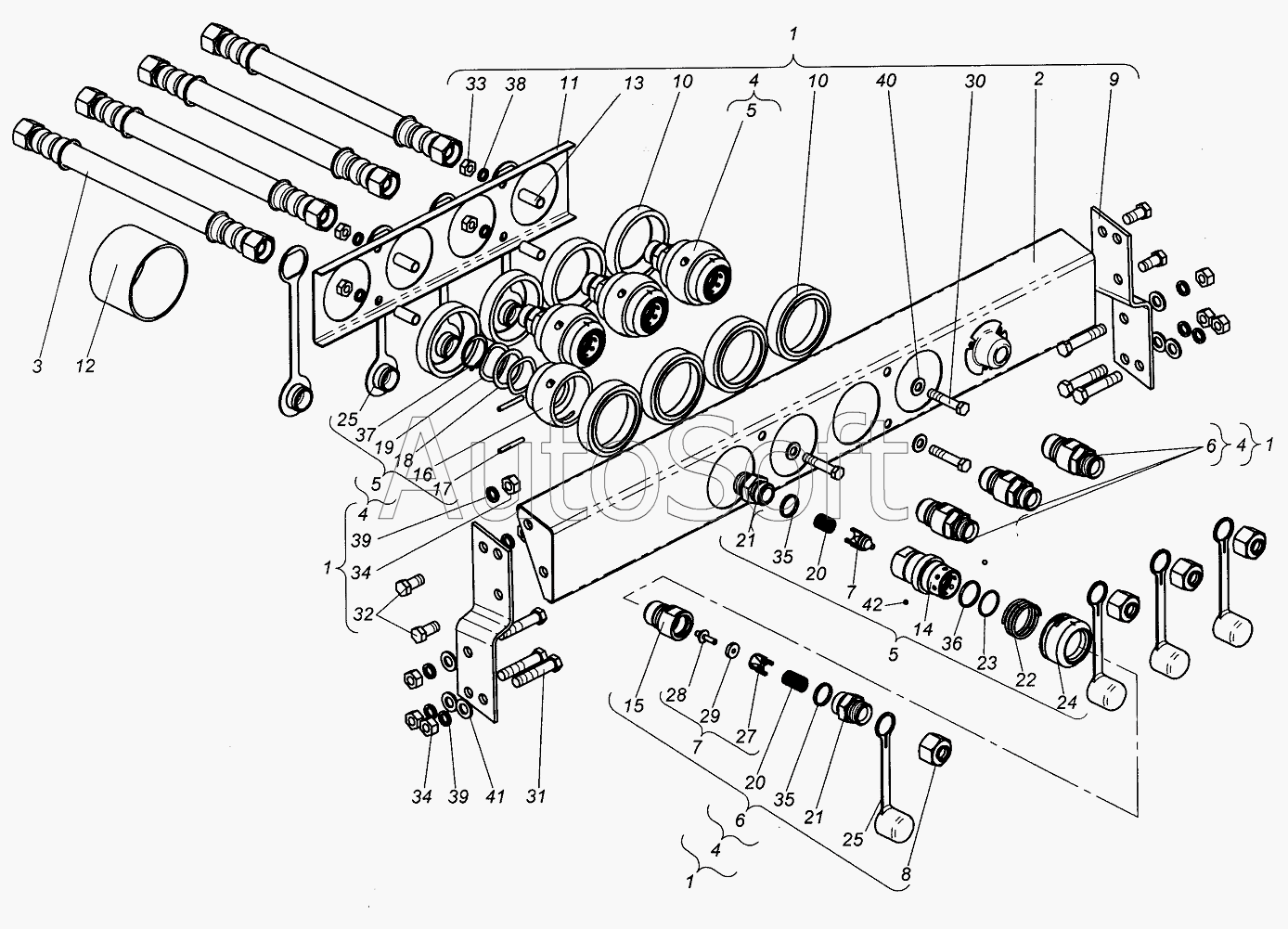

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Муфта соединительная
32
22
23
24
25
25
27
28
29
30
31
21
21
33
34
34
35
35
36
37
38
39
39
40
41
42
11
1
1
1
1
2
3
4
4
4
4
5
5
5
6
6
7
7
8
9
10
10
151К.61.001
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.61.001 | 1***1 | Муфта соединительная | |
| 1 | 1***1 | Муфта соединительная | |
| 2 | 1***1 | Кронштейн | |
| 3 | 1***5 | Рукав | |
| 4 | 1***0 | Муфта соединительная | |
| 5 | 1***1 | Полумуфта наружная | |
| 6 | 1***2 | Полумуфта внутренняя | |
| 7 | 1***А | Клапан | |
| 8 | Н***0 | Заглушка в сборе | |
| 9 | 1***5 | Кронштейн | |
| 10 | 1***3 | Втулка | |
| 11 | 1***4 | Крышка | |
| 12 | 7***8 | Шланг | |
| 13 | 1***6 | Втулка | |
| 14 | 1***1 | Корпус | |
| 15 | 1***2 | Корпус | |
| 16 | 1***3 | Шарнир | |
| 17 | 1***4 | Штифт | |
| 18 | 1***5 | Кольцо | |
| 19 | 1***6 | Пружина | |
| 20 | 1***7 | Пружина | |
| 21 | 1***8 | Штуцер | |
| 22 | 1***9 | Пружина | |
| 23 | 1***0 | Кольцо | |
| 24 | 1***1 | Фиксатор | |
| 25 | 1***3 | Заглушка | |
| 26 | 1***4 | Заглушка | |
| 27 | 1***1 | Крестовина | |
| 28 | 1***2 | Упор | |
| 29 | 1***7 | Кольцо | |
| 30 | М***5 | Болт (d=10, l=50, L0=26, H=6, S=14) | |
| 31 | М***5 | Болт (d=12, l=55, L0=30, H=7, S=17) | |
| 32 | М***6 | Болт | |
| 33 | М***5 | Гайка | |
| 34 | М***5 | Гайка | |
| 35 | 0***3 | Кольцо | |
| 36 | 0***3 | Кольцо | |
| 37 | В***2 | Кольцо | |
| 38 | 1***2 | Шайба | |
| 39 | 1***2 | Шайба | |
| 40 | 1***1 | Шайба | |
| 41 | 1***1 | Шайба | |
| 42 | 4***2 | Шарик |
