Каталог запасных частей к технике: ХТЗ Т-151К (2006). Система охлаждения двигателя
44
30
31
32
33
34
35
36
36
36
37
37
38
39
39
40
41
42
43
29
45
46
47
48
49
50
50
50
50
51
51
52
53
53
53
53
54
54
55
56
57
58
15
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
150.13.001-1А
16
17
18
19
20
21
22
23
24
25
26
27
28

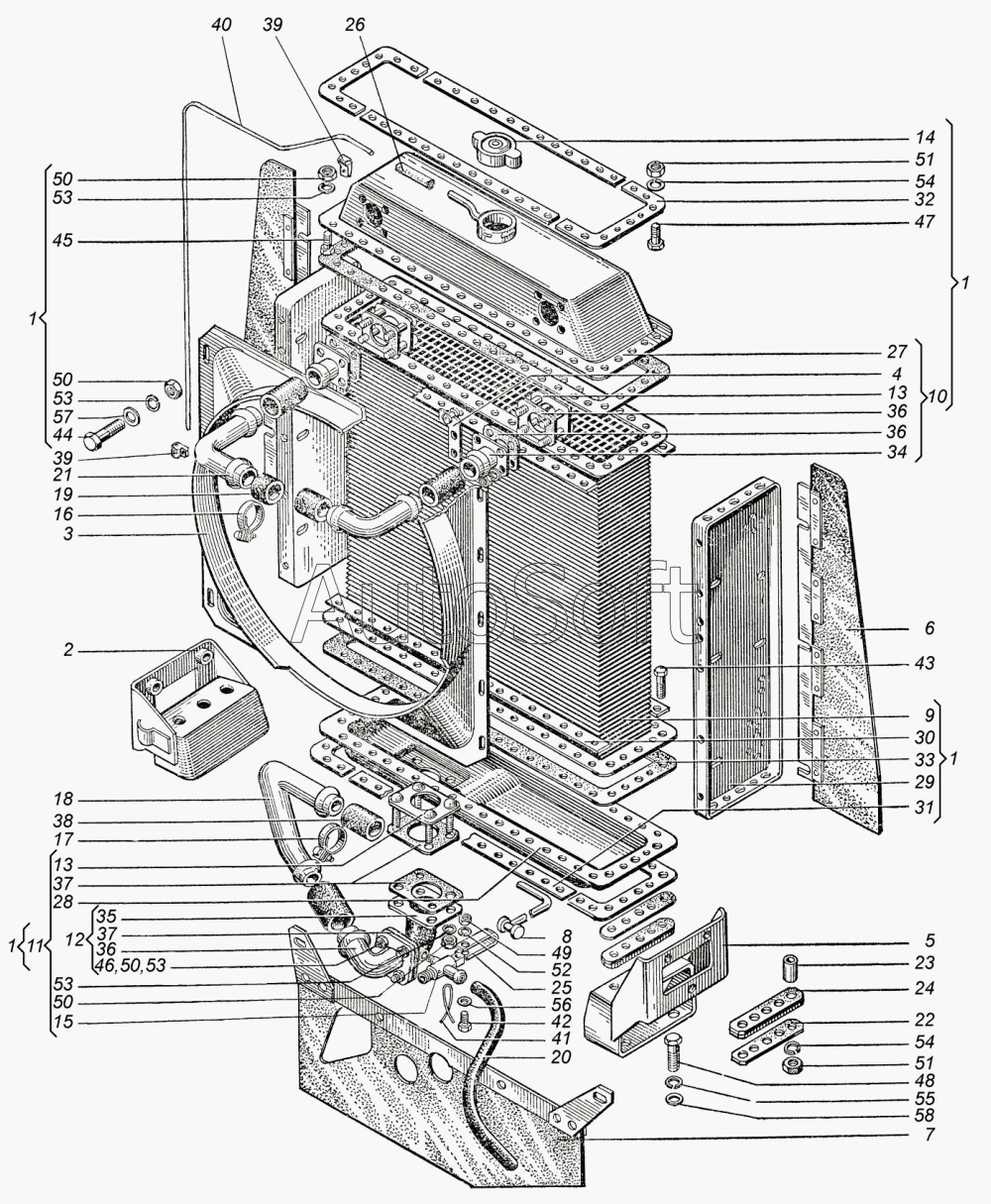

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.13.001-1А | 1***А | Система охлаждения двигателя СМД-62 с унифицированным радиатором | |
| 1 | 1***9 | Радиатор | |
| 2 | 1***3 | Кронштейн радиатора и ограждения левый | |
| 3 | 1***2 | Кожух вентилятора в сборе | |
| 4 | 1***2 | Кронштейн тросика в сборе | |
| 5 | 1***3 | Кронштейн | |
| 6 | 1***2 | Перегородка | |
| 7 | 1***2 | Перегородка | |
| 8 | 1***А | Рукоятка в сборе | |
| 9 | 1***5 | Сердцевина | |
| 10 | 1***6 | Бак | |
| 11 | 1***7 | Бак | |
| 12 | 1***8 | Патрубок | |
| 13 | 1***1 | Фланец | |
| 14 | 1***3 | Пробка | |
| 15 | 0***0 | Кран 01-176 | |
| 16 | Х***2 | Хомут | |
| 17 | Х***3 | Хомут | |
| 18 | 1***3 | Труба водоподводящая | |
| 19 | 1***А | Шланг | |
| 20 | 1***1 | Шланг | |
| 21 | 1***3 | Трубка водоотводящая | |
| 22 | 1***4 | Пластина | |
| 23 | 1***6 | Втулка распорная | |
| 24 | 1***8 | Подушка радиатора | |
| 25 | 1***2 | Вилка | |
| 26 | 1***1 | Шланг | |
| 27 | 1***0 | Бак | |
| 28 | 1***1 | Бак | |
| 29 | 1***2 | Стойка | |
| 30 | 1***3 | Накладка | |
| 31 | 1***4 | Накладка | |
| 32 | 1***5 | Накладка | |
| 33 | 1***6 | Прокладка | |
| 34 | 1***А | Патрубок | |
| 35 | 1***А | Патрубок | |
| 36 | 1***А | Патрубок | |
| 37 | 1***5 | Прокладка | |
| 38 | 1***А | Шланг | |
| 39 | 1***4 | Скоба | |
| 40 | 1***4 | Трубка | |
| 41 | П***0 | Проволока | |
| 42 | М***5 | Болт | |
| 43 | М***5 | Болт | |
| 44 | М***6 | Болт | |
| 45 | М***6 | Болт | |
| 46 | М***6 | Болт | |
| 47 | М***6 | Болт | |
| 48 | М***6 | Болт | |
| 49 | М***5 | Гайка | |
| 50 | М***5 | Гайка | |
| 51 | М***5 | Гайка | |
| 52 | 6***2 | Шайба | |
| 53 | 8***2 | Шайба | |
| 54 | 1***2 | Шайба | |
| 55 | 1***2 | Шайба | |
| 56 | 6***1 | Шайба | |
| 57 | 8***1 | Шайба | |
| 58 | 1***1 | Шайба |
