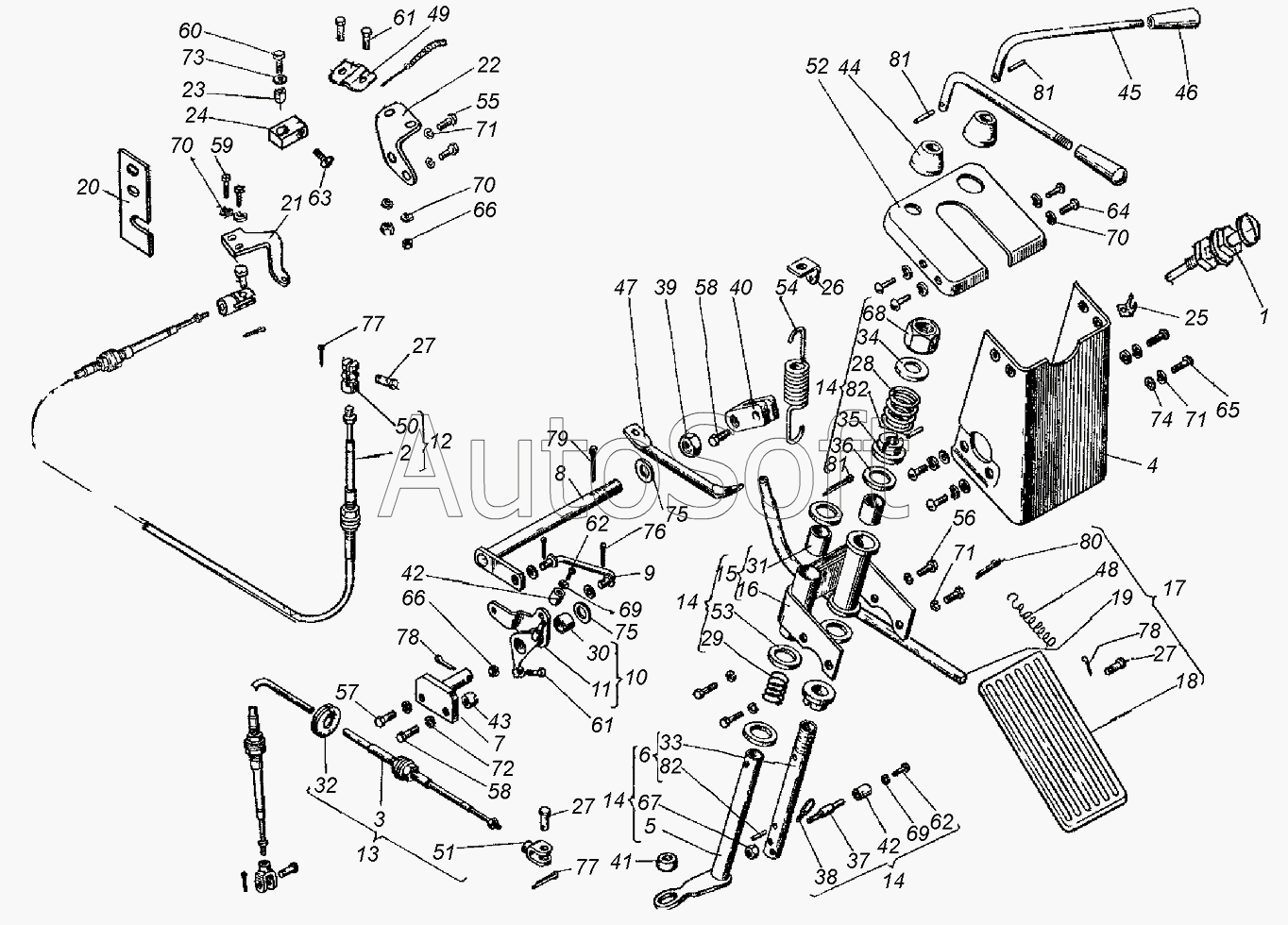

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Управление подачей топлива и коробкой передач
170.20.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
61
62
62
63
64
65
66
66
67
68
69
69
70
70
70
71
71
71
72
73
74
75
75
76
77
77
78
78
79
80
81
81
81
82
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170.20.001 | 1***1 | Управление подачей топлива и коробкой передач | |
| 1 | 1***3 | Тяга | |
| 2 | 2***4 | Трос | |
| 3 | 2***2 | Трос | |
| 4 | 1***2 | Кожух | |
| 5 | 1***8 | Вал | |
| 6 | 1***9 | Вал | |
| 7 | 1***0 | Опора | |
| 8 | 1***8 | Вал | |
| 9 | 1***0 | Тяга | |
| 10 | 1***1 | Рычаг | |
| 11 | 1***3 | Рычаг | |
| 12 | 1***0 | Трос | |
| 13 | 1***1 | Трос | |
| 14 | 1***4 | Мостик управления | |
| 15 | 1***5 | Мостик управления | |
| 16 | 1***6 | Мостик управления | |
| 17 | 1***4 | Педаль | |
| 18 | 1***6 | Накладка педали | |
| 19 | 1***7 | Рычаг | |
| 20 | 1***9 | Кронштейн | |
| 21 | 1***0 | Рычаг | |
| 22 | 1***2 | Кронштейн | |
| 23 | 1***3 | Втулка | |
| 24 | 1***4 | Поводок | |
| 25 | 1***5 | Кронштейн | |
| 26 | 5***9 | Зацеп | |
| 27 | 5***5 | Палец | |
| 28 | 7***В | Пружина | |
| 29 | 7***9 | Пружина фиксатора | |
| 30 | 1***2 | Втулка | |
| 31 | 1***4 | Втулка | |
| 32 | 1***3 | Втулка | |
| 33 | 1***2 | Вал | |
| 34 | 1***4 | Шайба | |
| 35 | 1***5 | Диск | |
| 36 | 1***9 | Шайба | |
| 37 | 1***0 | Шпилька | |
| 38 | 1***2 | Шпилька | |
| 39 | 1***9 | Гайка | |
| 40 | 1***1 | Переходник | |
| 41 | 1***4 | Упор | |
| 42 | 1***5 | Втулка | |
| 43 | 1***6 | Гайка | |
| 44 | 1***0 | Колпачок | |
| 45 | 1***1 | Опора | |
| 46 | 1***2 | Ручка | |
| 47 | 1***8 | Тяга | |
| 48 | 1***А | Пружина | |
| 49 | 1***4 | Планка | |
| 50 | 1***1 | Вилка | |
| 51 | 1***7 | Вилка | |
| 52 | 1***2 | Крышка | |
| 53 | 1***3 | Шайба | |
| 54 | 1***2 | Пружина | |
| 55 | М***6 | Болт | |
| 56 | М***6 | Болт | |
| 57 | М***6 | Болт | |
| 58 | М***6 | Болт | |
| 59 | М***8 | Болт | |
| 60 | М***8 | Болт | |
| 61 | М***8 | Болт | |
| 62 | М***3 | Винт | |
| 63 | М***3 | Винт | |
| 64 | М***3 | Винт | |
| 65 | М***3 | Винт | |
| 66 | М***5 | Гайка | |
| 67 | М***5 | Гайка | |
| 68 | М***5 | Гайка (d=18, H=15, S=27) | |
| 69 | 5***2 | Шайба | |
| 70 | 6***2 | Шайба | |
| 71 | 8***2 | Шайба | |
| 72 | 1***2 | Шайба | |
| 73 | 6***1 | Шайба | |
| 74 | 8***1 | Шайба | |
| 75 | 1***1 | Шайба | |
| 76 | 2***7 | Шплинт | |
| 77 | 3***7 | Шплинт | |
| 78 | 3***7 | Шплинт | |
| 79 | 3***7 | Шплинт | |
| 80 | 4***7 | Шплинт | |
| 81 | 3***8 | Штифт | |
| 82 | 3***8 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
