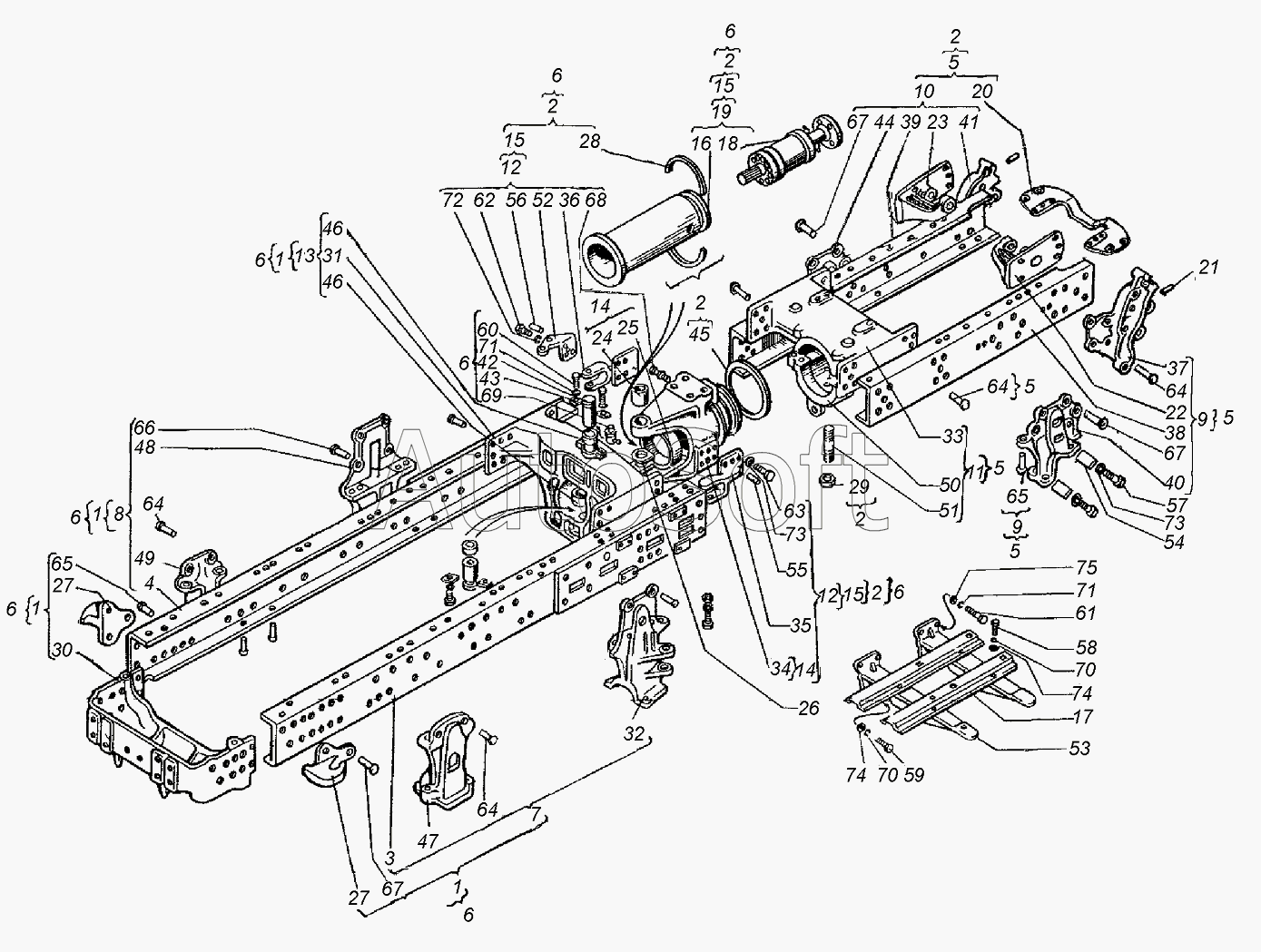

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Рама
40
51
50
49
48
47
46
46
45
44
43
42
41
52
39
38
37
36
35
34
33
32
31
30
29
64
64
64
64
75
74
74
73
73
72
71
71
70
70
69
68
67
67
67
66
65
65
28
63
62
61
60
59
58
57
56
55
54
53
4
7
7
7
6
6
6
6
6
6
6
6
6
6
6
5
5
5
5
5
4
4
4
8
3
3
3
2
2
2
2
2
2
1
1
1
1
1
170.30.001
151К.30.001-1-06
151К.30.001-1-05
16
27
27
26
25
24
23
22
21
20
19
18
17
151К.30.001-1
15
15
15
14
14
14
13
12
12
11
10
9
9
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.30.001-1 | 1***1 | Рама | |
| 151К.30.001-1-05 | 1***5 | Рама | |
| 151К.30.001-1-06 | 1***6 | Рама | |
| 170.30.001 | 1***1 | Рама | |
| 1 | 1***1 | Рама передняя | |
| 1 | 1***3 | Часть рамы передней | |
| 1 | 1***4 | Часть рамы передней | |
| 1 | 1***1 | Часть рамы передней | |
| 2 | 1***2 | Часть рамы задняя | |
| 3 | 1***3 | Лонжерон | |
| 3 | 1***3 | Лонжерон | |
| 3 | 1***3 | Лонжерон | |
| 4 | 1***4 | Лонжерон | |
| 4 | 1***3 | Лонжерон | |
| 4 | 1***4 | Лонжерон | |
| 4 | 1***4 | Лонжерон | |
| 5 | 1***7 | Часть рамы задняя | |
| 6 | 1***1 | Рама | |
| 6 | 1***5 | Рама | |
| 6 | 1***6 | Рама | |
| 6 | 1***0 | Рама | |
| 7 | 1***2 | Лонжерон | |
| 7 | 1***3 | Лонжерон | |
| 7 | 1***2 | Лонжерон | |
| 8 | 1***3 | Лонжерон | |
| 8 | 1***3 | Лонжерон | |
| 8 | 1***4 | Лонжерон | |
| 8 | 1***3 | Лонжерон | |
| 9 | 1***4 | Лонжерон | |
| 10 | 1***5 | Лонжерон | |
| 11 | 1***2 | Опора шарнира задняя в сборе | |
| 12 | 1***3 | Корпус шарнира в сборе | |
| 13 | 1***4 | Опора шарнира передняя в сборе | |
| 14 | 1***8 | Корпус | |
| 15 | 1***4 | Корпус | |
| 16 | 1***А | Труба | |
| 17 | 1***4 | Поперечина | |
| 18 | 1***3 | Опора | |
| 19 | 1***А | Опора с трубой | |
| 20 | 1***8 | Кронштейн | |
| 21 | 7***5 | Штифт | |
| 22 | 1***2 | Кронштейн | |
| 23 | 1***3 | Кронштейн | |
| 24 | 1***6 | Втулка | |
| 25 | 1***8 | Втулка горизонтального шарнира | |
| 26 | 1***0 | Шайба вертикального шарнира | |
| 27 | 1***А | Крюк передний | |
| 28 | 1***6 | Полукольцо | |
| 29 | 1***А | Гайка | |
| 30 | 1***А | Брус | |
| 31 | 1***2 | Опора | |
| 32 | 1***В | Кронштейн | |
| 33 | 1***В | Опора | |
| 34 | 1***А | Корпус | |
| 35 | 1***А | Ухо | |
| 36 | 1***А | Ухо | |
| 37 | 1***5 | Кронштейн | |
| 38 | 1***2 | Лонжерон | |
| 39 | 1***2 | Лонжерон | |
| 40 | 1***3 | Кронштейн | |
| 41 | 1***3 | Кронштейн | |
| 42 | 1***1 | Ось | |
| 43 | 1***1 | Стопор | |
| 44 | 1***3 | Кронштейн | |
| 45 | 1***1 | Кольцо проставочное | |
| 46 | 1***4 | Втулка внутренняя | |
| 47 | 1***Б | Кронштейн | |
| 48 | 1***В | Кронштейн | |
| 49 | 1***Б | Кронштейн | |
| 50 | 1***Б | Бугель | |
| 51 | 1***8 | Шпилька | |
| 52 | 1***4 | Кронштейн следящей тяги | |
| 53 | 1***2 | Кронштейн | |
| 54 | 1***6 | Планка | |
| 55 | 1***3 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 | |
| 56 | А***5 | Штифт цилиндрический | |
| 57 | М***5 | Болт | |
| 58 | М***6 | Болт | |
| 59 | М***6 | Болт | |
| 60 | М***6 | Болт | |
| 61 | М***6 | Болт | |
| 62 | М***6 | Болт (d=16, l=35, L0=35, H=9, S=22) | |
| 63 | М***6 | Болт | |
| 64 | 2***9 | Заклепка | |
| 65 | 2***9 | Заклепка | |
| 66 | 2***9 | Заклепка | |
| 67 | 2***9 | Заклепка | |
| 68 | 1***3 | Масленка | |
| 69 | 2***3 | Масленка | |
| 70 | 1***2 | Шайба | |
| 71 | 1***2 | Шайба | |
| 72 | 1***2 | Шайба | |
| 73 | 2***2 | Шайба | |
| 74 | 1***1 | Шайба | |
| 75 | 1***1 | Шайба |
