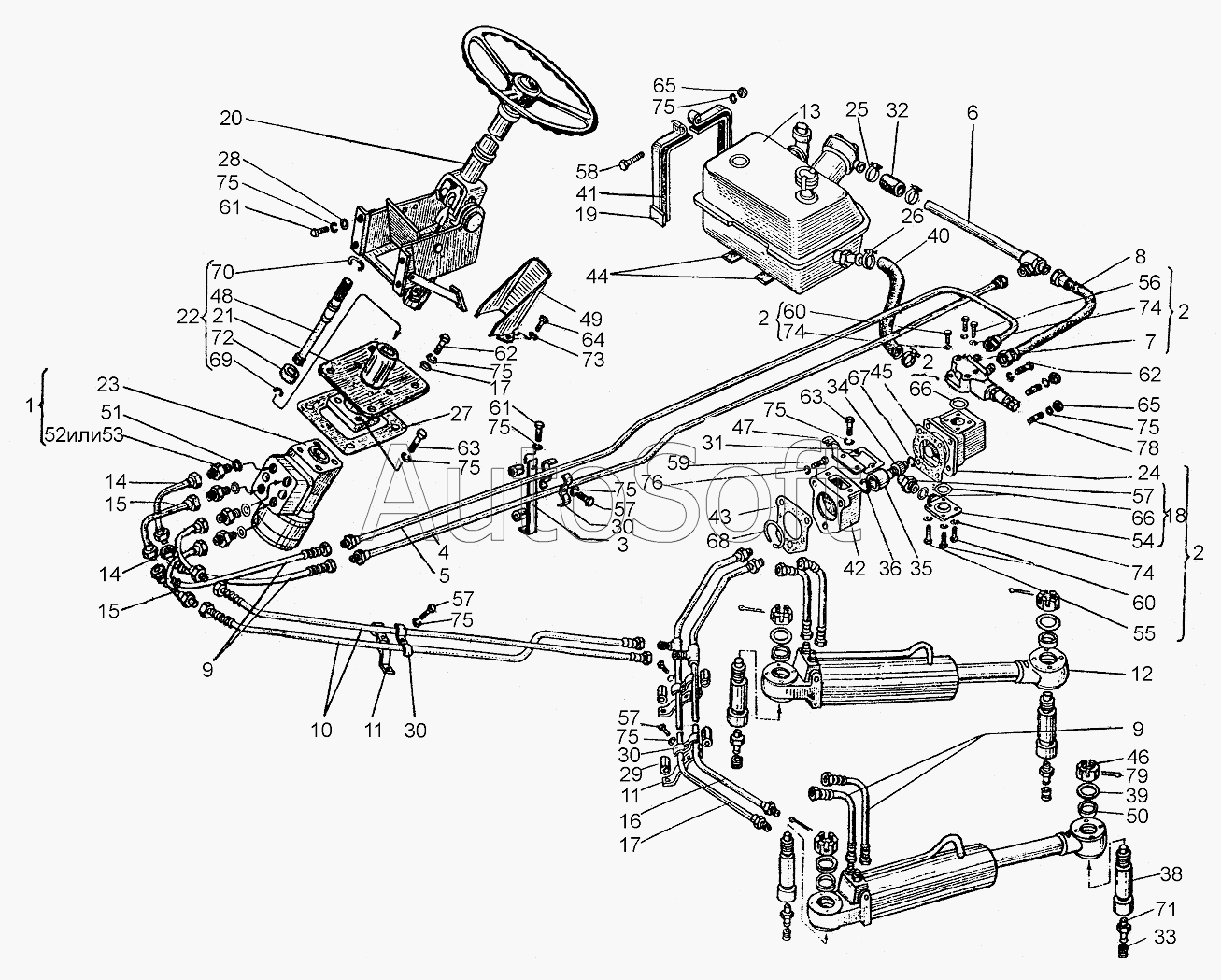

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Управление рулевое
151К.40.001-4
1
2
2
2
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
57
58
59
60
60
61
61
62
62
63
63
64
65
65
66
66
67
68
69
70
71
72
73
74
74
74
75
75
75
75
75
75
75
75
75
75
76
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.40.001-4 | 1***4 | Управление рулевое | |
| 1 | 1***0 | Гидроруль | |
| 2 | 1***6 | Насос | |
| 3 | 1***8 | Кронштейн | |
| 4 | 1***9 | Труба | |
| 5 | 1***0 | Труба | |
| 6 | 1***1 | Труба | |
| 7 | 1***1 | Клапан предохранительный | |
| 8 | 1***0 | Рукав | |
| 9 | 1***1 | Шланг | |
| 10 | 1***4 | Рукав | |
| 11 | 1***3 | Кронштейн | |
| 12 | 1***6 | Гидроцилиндр | |
| 13 | 1***9 | Бак гидросистемы | |
| 14 | 1***1 | Труба | |
| 15 | 1***0 | Труба | |
| 16 | 1***4 | Труба верхняя в сборе | |
| 17 | 1***5 | Труба нижняя в сборе | |
| 18 | 1***9 | Муфта | |
| 19 | 1***3 | Лента | |
| 20 | 1***3 | Колонка рулевая | |
| 21 | 1***4 | Крышка | |
| 22 | 1***5 | Привод гидроруля | |
| 23 | H***0 | Насос-дозатор | |
| 23 | O***8 | Насос-дозатор | |
| 23 | S***0 | Насос-дозатор | |
| 24 | Н***Л | Насос | |
| 25 | Х***5 | Хомут | |
| 26 | Х***3 | Хомут | |
| 27 | 1***1 | Прокладка | |
| 28 | 7***1 | Шайба | |
| 29 | 7***5 | Труба резиновая | |
| 30 | 7***7 | Зажим | |
| 31 | 1***7 | Прокладка | |
| 32 | 1***8 | Шланг | |
| 33 | 1***9 | Колпачок масленки | |
| 34 | 1***1 | Втулка муфты | |
| 35 | 1***2 | Муфта предохранительная | |
| 36 | 1***3 | Кольцо упорное | |
| 37 | 1***9 | Штуцер | |
| 38 | 1***8 | Палец | |
| 39 | 1***6 | Шайба 36-015 ГОСТ 11371-68 | |
| 40 | 1***8 | Рукав | |
| 41 | 1***1 | Прокладка верхняя | |
| 42 | 1***1 | Корпус привода гидронасоса | |
| 43 | 1***1 | Прокладка | |
| 44 | 1***6 | Прокладка | |
| 45 | 1***5 | Прокладка | |
| 46 | 1***6 | Гайка специальная | |
| 47 | 1***1 | Кронштейн | |
| 48 | 1***1 | Вал | |
| 49 | 1***5 | Щиток | |
| 50 | 7***3 | Втулка | |
| 51 | А***4 | Шайба | |
| 52 | Н***5 | Штуцер | |
| 53 | Н***3 | Штуцер | |
| 54 | Н***В | Муфта угловая | |
| 55 | М***5 | Болт | |
| 56 | М***5 | Болт | |
| 57 | М***5 | Болт | |
| 58 | М***5 | Болт | |
| 59 | М***5 | Болт (d=12, l=35, L0=30, H=7, S=17) | |
| 60 | М***6 | Болт | |
| 61 | М***6 | Болт | |
| 62 | М***6 | Болт | |
| 63 | М***6 | Болт | |
| 64 | М***3 | Винт | |
| 65 | М***5 | Гайка | |
| 66 | 0***3 | Кольцо | |
| 67 | 1***0 | Кольцо | |
| 68 | 1***1 | Кольцо | |
| 69 | В***2 | Кольцо | |
| 70 | В***3 | Кольцо | |
| 71 | 1***3 | Масленка | |
| 72 | 1***2 | Подшипник | |
| 73 | 6***2 | Шайба | |
| 74 | 8***2 | Шайба | |
| 75 | 1***2 | Шайба | |
| 76 | 1***2 | Шайба | |
| 77 | 1***1 | Шайба | |
| 78 | М***6 | Шпилька (d=10, l=30, l0=25, l1=16) | |
| 79 | 6***7 | Шплинт |
