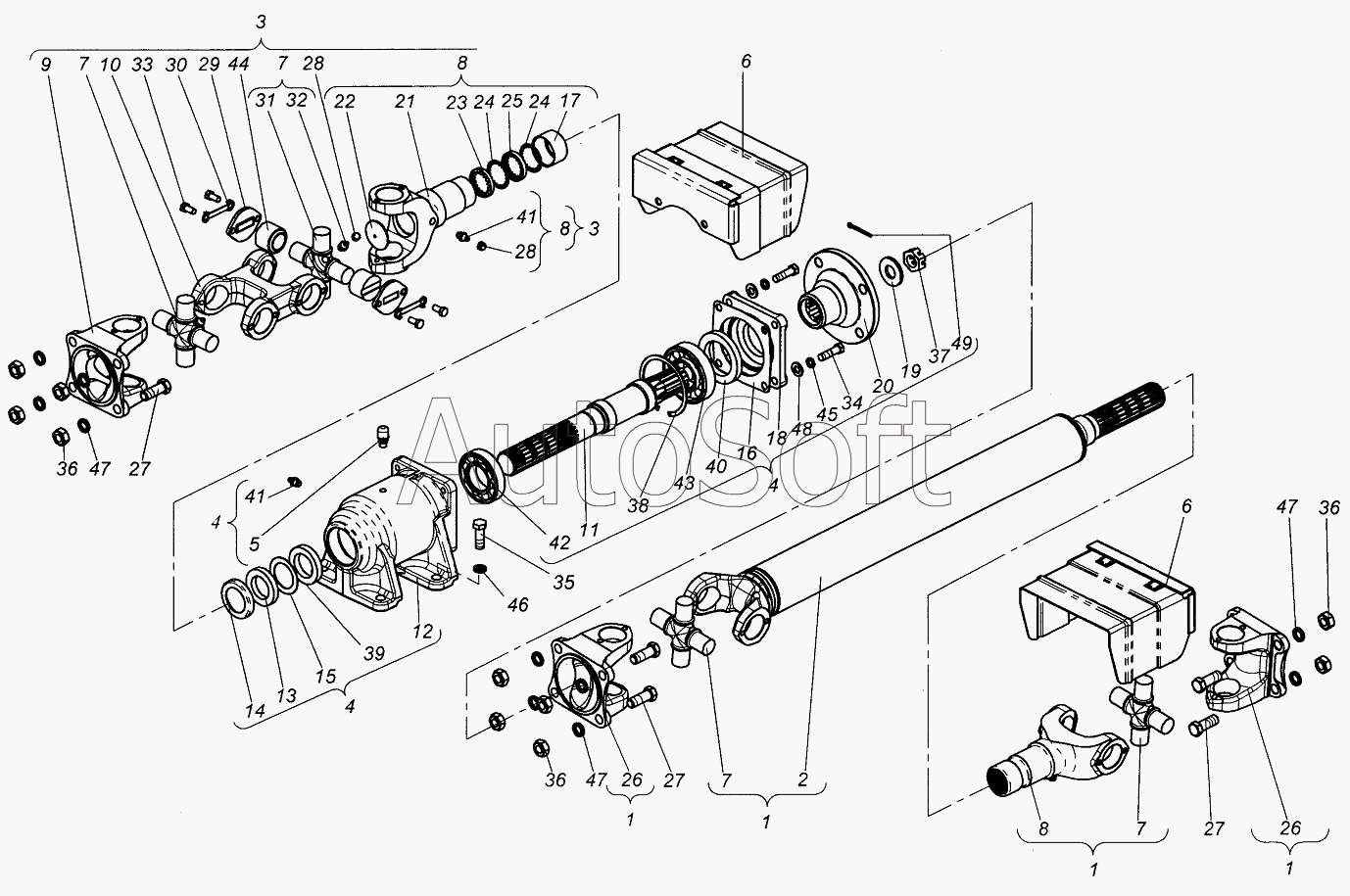

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Вал отбора мощности
38
26
26
27
27
27
28
28
29
30
31
32
33
34
35
36
36
36
37
25
39
40
41
41
42
43
44
45
46
47
47
47
48
49
13
1
1
1
1
2
3
3
4
4
4
5
6
6
7
7
7
7
8
8
8
9
10
11
12
151К.41.001
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.41.001 | 1***1 | Редуктор ВОМ с приводом | |
| 1 | 1***7 | Вал карданный | |
| 2 | 1***1 | Трубка в сборе | |
| 3 | 1***1 | Шарнир двойной в сборе | |
| 4 | 1***3 | Опора промежуточная в сборе | |
| 5 | 1***9 | Сапун в сборе | |
| 6 | 1***2 | Кожух ограждения в сборе | |
| 7 | 1***5 | Крестовина кардана в сборе | |
| 8 | 1***0 | Вилка скользящая в сборе | |
| 9 | 1***1 | Вилка | |
| 10 | 1***1 | Вилка двойного шарнира | |
| 11 | 1***6 | Вал опоры | |
| 12 | 1***В | Корпус опоры | |
| 13 | 1***1 | Сальник | |
| 14 | 1***2 | Корпус сальника | |
| 15 | 1***4 | Шайба сальника | |
| 16 | 1***1 | Прокладка | |
| 17 | 1***2 | Обойма | |
| 18 | 1***В | Корпус | |
| 19 | 1***4 | Шайба упорная | |
| 20 | 1***1 | Муфта фланца | |
| 21 | 1***2 | Вилка скользящая | |
| 22 | 1***8 | Заглушка | |
| 23 | 1***9 | Кольцо уплотнительное внутреннее | |
| 24 | 1***0 | Шайба | |
| 25 | 1***1 | Кольцо уплотнительное наружное | |
| 26 | 1***1 | Вилка | |
| 27 | 1***3 | Болт | |
| 28 | 1***9 | Колпачок масленки | |
| 29 | А***1 | Пластина опорная | |
| 30 | А***1 | Пластина стопорная | |
| 31 | А***1 | Крестовина кардана | |
| 32 | А***0 | Масленка | |
| 33 | М***6 | Болт | |
| 34 | М***6 | Болт | |
| 35 | М***6 | Болт | |
| 36 | М***5 | Гайка | |
| 37 | М***3 | Гайка | |
| 38 | 2***1 | Кольцо | |
| 39 | I***2 | Манжета | |
| 40 | I***2 | Манжета | |
| 41 | 1***3 | Масленка | |
| 42 | 2***8 | Подшипник | |
| 43 | 3***8 | Подшипник | |
| 44 | 8***0 | Подшипник специальный | |
| 45 | 1***2 | Шайба | |
| 46 | 1***2 | Шайба | |
| 47 | 1***2 | Шайба | |
| 48 | 1***1 | Шайба | |
| 49 | 4***7 | Шплинт |
