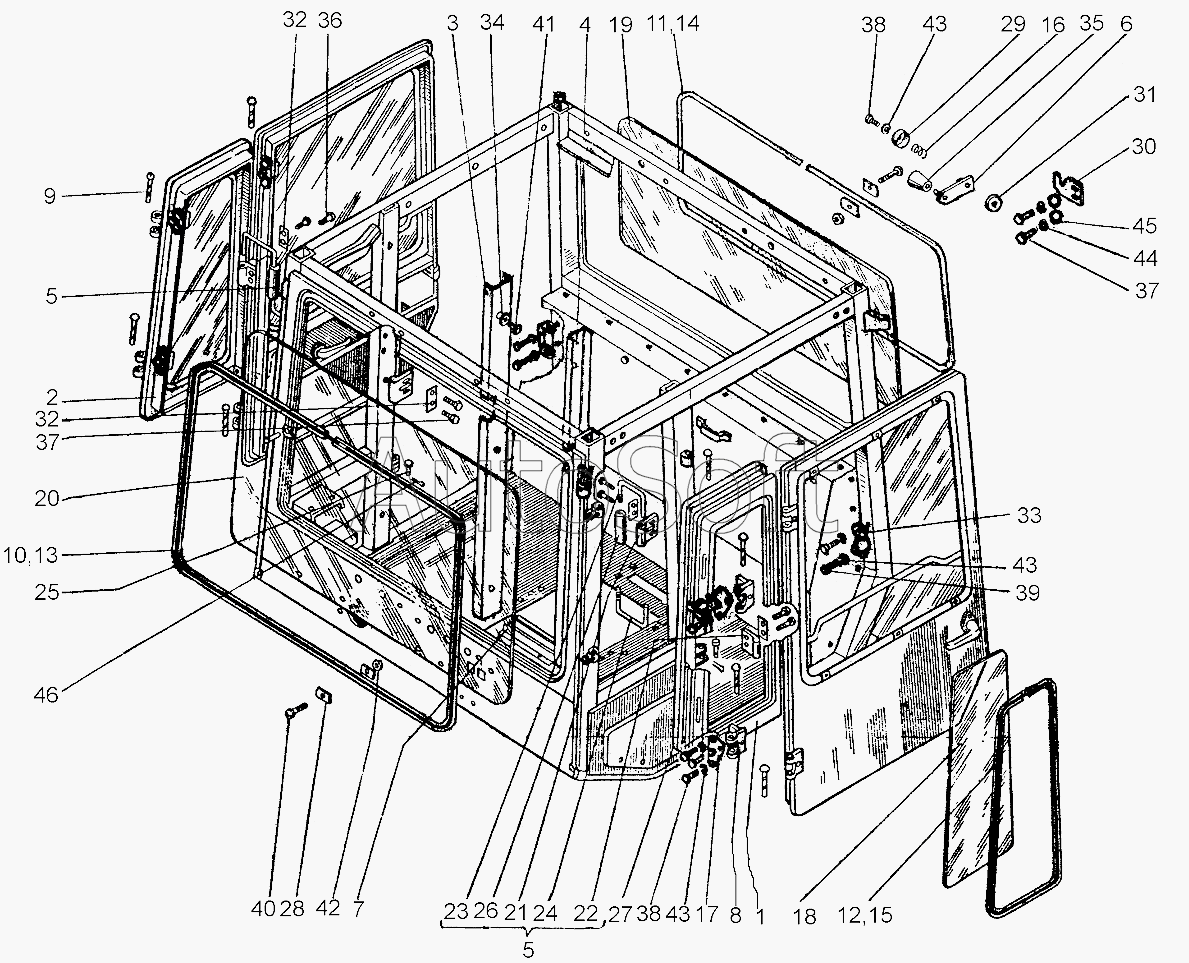

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Кабина
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Рамка левая | |
| 2 | 1***8 | Рамка правая | |
| 3 | 1***6 | Каркас правый | |
| 4 | 1***1 | Каркас левый | |
| 5 | 1***1 | Ограничитель | |
| 6 | 1***4 | Защелка | |
| 7 | 1***7 | Панель | |
| 8 | 1***8 | Петля | |
| 9 | 1***4 | Ось | |
| 10 | 1***7 | Уплотнитель | |
| 11 | 1***1 | Уплотнитель | |
| 12 | 1***3 | Уплотнитель | |
| 13 | 1***6 | Уплотнение | |
| 14 | 1***1 | Уплотнение | |
| 15 | 1***3 | Уплотнение | |
| 16 | 8***2 | Пружина | |
| 17 | 1***1 | Планка | |
| 18 | 1***8 | Стекло | |
| 19 | 1***1 | Стекло | |
| 20 | 1***1 | Стекло | |
| 21 | 1***1 | Кронштейн | |
| 22 | 1***1 | Кронштейн | |
| 23 | 1***1 | Тяга | |
| 24 | 1***1 | Тяга | |
| 25 | 1***5 | Ось | |
| 26 | 1***1 | Ручка | |
| 27 | 1***2 | Уплотнитель | |
| 28 | 1***4 | Скоба | |
| 29 | 1***6 | Колпачок | |
| 30 | 1***7 | Зацеп | |
| 31 | 1***0 | Накладка | |
| 32 | 1***8 | Шайба | |
| 33 | 1***5 | Упор | |
| 34 | 1***9 | Шайба специальная | |
| 35 | А***0 | Рукоятка управления | |
| 36 | М***6 | Болт | |
| 37 | М***6 | Болт | |
| 38 | М***8 | Болт | |
| 39 | М***8 | Болт | |
| 40 | М***3 | Винт (d=3, l=30, L0=12, H=2,1, D=5,5) | |
| 41 | М***5 | Винт | |
| 42 | М***7 | Гайка (d=3, H=2,4, S=5,5) | |
| 43 | 6***2 | Шайба | |
| 44 | 8***2 | Шайба | |
| 45 | 8***1 | Шайба | |
| 46 | 1***7 | Шплинт |
