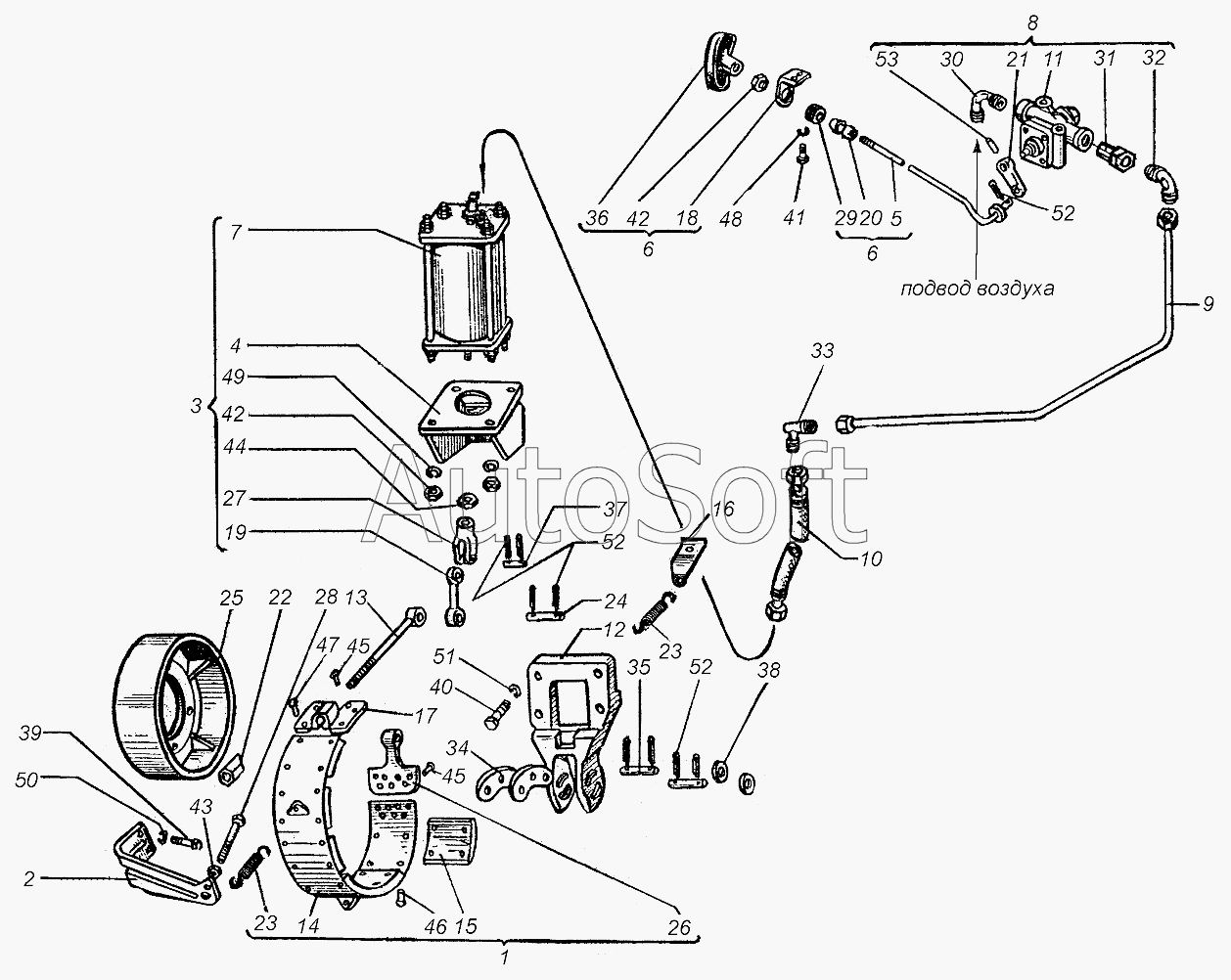

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Привод управления стояночным тормозом
1
2
3
4
5
6
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
46
47
48
49
50
51
52
53
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Лента центрального тормоза | |
| 2 | 1***А | Кронштейн | |
| 3 | 1***0 | Пневмоаккумулятор | |
| 4 | 1***1 | Кронштейн | |
| 5 | 1***3 | Тяга | |
| 6 | 1***4 | Тяга | |
| 7 | 1***1 | Пневмоаккумулятор | |
| 8 | 1***2 | Кран | |
| 9 | 1***1 | Труба | |
| 10 | 1***2 | Трубка | |
| 12 | А***0 | Кран разобщительный | |
| 13 | 1***2 | Кронштейн центрального тормоза | |
| 14 | 1***8 | Тяга ленты | |
| 15 | 1***1 | Лента | |
| 16 | 1***2 | Колодка | |
| 17 | 1***1 | Кронштейн | |
| 18 | 1***4 | Кронштейн | |
| 19 | 1***2 | Кронштейн | |
| 20 | 1***2 | Тяга | |
| 21 | 1***3 | Втулка | |
| 22 | 1***5 | Рычаг | |
| 23 | 1***4 | Гайка регулировочная | |
| 24 | 5***3 | Пружина для оттяжки тормозных лент | |
| 25 | 5***0 | Палец | |
| 26 | 1***А | Барабан | |
| 27 | 1***0 | Ушко ленты | |
| 28 | 1***2 | Вилка | |
| 29 | 1***1 | Болт регулировочный | |
| 30 | 1***5 | Втулка | |
| 31 | 1***1 | Угольник | |
| 32 | 1***5 | Штуцер | |
| 33 | 1***1 | Угольник конечный | |
| 34 | 1***2 | Тройник | |
| 35 | А***1 | Рычаг тормоза | |
| 36 | А***5 | Палец пружины тормоза | |
| 37 | А***0 | Рукоятка | |
| 38 | А***1 | Палец | |
| 39 | Ш***2 | Шайба | |
| 40 | М***6 | Болт | |
| 41 | М***6 | Болт | |
| 42 | М***8 | Болт | |
| 43 | М***5 | Гайка | |
| 44 | М***5 | Гайка | |
| 45 | М***5 | Гайка | |
| 46 | 6***9 | Заклепка | |
| 47 | 4***0 | Заклепка | |
| 48 | 4***0 | Заклепка | |
| 49 | 6***2 | Шайба | |
| 50 | 8***2 | Шайба | |
| 51 | 1***2 | Шайба | |
| 52 | 1***2 | Шайба | |
| 53 | 3***7 | Шплинт | |
| 54 | 3***8 | Штифт |
