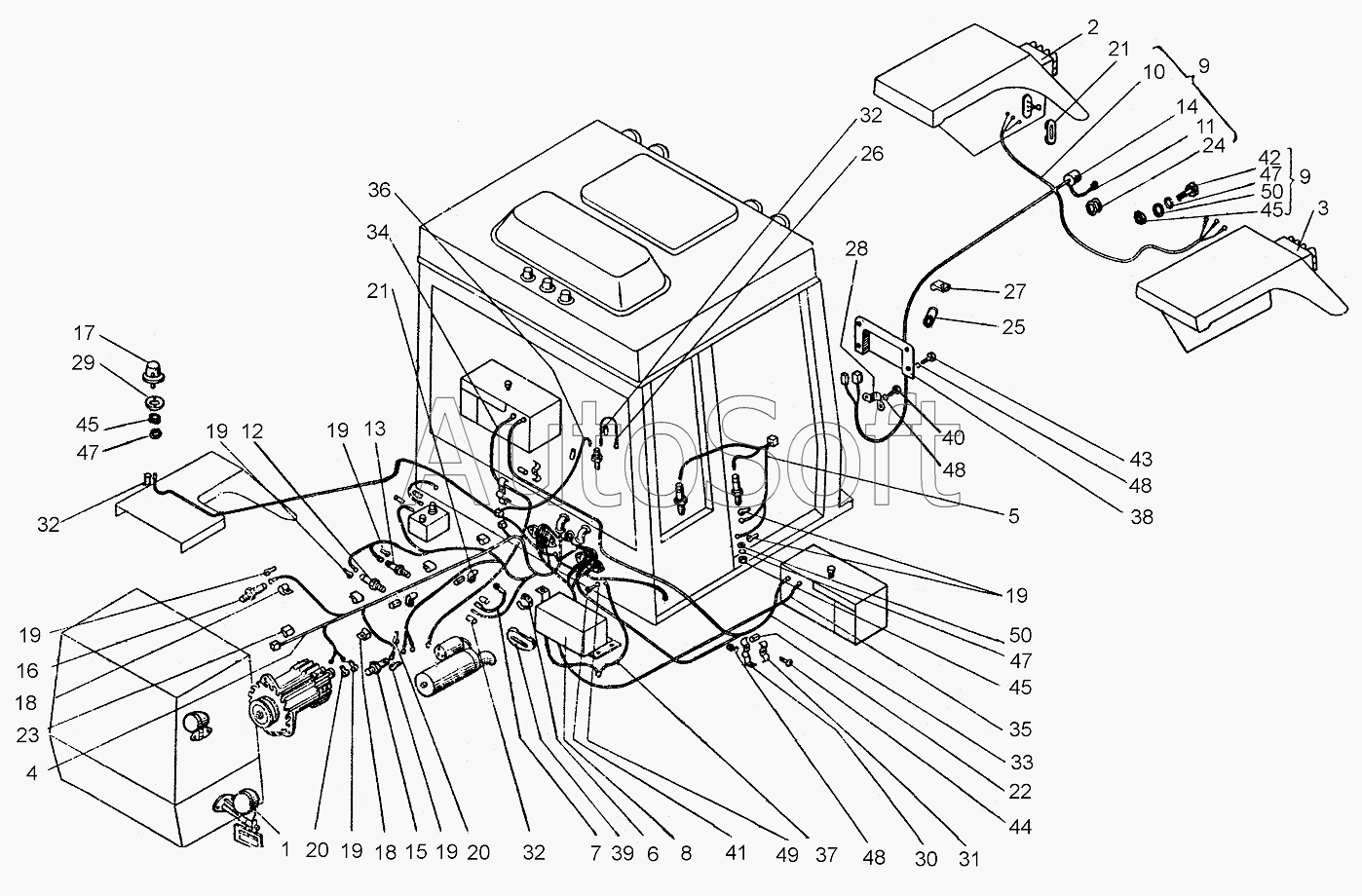

Каталог запасных частей к технике: ХТЗ Т-151К (2006). Электрооборудование и приборы
37
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
23
38
39
40
41
42
43
44
45
45
45
47
47
47
48
48
48
49
50
50
9
9
151К.48.001-1-04
151К.48.001-1-06
1
2
3
4
4
4
5
6
7
8
8
151К.48.001-1-01
10
11
12
13
14
15
16
17
18
18
19
19
19
19
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.48.001-1-01 | 1***1 | Электрооборудование и приборы | |
| 151К.48.001-1-04 | 1***4 | Электрооборудование и приборы | |
| 151К.48.001-1-06 | 1***6 | Электрооборудование и приборы | |
| 1 | 1***1 | Фары и фонари передние | |
| 2 | 1***0 | Фонарь задний правый | |
| 3 | 1***1 | Фонарь задний левый | |
| 4 | 1***3 | Жгут | |
| 4 | 1***1 | Жгут | |
| 4 | 1***3 | Жгут | |
| 5 | 1***4 | Жгут | |
| 6 | 1***0 | Лента крепежная в сборе | |
| 7 | 1***1 | Провод | |
| 8 | 1***1 | Преобразователь напряжения | |
| 8 | 1***2 | Преобразователь напряжения | |
| 9 | 1***6 | Жгут с розеткой | |
| 10 | 1***2 | Жгут | |
| 11 | 1***9 | Провод | |
| 12 | М***0 | Датчик аварийного давления масла | |
| 13 | М***0 | Датчик аварийного давления масла | |
| 14 | П***0 | Розетка | |
| 15 | Т***0 | Датчик указателя температуры воды | |
| 16 | Т***0 | Сигнализатор температуры воды | |
| 17 | У***1 | Фонарь | |
| 18 | 7***2 | Скоба | |
| 19 | 8***4 | Наконечник изоляционный | |
| 20 | 1***7 | Наконечник изоляционный | |
| 21 | 7***4 | Скоба | |
| 22 | 7***5 | Труба резиновая | |
| 23 | 1***1 | Скоба | |
| 24 | 1***5 | Втулка | |
| 25 | 1***1 | Трубка | |
| 26 | 1***2 | Провод | |
| 27 | 1***6 | Скоба | |
| 28 | 1***1 | Скоба | |
| 29 | 1***2 | Прокладка | |
| 30 | 1***3 | Скоба | |
| 31 | 1***8 | Скоба | |
| 32 | 1***0 | Изолятор | |
| 33 | 1***1 | Провод | |
| 34 | 1***1 | Провод | |
| 35 | 1***1 | Провод | |
| 36 | 1***3 | Провод | |
| 37 | 1***4 | Провод | |
| 38 | 1***5 | Крышка | |
| 39 | 1***4 | Крышка | |
| 40 | М***6 | Болт (d=6, l=30, L0=18, H=4, S=10) | |
| 41 | М***6 | Болт | |
| 42 | М***3 | Винт | |
| 43 | М***3 | Винт | |
| 44 | М***3 | Винт | |
| 45 | М***7 | Гайка | |
| 46 | М***7 | Гайка | |
| 47 | 5***2 | Шайба | |
| 48 | 6***2 | Шайба | |
| 49 | 8***2 | Шайба | |
| 50 | 5***1 | Шайба |
