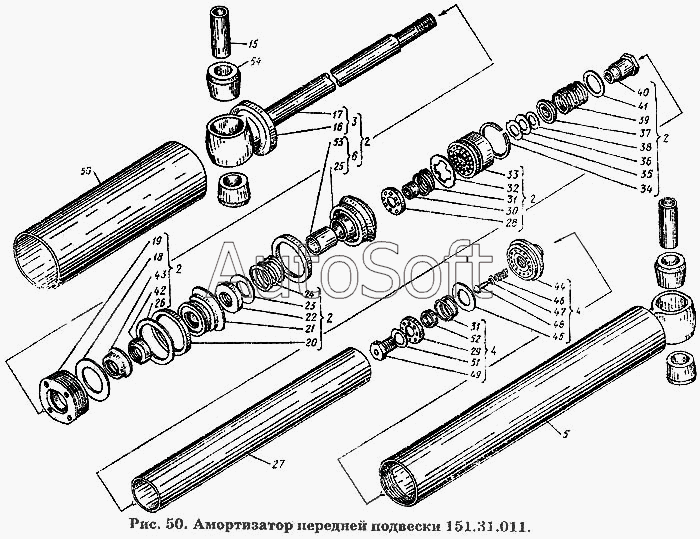

Каталог запасных частей к технике: ХТЗ Т-150К. Амортизатор передней подвески 151.31.001
47
34
35
36
37
38
39
40
41
42
43
44
45
46
33
48
49
50
51
52
53
54
21
2
2
2
2
2
3
4
4
5
6
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.31.001-1 | 1***1 | Подвеска в сборе | |
| 1 | 1***1 | Амортизатор передней подвески в сборе | |
| 2 | 1***5 | Шток амортизатора в сборе | |
| 3 | 1***6 | Шток с проушиной в сборе | |
| 4 | 1***7 | Клапан сжатия в сборе | |
| 5 | 1***8 | Резервуар с проушиной в сборе | |
| 6 | 1***9 | Направляющая штока в сборе | |
| 15 | 1***5 | Втулка | |
| 16 | 1***1 | Проушина верхняя | |
| 17 | 1***2 | Шток | |
| 18 | 1***3 | Прокладка гайки резервуара | |
| 19 | 1***4 | Гайка резервуара | |
| 20 | 1***5 | Кольцо уплотнительное резервуара | |
| 21 | 1***6 | Обойма сальников | |
| 22 | 1***7 | Сальник штока | |
| 23 | 1***8 | Шайба сальника штока | |
| 24 | 1***9 | Пружина сальника штока | |
| 25 | 1***0 | Направляющая штока | |
| 26 | 1***1 | Шайба | |
| 27 | 1***2 | Цилиндр | |
| 28 | 1***3 | Тарелка ограничительная перепускного клапана | |
| 29 | 1***1 | Тарелка ограничительная перепускного клапана | |
| 30 | 1***4 | Втулка перепускного клапана | |
| 31 | 1***5 | Пружина перепускного клапана | |
| 31 | 1***5 | Пружина перепускного клапана | |
| 32 | 1***6 | Тарелка перепускного клапана | |
| 33 | 1***7 | Поршень | |
| 34 | 1***8 | Кольцо поршневое | |
| 35 | 1***9 | Диск дроссельный клапана отбоя | |
| 36 | 1***0 | Диск клапана отбоя | |
| 37 | 1***1 | Тарелка клапана отбоя | |
| 38 | 1***2 | Шайба клапана отбоя | |
| 39 | 1***3 | Пружина клапана отбоя | |
| 40 | 1***4 | Гайка клапана отбоя | |
| 41 | 1***5 | Шайба регулировочная клапана отбоя | |
| 42 | 1***6 | Сальник штока верхний | |
| 43 | 1***7 | Обойма верхнего сальника | |
| 44 | 1***8 | Корпус клапана сжатия | |
| 45 | 1***0 | Тарелка впускного клапана | |
| 46 | 1***1 | Пружина клапана сжатия | |
| 47 | 1***3 | Шайба регулировочная клапана сжатия | |
| 48 | 1***4 | Стержень клапана сжатия | |
| 49 | 1***5 | Гайка клапана сжатия | |
| 50 | 1***8 | Кожух | |
| 51 | 1***9 | Шайба регулировочная | |
| 52 | 1***0 | Втулка впускного клапана | |
| 53 | 1***1 | Втулка направляющей штока | |
| 54 | 1***2 | Втулка по ГОСТ 11728-66 | |
| 55 | 1***5 | Буфер 49 | |
| 56 | 1***1 | Гайка | |
| 57 | 1***1 | Подкладка | |
| 58 | 1***1 | Замок | |
| 151 | 1***2 | Вал первичный |
