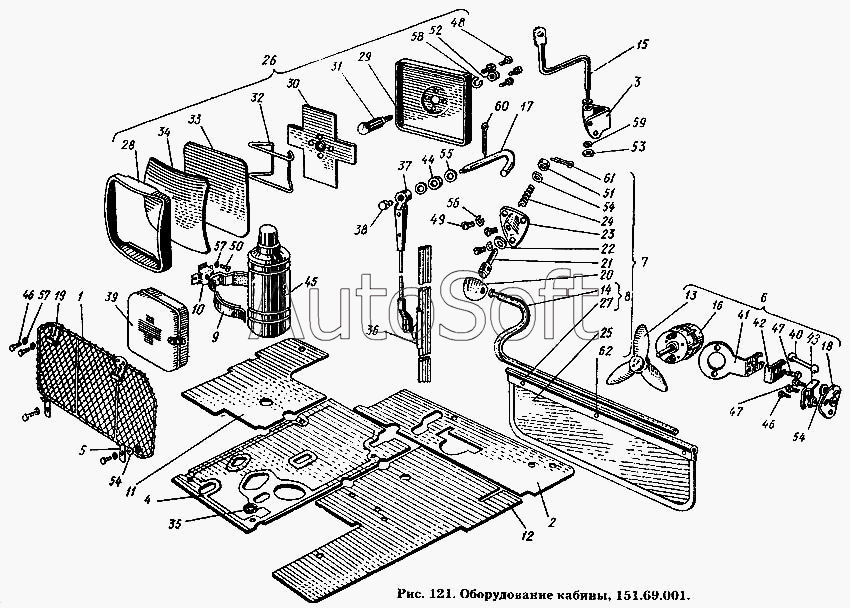

Каталог запасных частей к технике: ХТЗ Т-150К. Оборудование кабины 151.69.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
53
54
54
54
55
56
57
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Сетка защитная в сборе | |
| 2 | 1***2 | Коврик передкий | |
| 3 | 1***4 | Кронштейн зеркала заднего вида | |
| 4 | 1***2 | Коврик средний | |
| 5 | 1***1 | Защелка | |
| 6 | 1***8 | Вентилятор кабины в сборе | |
| 7 | 1***7 | Козырек противосолнечный с кронштейном в сборе | |
| 8 | 1***8 | Обойма козырька с осью в сборе | |
| 9 | 1***8 | Клипса в сборе | |
| 10 | 1***9 | Скоба в сборе | |
| 11 | 1***4 | Коврик левый | |
| 12 | 1***4 | Коврик правый | |
| 13 | 1***3 | Крылатка | |
| 14 | 1***3 | Ось козырька | |
| 15 | 1***5 | Держатель зеркала заднего вида в сборе | |
| 16 | 1***6 | Электродвигатель 12В 5Вт МЭ-11 в сборе | |
| 17 | 1***4 | Ручка стеклоочистителя | |
| 18 | 1***0 | Фланец кронштейна нижний | |
| 19 | 1***3 | Крючок | |
| 20 | 1***2 | Головка кронштейна козырька | |
| 21 | 1***4 | Ось головки кронштейна козырька | |
| 22 | 1***5 | Прокладка головки оси козырька | |
| 23 | 1***6 | Кронштейн противосолнечного козырька | |
| 24 | 1***7 | Пружина оси головки козырька | |
| 25 | 7***1 | Козырек с окантовкой в сборе | |
| 26 | 7***8 | Зеркало в сборе | |
| 27 | 7***2 | Обойма козырька | |
| 28 | 7***4 | Обод корпуса зеркала заднего вида | |
| 29 | 7***4 | Обод корпуса зеркала заднего вида | |
| 30 | 7***6 | Рамка зеркала заднего вида | |
| 31 | 7***7 | Палец шаровой зеркала заднего вида | |
| 32 | 7***8 | Пружина зеркала заднего вида | |
| 33 | 7***9 | Прокладка зеркала заднего вида | |
| 34 | 7***0 | Зеркало заднего вида | |
| 35 | 7***4 | Шайба стопорная | |
| 36 | 5***0 | Щетка стеклоочистителя в сборе | |
| 37 | 5***1 | Рычаг в сборе | |
| 38 | 5***1 | Гайка специальная в сборе | |
| 39 | 5***А | Футляр санитарной аптечки в сборе | |
| 40 | 8***9 | Стойка | |
| 41 | 8***6 | Фланец верхний | |
| 42 | 8***7 | Накладка верхнего фланца | |
| 43 | 8***9 | Накладка нижнего фланца | |
| 44 | 1***4 | Сальник | |
| 45 | Т***3 | Термос ТУ 11.2.945.000 | |
| 46 | Б***0 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | |
| 47 | Б***0 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | |
| 48 | В***2 | Винт М4-6gх8.58.019 ГОСТ 1489-62 | |
| 49 | В***2 | Винт М6-6gх12.58.099 ГОСТ 1489-62 | |
| 50 | В***2 | Винт М6-6gх12.58.099 ГОСТ 1489-62 | |
| 51 | Г***0 | Гайка М6-7Н.6 ГОСТ 5915-70 | |
| 52 | Г***0 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | |
| 53 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 54 | Ш***8 | Шайба 6-04 ГОСТ 11371-68 | |
| 55 | Ш***8 | Шайба 8-04 ГОСТ 11371-68 | |
| 56 | Ш***0 | Шайба 5.65Г.05 ГОСТ 6402-70 | |
| 57 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 58 | Ш***0 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 59 | Ш***0 | Шайба 10.65Г.099 ГОСТ 6402-70 | |
| 60 | Ш***6 | Шплинт 3,2х18 ГОСТ 397-66 | |
| 61 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 62 | З***7 | Заклепка 3Т2А-4х6 ГОСТ 12642-67 | |
| 63 | 1***1 | Оборудование кабины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
