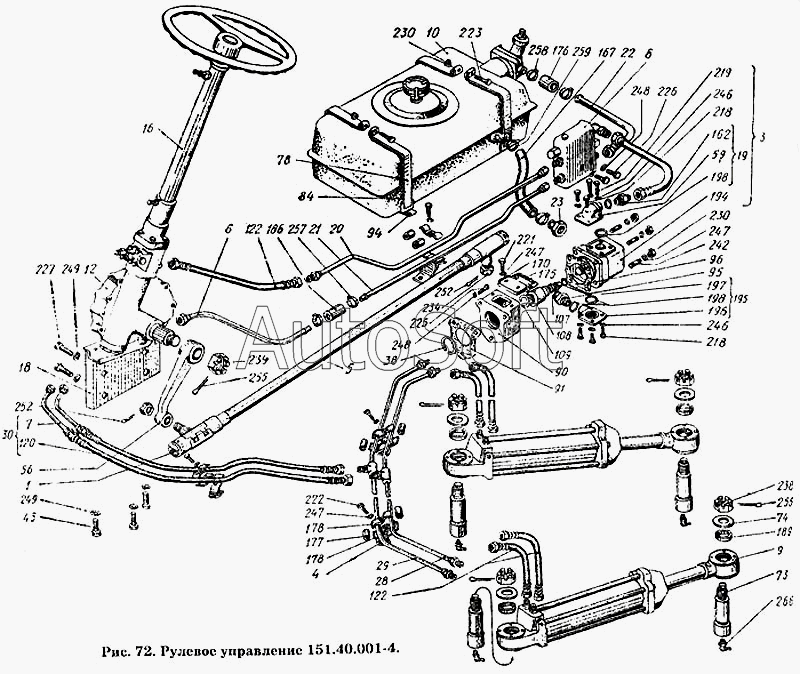

Каталог запасных частей к технике: ХТЗ Т-150К. Рулевое управление 151.40.001-4
1
3
4
5
6
7
8
9
10
12
16
18
19
20
21
22
23
28
29
30
38
43
56
59
73
74
78
84
90
91
94
95
96
107
108
109
120
122
122
162
167
170
175
176
177
178
178
186
189
194
195
196
197
198
198
198
198
198
218
218
218
219
219
221
221
222
222
223
225
226
227
230
230
234
234
238
249
249
242
246
246
246
247
247
247
247
248
248
248
252
252
255
255
255
257
258
259
266
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.40.001-4 | 1***4 | Рулевое управление в сборе | |
| 1 | 1***2 | Тяга в сборе | |
| 3 | 1***1 | Насос в сборе | |
| 4 | 1***1 | Кронштейн трубок в сборе | |
| 5 | 1***1 | Кронштейн в сборе | |
| 6 | 1***1 | Труба сливная передняя в сборе | |
| 7 | 1***3 | Труба от распределителя верхняя в сборе | |
| 8 | 1***1 | Клапан расхода в сборе | |
| 9 | 1***3 | Гидроцилиндр в споре | |
| 10 | 1***4 | Бак гидросистемы в сборе | |
| 12 | 1***1 | Рулевой механизм в сборе | |
| 16 | 1***1 | Колонка рулевого управления в сборе | |
| 18 | 1***8 | Кронштейн рулевого механизма в сборе | |
| 19 | 1***1 | Муфта угловая в сборе | |
| 20 | 1***2 | Труба от клапана к золотнику в сборе | |
| 21 | 1***2 | Труба сливная в сборе | |
| 22 | 1***5 | Труба от клапана к фильтру в сборе | |
| 23 | 1***6 | Труба от бака к насосу в сборе | |
| 28 | 1***4 | Труба верхняя в сборе | |
| 29 | 1***5 | Труба нижняя в сборе | |
| 30 | 1***6 | Труба со шлангом в сборе | |
| 38 | 1***8 | Кольцо 1В72 ГОСТ 13841-68 | |
| 43 | 1***3 | Болт 3М14.3х25.109 ГОСТ 7798-70 | |
| 56 | 1***1 | Сошка рулевого управления | |
| 59 | 1***6 | Муфта угловая | |
| 73 | 1***8 | Палец | |
| 74 | 1***6 | Шайба 36-015 ГОСТ 11371-68 | |
| 78 | 1***2 | Лента крепления бака передняя в сборе | |
| 84 | 1***1 | Прокладка верхняя | |
| 90 | 1***1 | Корпус привода гидронасоса | |
| 91 | 1***1 | Прокладка | |
| 94 | 1***6 | Прокладка | |
| 95 | 1***2 | Кольцо 1Б25 ГОСТ 13940-68 | |
| 96 | 1***5 | Прокладка | |
| 107 | 1***1 | Втулка муфты | |
| 108 | 1***2 | Муфта предохранительная | |
| 109 | 1***3 | Кольцо упорное | |
| 120 | 1***0 | Рукав высокого давления П-3000 диаметр 16 | |
| 122 | 1***1 | Шланг в сборе | |
| 162 | 1***2 | Штуцер насоса | |
| 167 | 1***5 | Шланг заборный | |
| 170 | 1***6 | Крышка | |
| 175 | 1***7 | Прокладка | |
| 176 | 1***8 | Шланг | |
| 177 | 7***5 | Труба резиновая | |
| 178 | 7***7 | Зажим | |
| 186 | 8***3 | Шланг | |
| 189 | 7***3 | Втулка | |
| 194 | Н***2 | Насос шестеренный НШ32-Л-2 ГОСТ 8753-71 | |
| 195 | Н***В | Муфта угловая в сборе | |
| 196 | Н***В | Муфта угловая | |
| 197 | Н***В | Штуцер | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 218 | Б***0 | Болт М8-6gх25.66 ГОСТ 7796-70 | |
| 218 | Б***0 | Болт М8-6gх25.66 ГОСТ 7796-70 | |
| 219 | Б***0 | Болт М8-6gх55.66 ГОСТ 7795-70 | |
| 219 | Б***0 | Болт М8-6gх55.66 ГОСТ 7795-70 | |
| 221 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 221 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 222 | Б***0 | Болт М10-6gх30.66 ГОСТ 7796-70 | |
| 222 | Б***0 | Болт М10-6gх30.66 ГОСТ 7796-70 | |
| 223 | Б***0 | Болт М10-6gх65.66 ГОСТ 7795-70 | |
| 225 | Б***0 | Болт М12-6gх35.88 ГОСТ 7796-70 | |
| 226 | Б***0 | Болт М12-6gх70.88.35 ГОСТ 7795-70 | |
| 227 | Б***0 | Болт М14-6gх35.88.35 ГОСТ 7796-70 | |
| 230 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 230 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 234 | Г***2 | Гайка М16-6Н.8 ГОСТ 5933-62 | |
| 238 | Г***2 | Гайка М36х3-6Н.8 ГОСТ 5933-62 | |
| 242 | Ш***6 | Шпилька БМ10 То/6gх25(12/18)66 ГОСТ 11765-66 | |
| 244 | Ш***6 | Шпилька БМ12х1,75/1,5 То/6gх130(15/26)66 ГОСТ 11765-66 | |
| 246 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 246 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 246 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 248 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 248 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 249 | Г***6 | Гайка | |
| 252 | Ш***6 | Шплинт 4х32 ГОСТ 397-66 | |
| 255 | Ш***6 | Шплинт 6,3х50 ГОСТ 397-66 | |
| 255 | Ш***6 | Шплинт 6,3х50 ГОСТ 397-66 | |
| 257 | Х***6 | Хомутик стяжной винтовой | |
| 258 | Х***5 | Хомутик стяжной | |
| 259 | Х***3 | Хомутик стяжной | |
| 266 | М***6 | Масленка II-А-90 ГОСТ 1303-56 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
