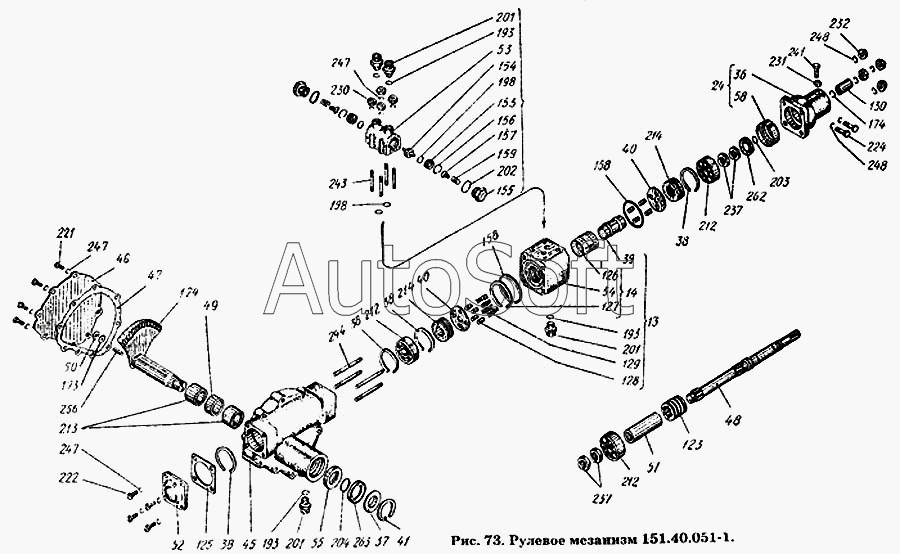

Каталог запасных частей к технике: ХТЗ Т-150К. Рулевой механизм 151.40.051-1
201
221
214
214
213
212
212
212
204
203
202
201
201
221
201
198
198
198
198
198
198
193
193
193
241
263
262
256
248
248
247
247
247
247
243
174
237
237
232
231
230
230
224
222
222
41
53
52
51
50
49
48
47
46
45
54
40
40
39
38
38
38
38
37
36
24
14
13
129
173
159
158
158
157
156
155
155
154
130
128
127
126
125
124
123
58
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | 1***1 | Рулевой механизм в сборе | |
| 13 | 1***3 | Распределитель в сборе | |
| 14 | 1***4 | Корпус золотника в сборе | |
| 15 | 1***5 | Клапан запорный в сборе | |
| 24 | 1***7 | Крышка верхняя в сборе | |
| 36 | 1***1 | Крышка верхняя | |
| 37 | 1***7 | Шайба упорная | |
| 38 | 1***8 | Кольцо 1В72 ГОСТ 13841-68 | |
| 39 | 1***0 | Золотник | |
| 40 | 1***2 | Кольцо подвижное плунжеров | |
| 41 | 1***1 | Кольцо Б68 ГОСТ 13У43-68 | |
| 45 | 1***А | Картер рулевого механизма | |
| 46 | 1***А | Крышка картера боковая | |
| 47 | 1***3 | Прокладка картера боковая | |
| 48 | 1***1 | Вал рулевого механизма | |
| 49 | 1***5 | Втулка распорная подшипников | |
| 50 | 1***6 | Кольцо сектора упорное | |
| 51 | 1***7 | Труба | |
| 52 | 1***8 | Крышка корпуса нижняя | |
| 53 | 1***А | Корпус запорного клапана | |
| 54 | 1***2 | Корпус золотника | |
| 55 | 1***3 | Стакан уплотнения | |
| 58 | 1***1 | Втулка крышки | |
| 123 | 1***4 | Червяк рулевого управления | |
| 124 | 1***5 | Сектор рулевого управления | |
| 125 | 1***1 | Прокладка верхней крышки | |
| 126 | 1***3 | Втулка золотника | |
| 127 | 1***А | Кольцо упорное | |
| 128 | 1***А | Плунжер | |
| 129 | 1***7 | Пружина плунжера | |
| 130 | 1***1 | Втулка шлицевая | |
| 153 | 1***9 | Гнездо клапана | |
| 154 | 1***0 | Плунжер | |
| 155 | 1***1 | Пробка | |
| 156 | 1***3 | Кольцо упорное | |
| 157 | 1***4 | Клапан | |
| 158 | 1***5 | Кольцо уплотнительное | |
| 159 | 1***6 | Пружина клапана | |
| 173 | 1***7 | Шайба регулировочная | |
| 174 | 1***5 | Кольцо упорное | |
| 193 | Н***4 | Кольцо уплотнительное | |
| 193 | Н***4 | Кольцо уплотнительное | |
| 193 | Н***4 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 198 | Н***7 | Кольцо уплотнительное | |
| 201 | Н***5 | Штуцер | |
| 201 | Н***5 | Штуцер | |
| 201 | Н***5 | Штуцер | |
| 201 | Н***5 | Штуцер | |
| 202 | К***1 | Кольцо У-48х0-1 ГОСТ 9833-61 | |
| 203 | К***1 | Кольцо НI-32х25-2 ГОСТ 9833-61 | |
| 204 | К***1 | Кольцо НI-52х45-2 ГОСТ 9833-61 | |
| 212 | П***7 | Подшипник 2306К ГОСТ 8328-57 | |
| 213 | П***0 | Подшипник 943/45 ГОСТ 4060-60 | |
| 214 | П***4 | Подшипник 8206К ГОСТ 6874-54 | |
| 221 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 221 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 222 | Б***0 | Болт М10-6gх30.66 ГОСТ 7796-70 | |
| 222 | Б***0 | Болт М10-6gх30.66 ГОСТ 7796-70 | |
| 224 | Б***0 | Болт А12-6gх35.88.35 ГОСТ 7796-70 | |
| 230 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 230 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 231 | Г***0 | Гайка М12-6Н.8 ГОСТ 5927-70 | |
| 232 | Г***0 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 | |
| 237 | Г***6 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 | |
| 241 | В***4 | Винт М12-6gх35.66 ГОСТ 1481-64 | |
| 243 | Ш***6 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 11765-66 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 248 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 248 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 256 | Ш***0 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 | |
| 262 | М***0 | Манжета 1-25х42-1 ГОСТ 8752-70 | |
| 263 | М***0 | Манжета 1-45х65-1 ГОСТ 8752-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
