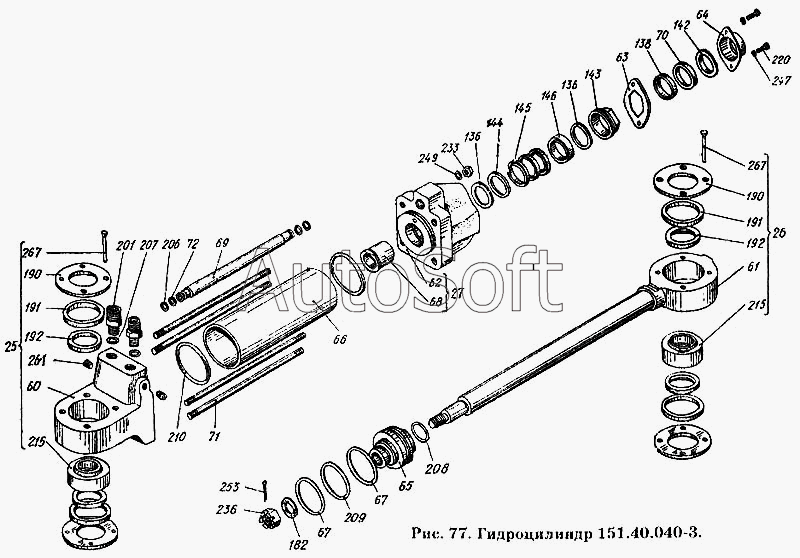

Каталог запасных частей к технике: ХТЗ Т-150К. Гидроцилиндр 151.40.040-3
25
26
27
60
61
62
63
64
65
66
67
67
68
69
70
71
72
136
138
138
142
143
144
145
146
182
190
190
191
191
192
192
201
201
201
201
206
207
208
209
215
215
220
233
236
210
247
247
247
249
249
253
261
267
267
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | 1***3 | Гидроцилиндр в споре | |
| 25 | 1***1 | Крышка цилиндра передняя в сборе | |
| 26 | 1***1 | Шток в сборе | |
| 27 | 1***1 | Крышка цилиндра задняя в сборе | |
| 60 | 1***1 | Крышка цилиндра передняя | |
| 61 | 1***1 | Шток | |
| 62 | 1***1 | Крышка цилиндра задняя | |
| 63 | 1***1 | Шайба замковая | |
| 64 | 1***1 | Крышка сальника | |
| 65 | 1***0 | Поршень | |
| 66 | 1***1 | Корпус цилиндра | |
| 67 | 1***2 | Шайба защитная | |
| 68 | 1***3 | Втулка крышки | |
| 69 | 1***4 | Маслопровод | |
| 70 | 1***5 | Сальник | |
| 71 | 1***6 | Стяжка | |
| 72 | 1***7 | Шайба защитная | |
| 136 | 1***1 | Шайба | |
| 138 | 1***1 | Ограничитель | |
| 142 | 1***1 | Скребок | |
| 143 | 1***1 | Гайка регулировочная | |
| 144 | 1***1 | Кольцо опрное диаметр 45х65 | |
| 145 | 1***1 | Манжета диаметр 45х65 | |
| 146 | 1***1 | Кольцо нажимное диаметр 45х65 | |
| 182 | 5***5 | Шайба | |
| 190 | 7***2 | Крышка | |
| 190 | 7***2 | Крышка | |
| 191 | 7***3 | Кольцо | |
| 191 | 7***3 | Кольцо | |
| 192 | 7***4 | Сальник | |
| 192 | 7***4 | Сальник | |
| 201 | Н***5 | Штуцер | |
| 201 | Н***5 | Штуцер | |
| 201 | Н***5 | Штуцер | |
| 201 | Н***5 | Штуцер | |
| 206 | К***3 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 | |
| 207 | К***3 | Кольцо 017-021-25-2-2 ГОСТ 9833-73 | |
| 208 | К***3 | Кольцо 045-053-46-2-2 ГОСТ 9833-73 | |
| 209 | К***3 | Кольцо 070-080-58-2-2 ГОСТ 9833-73 | |
| 210 | К***3 | Кольцо 074-080-36-2-2 ГОСТ 9833-73 | |
| 215 | П***4 | Подшипник ШС-50 ГОСТ 3635-54 | |
| 215 | П***4 | Подшипник ШС-50 ГОСТ 3635-54 | |
| 220 | Б***0 | Болт М10-6gх20.66 ГОСТ 7796-70 | |
| 233 | Г***0 | Гайка М14-6Н.8 ГОСТ 5927-70 | |
| 236 | Г***2 | Гайка М24х2-6Н.8 ГОСТ 5933-62 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 247 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 249 | Ш***0 | Шайба 14.65Г.05 ГОСТ 6402-70 | |
| 249 | Ш***0 | Шайба 14.65Г.05 ГОСТ 6402-70 | |
| 253 | Ш***6 | Шплинт 5х28 ГОСТ 397-66 | |
| 261 | П***7 | Пробка КГ1/4" ГОСТ 12718-67 | |
| 267 | З***8 | Заклепка 8х60.01 ГОСТ 10300-68 | |
| 267 | З***8 | Заклепка 8х60.01 ГОСТ 10300-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
