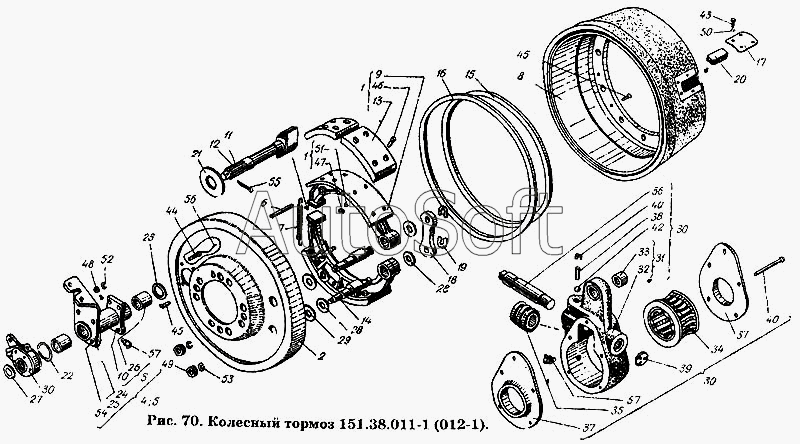

Каталог запасных частей к технике: ХТЗ Т-150К. Тормоз колесный 151.38.011-1 (012-1)
1
1
1
2
2
4
5
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
27
28
28
28
29
29
30
30
30
31
32
33
34
35
36
37
37
38
39
40
42
43
43
44
44
45
45
46
47
48
48
49
49
49
50
50
51
52
52
53
53
54
54
55
56
56
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.38.011-1 | 1***1 | Тормоз правый в сборе | |
| 151.38.011-1 | 1***1 | Тормоз правый в сборе | |
| 151.38.012-1 | 1***1 | Тормоз левый в сборе | |
| 151.38.012-1 | 1***1 | Тормоз левый в сборе | |
| 1 | 1***9 | Колодка тормоза в сборе | |
| 1 | 1***9 | Колодка тормоза в сборе | |
| 2 | 1***А | Щит в сборе | |
| 2 | 1***А | Щит в сборе | |
| 3 | 1***4 | Кронштейн в сборе | |
| 3 | 1***4 | Кронштейн в сборе | |
| 4 | 1***5 | Кронштейн тормозной камеры правый в сборе | |
| 5 | 1***6 | Кронштейн тормозной камеры левый в сборе | |
| 6 | 1***3 | Палец оттяжной пружины | |
| 7 | 1***4 | Пружина оттяжная колодок тормоза | |
| 7 | 1***4 | Пружина оттяжная колодок тормоза | |
| 8 | 1***1 | Барабан тормозной | |
| 8 | 1***1 | Барабан тормозной | |
| 9 | 1***6 | Колодка тормоза | |
| 10 | 1***А | Кронштейн | |
| 11 | 1***8 | Кулак тормоза разжимной левый | |
| 12 | 1***9 | Кулак тормоза разжимной правый | |
| 13 | 1***2 | Накладка колодки тормоза | |
| 14 | 1***5 | Ось колодок | |
| 14 | 1***5 | Ось колодок | |
| 15 | 1***6 | Лента уплотнительная | |
| 15 | 1***6 | Лента уплотнительная | |
| 16 | 1***7 | Лента уплотнительная | |
| 16 | 1***7 | Лента уплотнительная | |
| 17 | 1***3 | Крышка | |
| 17 | 1***3 | Крышка | |
| 18 | 1***8 | Стяжка осей колодок | |
| 18 | 1***8 | Стяжка осей колодок | |
| 19 | 1***2 | Чека осей колодок тормозов | |
| 19 | 1***2 | Чека осей колодок тормозов | |
| 20 | 1***6 | Пробка резиновая | |
| 20 | 1***6 | Пробка резиновая | |
| 21 | 1***0 | Шайба опорная | |
| 21 | 1***0 | Шайба опорная | |
| 22 | 1***1 | Шайба регулировочная | |
| 22 | 1***1 | Шайба регулировочная | |
| 23 | 1***2 | Кольцо войлочное | |
| 23 | 1***2 | Кольцо войлочное | |
| 24 | 1***3 | Кронштейн правый | |
| 25 | 1***4 | Кронштейн левый | |
| 26 | 1***5 | Втулка | |
| 27 | 1***6 | Шайба | |
| 27 | 1***6 | Шайба | |
| 28 | 1***9 | Кольцо сальниковое | |
| 28 | 1***9 | Кольцо сальниковое | |
| 29 | 1***0 | Шайба | |
| 29 | 1***0 | Шайба | |
| 30 | 1***6 | Регулировочный рычаг переднего тормоза в сборе | |
| 30 | 1***6 | Регулировочный рычаг переднего тормоза в сборе | |
| 31 | 1***7 | Корпус регулировочного рычага переднего тормоза в сборе | |
| 32 | 1***6 | Регулировочный рычаг переднего тормоза в сборе | |
| 33 | 1***9 | Втулка регулировочного рычага | |
| 34 | 1***0 | Шестерня червячная регулировочного рычага | |
| 35 | 1***1 | Червяк регулировочного рычага | |
| 36 | 1***2 | Ось червяка регулировочного рычага | |
| 37 | 1***3 | Крышка корпуса регулировочного рычага | |
| 38 | 1***4 | Пружина фиксатора червяка регулировочного рычага | |
| 39 | 2***П | Заглушка | |
| 40 | 3***П | Заклепка | |
| 41 | 3***П | Пробка | |
| 42 | 3***П | Шарик Б V 7,938мм Н ГОСТ 3722-60 | |
| 43 | Б***0 | Болт М8-6gх12.66 ГОСТ 7796-70 | |
| 43 | Б***0 | Болт М8-6gх12.66 ГОСТ 7796-70 | |
| 44 | Б***0 | Болт 3М12-6gх40.66 ГОСТ 7796-70 | |
| 44 | Б***0 | Болт 3М12-6gх40.66 ГОСТ 7796-70 | |
| 45 | В***2 | Винт М10-6gх25.58 ГОСТ 1490-62 | |
| 45 | В***2 | Винт М10-6gх25.58 ГОСТ 1490-62 | |
| 46 | В***2 | Винт М10-6gх32.58 ГОСТ 1490-62 | |
| 47 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 48 | Г***0 | Гайка М12-7Н.6 ГОСТ 5915-70 | |
| 48 | Г***0 | Гайка М12-7Н.6 ГОСТ 5915-70 | |
| 49 | Г***0 | Гайка М20х1.5-6Н.8 ГОСТ 5929-70 | |
| 49 | Г***0 | Гайка М20х1.5-6Н.8 ГОСТ 5929-70 | |
| 50 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 50 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 51 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 52 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 52 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 53 | Ш***0 | Шайба 20.65Г.05 ГОСТ 6402-70 | |
| 53 | Ш***0 | Шайба 20.65Г.05 ГОСТ 6402-70 | |
| 54 | З***8 | Заклепка 10х40.01 ГОСТ 10299-68 | |
| 54 | З***8 | Заклепка 10х40.01 ГОСТ 10299-68 | |
| 55 | Ш***6 | Шплинт 5х36 ГОСТ 397-66 | |
| 56 | П***0 | Проволока | |
| 56 | П***0 | Проволока | |
| 57 | М***6 | Масленка II-А-45 ГОСТ 1303-56 | |
| 57 | М***6 | Масленка II-А-45 ГОСТ 1303-56 | |
| 57 | М***6 | Масленка II-А-45 ГОСТ 1303-56 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
