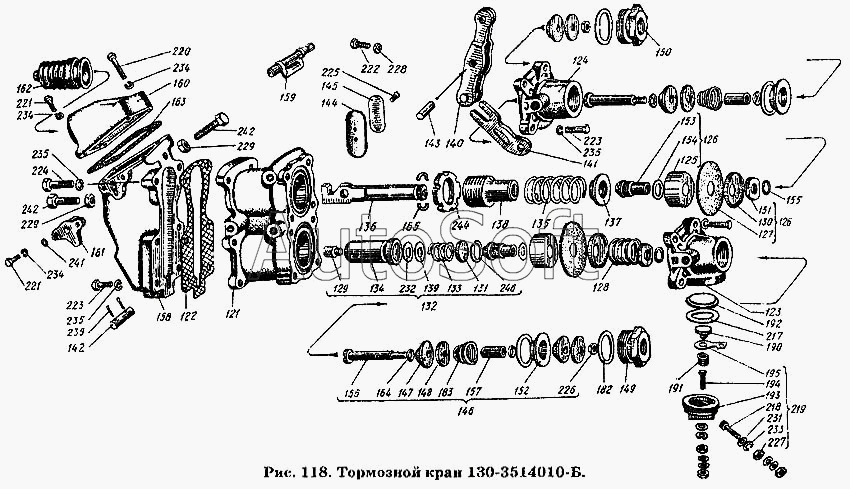

Каталог запасных частей к технике: ХТЗ Т-150К. Тормозной кран 130-3514010-Б
192
222
221
221
220
219
218
217
195
194
193
223
223
191
190
183
182
165
164
163
162
161
234
234
234
246
244
242
242
241
239
235
235
235
160
233
232
231
229
229
228
227
226
225
224
129
139
138
137
136
135
134
133
132
131
131
130
140
128
127
126
126
125
124
123
122
121
150
159
158
157
156
155
154
153
152
149
148
147
146
145
144
143
142
141
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.64.001-3 | 1***3 | Пневмосистема | |
| 120 | 1***Б | Кран тормозной в сборе | |
| 121 | 1***Б | Корпус тормозного крана | |
| 122 | 1***3 | Прокладка корпуса тормозного крана | |
| 123 | 1***Б | Крышка тормозного крана нижняя | |
| 124 | 1***Б | Крышка тормозного крана верхняя | |
| 125 | 1***7 | Направляющая диафрагмы тормозного крана | |
| 126 | 1***Б | Диафрагма тормозного крана в сборе | |
| 127 | 1***0 | Диафрагма тормозного крана | |
| 128 | 1***5 | Пружина поддиафрагменная тормозного крана | |
| 129 | 1***7 | Пятка стакана тормозного крана | |
| 130 | 1***1 | Шайба диафрагмы тормозного крана | |
| 131 | 1***6 | Шайба опорная малой уравновешивающей пружины тормозного крана | |
| 132 | 1***Б | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | |
| 133 | 1***Б | Пружина уравновешивающая тормозного крана малая | |
| 134 | 1***Б | Стакан малой уравновешивающей пружины тормозного крана | |
| 135 | 1***4 | Пружина уравновешивающая тормозного крана большая | |
| 136 | 1***5 | Шток тормозного крана | |
| 137 | 1***А | Шайба опорная штока тормозного крана | |
| 138 | 1***А | Направляющая штока тормозного крана | |
| 139 | 1***Б | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | |
| 140 | 1***Б | Рычаг тормозного крана в сборе | |
| 141 | 1***Б | Рычаг тормозного крана малый | |
| 142 | 1***6 | Ось малого рычага тормозного крана | |
| 143 | 1***7 | Ось рычага тормозного крана | |
| 144 | 1***5 | Уплотнитель выпускного отверстия тормозного крана | |
| 145 | 1***6 | Крышка выпускного отверстия тормозного крана | |
| 146 | 1***2 | Клапан тормозного крана в сборе | |
| 147 | 1***1 | Конус клапана тормозного крана | |
| 148 | 1***3 | Шайба клапана тормозного крана большая | |
| 149 | 1***5 | Пробка тормозного крана | |
| 150 | 1***7 | Пробка тормозного крана | |
| 151 | 1***9 | Гайка диафрагмы тормозного крана | |
| 152 | 1***2 | Седло клапана | |
| 153 | 1***Б | Седло клапана тормозного крана выпускное | |
| 154 | 1***6 | Прокладка выпускного седла клапана тормозного крана | |
| 155 | 1***9 | Кольцо уплотнительное седла клапана тормозного крана | |
| 156 | 1***В | Стержень клапана тормозного крана | |
| 157 | 1***3 | Трубка стержня клапана тормозного крана | |
| 158 | 1***1 | Корпус рычагов тормозного крана | |
| 159 | 1***5 | Валик рычага ручного привода тормозного крана | |
| 160 | 1***3 | Крышка корпуса рычагов тормозного крана | |
| 161 | 1***5 | Крышка валика ручного привода тормозного крана | |
| 162 | 1***А | Чехол тяги тормозного крана защитный | |
| 163 | 1***9 | Прокладка корпуса рычагов тормозного крана | |
| 164 | 1***5 | Шайба клапана тормозного крана малая | |
| 165 | 1***7 | Полукольцо стопорное опорной шайбы штока тормозного крана | |
| 182 | 1***А | Прокладка | |
| 183 | 1***8 | Пружина клапана | |
| 190 | 1***5 | Основание контакта в сборе | |
| 191 | 1***2 | Пружина основания контакта | |
| 192 | 1***5 | Диафрагма включателя света стоп-сигнала | |
| 193 | 1***2 | Контактная колодка | |
| 194 | 1***5 | Болт контактный с контактом в сборе | |
| 195 | 1***Б | Шина контактная | |
| 202 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 217 | 1***6 | Прокладка | |
| 218 | 1***1 | Болт сигнала Стоп | |
| 219 | В***А | Колодка контактная в сборе | |
| 220 | 2***8 | Болт М6 кл.2х38 ОН 025101-63 | |
| 221 | 2***8 | Болт М6х20 ОН 025102-63 | |
| 222 | 2***8 | Болт М6х32 ОН 025102-63 | |
| 223 | 2***8 | Болт М8 кл.2х25 ОН 025102-63 | |
| 224 | 2***8 | Болт М8 кл.2х35 ОН 025102-63 | |
| 225 | 2***8 | Винт М5х12 ГОСТ 1489-62 | |
| 226 | 2***8 | Гайка | |
| 227 | 2***9 | Гайка | |
| 228 | 2***8 | Гайка М6 кл.2 ГОСТ 5927-51 | |
| 229 | 2***8 | Гайка М8 кл.2 ГОСТ 5927-51 | |
| 231 | 2***9 | Шайба | |
| 232 | 2***8 | Шайба | |
| 233 | 2***2 | Шайба | |
| 234 | 2***2 | Шайба пружинная 6 ОН 025168-63 | |
| 235 | 2***2 | Шайба пружинная 8 ОН 025168-63 | |
| 239 | 2***8 | Шплинт 4х25 ГОСТ 397-66 | |
| 240 | 2***2 | Палец 12х38 ОН 025 196-63 | |
| 241 | 2***8 | Заглушка 16 ГОСТ 3111-46 | |
| 242 | 3***8 | Болт | |
| 244 | 3***8 | Гайка | |
| 246 | 3***2 | Кольцо | |
| 269 | Ш***0 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | |
| 270 | Ш***0 | Шайба 5Н.65Г ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
