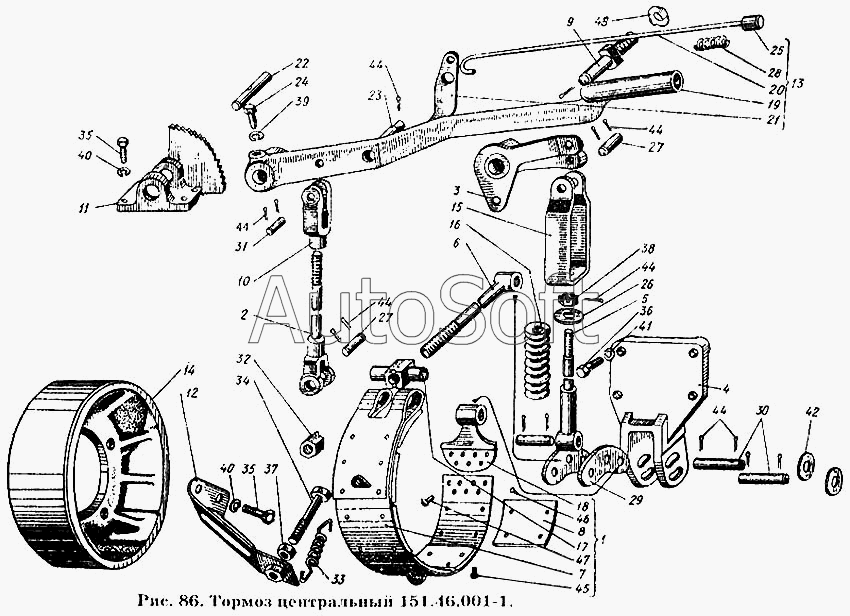

Каталог запасных частей к технике: ХТЗ Т-150К. Тормоз центральный 151.46.001-1
38
26
27
27
28
29
30
31
32
33
34
35
35
36
37
25
39
40
40
41
42
44
44
44
44
44
44
45
46
47
48
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.46.001-1 | 1***1 | Тормоз центральный | |
| 1 | 1***1 | Лента центрального тормоза в сборе | |
| 2 | 1***9 | Тяга в сборе | |
| 3 | 1***2 | Рычаг переходной в сборе | |
| 4 | 1***2 | Кронштейн центрального тормоза | |
| 5 | 1***3 | Ушко компенсатора | |
| 6 | 1***8 | Тяга ленты | |
| 7 | 1***1 | Лента центрального тормоза | |
| 8 | 1***2 | Колодка | |
| 9 | 1***0 | Ось рычага | |
| 10 | 1***3 | Вилка | |
| 11 | 1***1 | Кронштейн рычага | |
| 12 | 1***4 | Кронштейн растяжек в сборе | |
| 13 | 1***6 | Рычаг центрального тормоза в сборе | |
| 14 | 1***1 | Барабан центрального тормоза | |
| 15 | 1***6 | Корпус компенсатора | |
| 16 | 1***7 | Пружина | |
| 17 | 1***9 | Траверса ленты | |
| 18 | 1***0 | Ушко ленты | |
| 19 | 1***6 | Рычаг центрального тормоза | |
| 20 | 1***7 | Тяга | |
| 21 | 1***8 | Фиксатор | |
| 22 | 1***3 | Валик | |
| 23 | 1***5 | Палец | |
| 24 | 1***0 | Винт установочный | |
| 25 | 5***1 | Кнопка | |
| 26 | 5***5 | Шайба | |
| 27 | А***1 | Палец | |
| 28 | А***1 | Пружина | |
| 29 | А***1 | Рычаг тормоза | |
| 30 | А***5 | Палец пружины тормоза | |
| 31 | 5***3 | Ось рычага фиксатора | |
| 32 | 5***6 | Гайка регулировочная тормоза остановочного | |
| 33 | 5***3 | Пружина для оттяжки тормозных лент | |
| 34 | 5***9 | Болт регулировочный | |
| 35 | Б***0 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 36 | Б***0 | Болт М12-6gх35.66 ГОСТ 7796-70 | |
| 37 | Г***0 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 38 | Г***2 | Гайка М12-6Н.8 ГОСТ 5933-62 | |
| 39 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 40 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 41 | Ш***2 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 42 | Ш***а | Шайба | |
| 43 | Ш***2 | Шайба стопорная 19-2 ГОСТ 3693-52 | |
| 44 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 44 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 45 | З***8 | Заклепка 4х12.01 ГОСТ 10300-68 | |
| 46 | З***8 | Заклепка 4х16.01 ГОСТ 10300-68 | |
| 47 | З***8 | Заклепка 6х20.01 ГОСТ 10299-68 | |
| 48 | Ш***2 | Шайба 19-2 ГОСТ 3693-52 |
