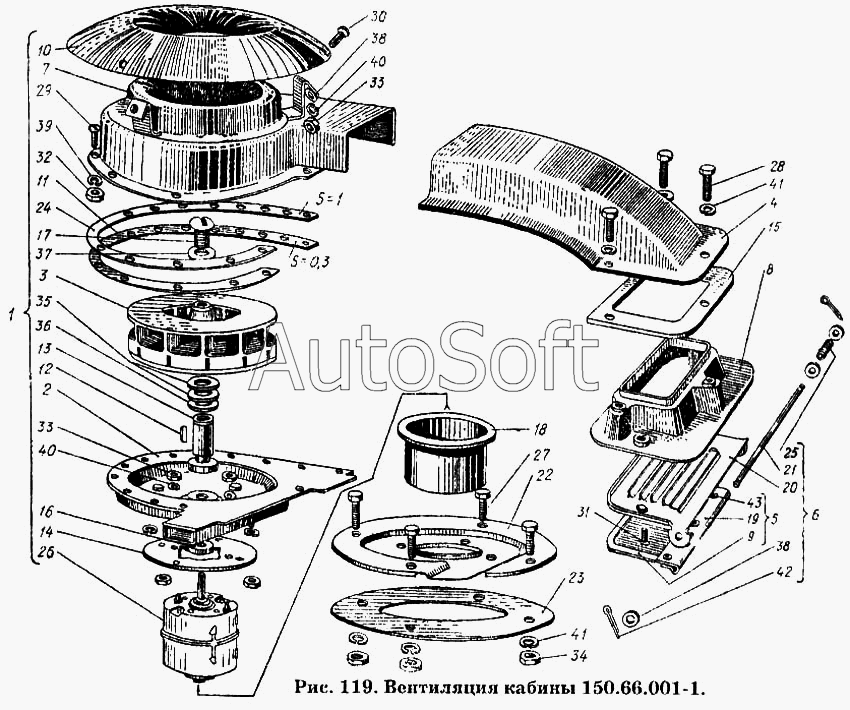

Каталог запасных частей к технике: ХТЗ Т-150К. Вентиляция кабины 150.66.001-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
34
35
36
37
38
38
39
40
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.66.001-1 | 1***1 | Вентиляция кабины | |
| 1 | 1***0 | Вентилятор-пылеотделитель в сборе | |
| 2 | 1***1 | Корпус нижний в сборе | |
| 3 | 1***А | Колесо в сборе | |
| 4 | 1***5 | Патрубок в сборе | |
| 5 | 1***А | Щиток в сборе | |
| 6 | 1***8 | Решетка в сборе | |
| 7 | 1***9 | Корпус верхний в сборе | |
| 8 | 1***2 | Переходник в сборе | |
| 9 | 1***3 | Щиток с окантовкой в сборе | |
| 10 | 1***1 | Колпак | |
| 11 | 1***7 | Прокладка регулировочная | |
| 12 | 1***8 | Шпонка | |
| 13 | 1***9 | Втулка | |
| 14 | 1***0 | Прокладка | |
| 15 | 1***6 | Прокладка | |
| 16 | 1***9 | Кольцо уплотнения | |
| 17 | 1***0 | Винт | |
| 18 | 1***1 | Стакан | |
| 19 | 1***4 | Обойма | |
| 20 | 1***А | Решетка | |
| 21 | 1***6 | Ось | |
| 22 | 1***1 | Крышка | |
| 23 | 1***4 | Прокладка | |
| 24 | 1***8 | Прокладка регулировочная | |
| 25 | 1***7 | Пружина | |
| 26 | М***Г | Электродвигатель 12В 25Вт | |
| 27 | Б***0 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | |
| 27 | Б***0 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | |
| 28 | Б***0 | Болт М6-6gх20.66.099 ГОСТ 7798-70 | |
| 29 | В***2 | Винт М4-6gх12.58.099 ГОСТ 1489-62 | |
| 30 | В***2 | Винт М5-6gх12.58.099 ГОСТ 1489-62 | |
| 31 | В***2 | Винт М6-6gх16.58.099 ГОСТ 1489-62 | |
| 32 | Г***0 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | |
| 33 | Г***0 | Гайка М5-6Н.8.099 ГОСТ 5927-70 | |
| 34 | Г***0 | Гайка М6-7Н.6.099 ГОСТ 5915-70 | |
| 35 | Ш***5 | Шайба | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***8 | Шайба 8-011 ГОСТ 11371-68 | |
| 38 | Ш***8 | Шайба 5-011 ГОСТ 11371-68 | |
| 38 | Ш***8 | Шайба 5-011 ГОСТ 11371-68 | |
| 39 | Ш***0 | Шайба 4.65Г ГОСТ 6402-70 | |
| 40 | Ш***0 | Шайба 5.65Г ГОСТ 6402-70 | |
| 41 | Ш***0 | Шайба 6.65Г ГОСТ 6402-70 | |
| 42 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 43 | З***7 | Заклепка 2-4х6.37 ГОСТ 12642-67 |
